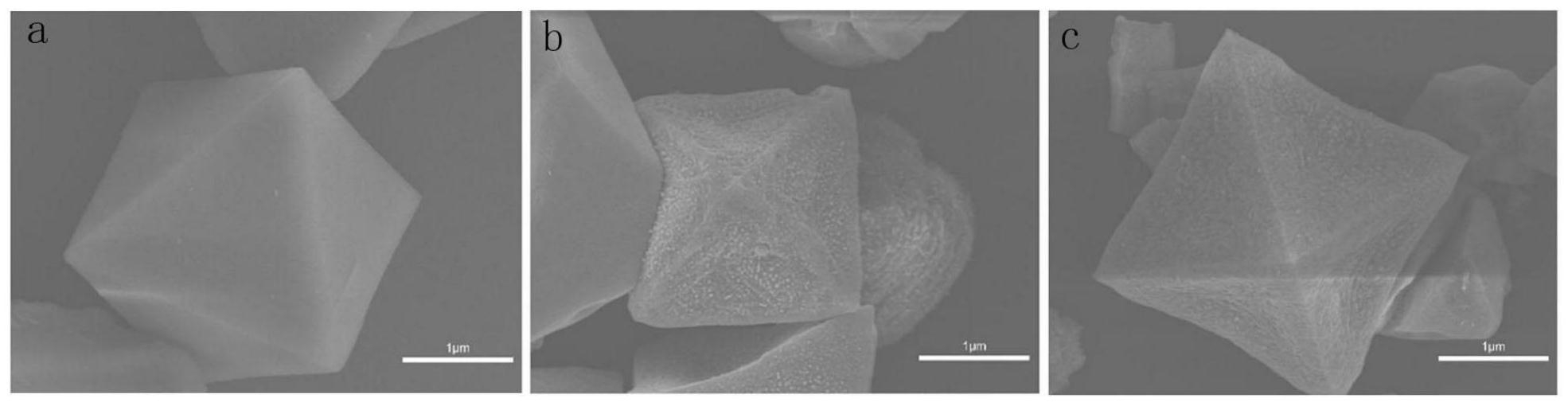

1.新型MOFs衍生Pd@Cu复合材料，其特征在于，制备方法包括如下步骤：取Cu基MOF材料HKUST‑1置于容器中，以逐滴滴加的方式滴加氯钯酸钠溶液，分散均匀后得分散液；取适量硼氢化钠固体加入到甲醇溶液中，硼氢化钠与甲醇放出氢气，迅速吸取上层带有气泡的液体加入到分散液中，持续搅拌1h，离心，所得固体物用甲醇离心洗涤后，烘干，得Pd@HKUST‑1粉末；将Pd@HKUST‑1粉末放置在管式炉中，在氮气保护下，于230‑400℃下煅烧2h。

2.根据权利要求1所述的新型MOFs衍生Pd@Cu复合材料，其特征在于，所述Cu基MOF材料HKUST‑1的制备方法，包括如下步骤：取硝酸铜水溶液和均苯三酸乙醇溶液，混合均匀后转入到反应釜中，进行水热反应，冷却，过滤，所得固体物用二氯甲烷洗涤后再用二氯甲烷浸泡两天，所得固体物真空干燥，得到Cu基MOF材料HKUST‑1。

3.根据权利要求2所述的新型MOFs衍生Pd@Cu复合材料，其特征在于，所述水热反应是，于120℃下水热反应8h。

4.根据权利要求1所述的新型MOFs衍生Pd@Cu复合材料，其特征在于，所述氯钯酸钠溶液的制备方法包括如下步骤：取氯化钯和氯化钠，加入甲醇，超声震荡溶解，磁力搅拌6h，得到氯钯酸钠溶液。

5.根据权利要求1所述的新型MOFs衍生Pd@Cu复合材料，其特征在于，按质量百分比，Pd@Cu复合材料中，含有3‑5％的Pd。

6.根据权利要求1所述的新型MOFs衍生Pd@Cu复合材料，其特征在于，所述烘干是，在

100℃下真空干燥24h。

7.权利要求1所述的新型MOFs衍生Pd@Cu复合材料作为电催化材料在电催化还原二氧化碳中的应用。

8.根据权利要求7所述的应用，其特征在于，方法如下：于Pd@Cu复合材料中，加入乙醇、去离子水和Nafion，超声分散均匀后，滴在玻碳电极表面，烘干，得负载Pd@Cu复合材料的电极材料；以负载Pd@Cu复合材料的电极材料为工作电极，铂丝为对电极，Ag/AgCl为参比电极；0.1M的KHCO3溶液作为电解液，先通入高纯度氩气，再通入高纯度二氧化碳。
