专利号: 2022100217681
申请人: 中交苏南(无锡)城市建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

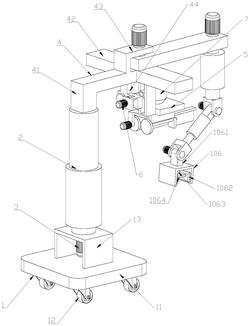

1.一种可均匀涂抹水泥的建筑施工用自动贴墙砖装置,贴墙砖装置包括底座(1),其特征在于,底座(1)上转动设有升降台(2),底座(1)上固定有用于驱动升降台(2)转动的第一电机(3),升降台(2)的上方设有第一支架(4),第一支架(4)的下方滑动设有漏斗固定架(5),第一支架(4)上设有用于驱动漏斗固定架(5)滑动的第一驱动件(6);

所述漏斗固定架(5)上设有用于盛放水泥的布料漏斗(7),固定架(5)的下方滑动设有水泥涂抹件(8),漏斗固定架(5)上固定有用于驱动水泥涂抹件(8)滑动的第二驱动件(9),第一支架(4)设有贴砖件(10)。

2.根据权利要求1所述的一种可均匀涂抹水泥的建筑施工用自动贴墙砖装置,其特征在于,所述第一支架(4)包括固定在升降台(2)上方的第一L型连接板(41),第一L型连接板(41)上垂直设有水平连接板(42),第一L型连接板(41)的上方设有第二L型连接板(43),下方固定有齿轮支架(44),齿轮支架(44)的一侧固定有第二电机支架(45)。

3.根据权利要求2所述的一种可均匀涂抹水泥的建筑施工用自动贴墙砖装置,其特征在于,所述漏斗固定架(5)包括位于水平连接板(42)下方水平滑动的竖直板(51),竖直板(51)的一侧固定有漏斗固定板(52),布料漏斗(7)固定在漏斗固定板(52)上,其出料口位于漏斗固定板(52)的下方。

4.根据权利要求3所述的一种可均匀涂抹水泥的建筑施工用自动贴墙砖装置,其特征在于,所述第一驱动件(6)包括位于齿轮支架(44)上转动的第一齿轮(61),第一齿轮(61)的转轴贯穿齿轮支架(44)连接有偏心轴(62),竖直板(51)上滑动设有第一滑块(63),偏心轴(62)与第一滑块(63)转动连接,第二电机支架(45)上固定有第二电机(64),第二电机(64)的输出轴上设有与第一齿轮(61)啮合的第二齿轮(65),第二齿轮(65)的上设有对称分布的扇形缺口(66)。

5.根据权利要求3所述的一种可均匀涂抹水泥的建筑施工用自动贴墙砖装置,其特征在于,所述水泥涂抹件(8)包括对称分布的固定板(81),固定板(81)固定在漏斗固定板(52)的下方,固定板(81)位于布料漏斗(7)的出料口两侧,固定板(82)上滑动设有涂抹板(82),漏斗固定板(52)的下方固定有驱动支架(83)。

6.根据权利要求5所述的一种可均匀涂抹水泥的建筑施工用自动贴墙砖装置,其特征在于,所述第二驱动件(9)包括对称分布的第三齿轮(91),第三齿轮(91)位于驱动支架(83)上转动,第三齿轮(91)之间相互啮合,第三齿轮(91)的轴上固定有与涂抹板(82)螺纹配合的第一丝杆(92),驱动支架(83)上固定有用于驱动第三齿轮(91)转动的第三电机(93);

在进行水泥涂抹时,位于所述布料漏斗(7)的出料口后侧的涂抹板(82)对刚布料的水泥进行涂抹,位于布料漏斗(7)的出料口前侧的涂抹板(82)脱离墙砖的表面。

7.根据权利要求2或3所述的一种可均匀涂抹水泥的建筑施工用自动贴墙砖装置,其特征在于,所述贴砖件(10)包括位于水平连接板(42)转动的长条形的水平板(101),第二L型连接板(43)上转动设有用于驱动水平板(101)转动的第四电机(102),水平板(101)的下方转动设有第一伸缩臂(103),水平板(101)的上方固定有用于驱动第一伸缩臂(103)转动的第五电机,第一伸缩臂(103)的下方转动设有第二伸缩臂(104);

所述第二伸缩臂(104)位于竖直平面转动,第一伸缩臂(103)上固定有用于驱动第二伸缩臂(104)转动的第六电机(105),第二伸缩臂(104)的输出轴上转动设有用于固定瓷砖的夹持件(106),第二伸缩臂(104)的输出轴上固定有用于驱动夹持件(106)转动的第七电机(107),第七电机(107)的输出轴与第六电机(105)的输出轴平行分布。

8.根据权利要求7所述的一种可均匀涂抹水泥的建筑施工用自动贴墙砖装置,其特征在于,所述夹持件(106)包括位于第二伸缩臂(104)的输出轴上转动的U型板(1061),U型板(1061)的两侧内壁均设有橡胶垫(1062),U型板(1061)的顶板上固定有可伸缩的推杆(1063),推杆(1063)的输出轴上固定有推板(1064),推板(1064)的上设有橡胶层。

9.根据权利要求1所述的一种可均匀涂抹水泥的建筑施工用自动贴墙砖装置,其特征在于,所述底座(1)包括底板(11),底板(11)的上方设有用于固定第一电机(3)的第一电机支架(13),底板(11)的下方设有阵列分布的脚轮(12)。
