1.一种无卤P‑N化合物协同氧化石墨烯阻燃剂，其特征在于，结构式如式I所示：其中，R结构式如下式II、式III和式IV所示：式III、IV中R’为

式IV中R”为

2.如权利要求1所述的制备无卤P‑N化合物协同氧化石墨烯阻燃剂的制备方法，其特征在于，包括以下步骤：S1.在惰性气体保护作用下将对氨基苯乙酮、苯胺、对甲基苯磺酸加入三口烧瓶中在80～100℃油浴加热熔融，然后加入9,10‑二氢‑9‑氧杂‑10‑磷杂菲‑10‑氧化物(DOPO)在100～

150℃磁力搅拌12～24h，抽滤，洗涤和干燥得到固体粉末I；

S2.将氧化石墨烯分散在有机溶剂，加入三乙胺和氯代类化合物，在0～25℃反应8～

12h，反应结束后减压抽滤，洗涤，干燥得到固体粉末II；

S3.将固体粉末II分散在有机溶剂中，加入三乙胺和固体粉末I，在60～90℃下反应8～

12h，然后静置6～12h，反应结束后减压抽滤，用乙醇和去离子水交替洗涤多次后放入真空烘箱干燥得到最终产物。

3.根据权利要求2所述的方法，其特征在于，所述对氨基苯乙酮、苯胺、DOPO和对甲基苯磺酸的摩尔比为1:2～6:1:0.1～0.6。

4.根据权利要求2所述的方法，其特征在于，所述氯代类化合物包括六氯环三磷腈、苯膦酰二氯、三氯氧磷中的一种。

5.根据权利要求2所述的方法，其特征在于，所述有机溶剂包括四氢呋喃三氯甲烷和N,N‑二甲基甲酰胺中的一种。

6.根据权利要求2所述的方法，其特征在于，所述氧化石墨烯、三乙胺和氯代类化合物的质量比为1:10～20:1～5。

7.根据权利要求2所述的方法，其特征在于，所述固体粉末II、三乙胺和固体粉末I的质量比为1:10～15:1～5。

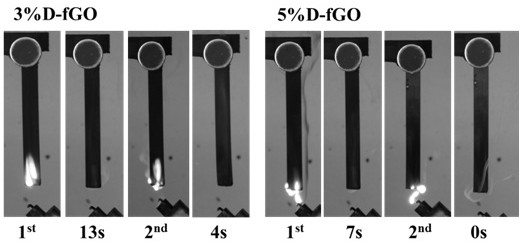

8.如权利要求1所述的一种无卤P‑N化合物协同氧化石墨烯阻燃剂在环氧树脂复合材料中的应用。

9.根据权利要求8所述的应用，其特征在于，包括以下步骤：S1.取所述无卤P‑N化合物协同氧化石墨烯阻燃剂、环氧树脂和固化剂混合，在真空条件下机械搅拌，得到中间产物；

S2.将所述中间产物倒入模具中，根据程序升温模式进行固化反应，待反应完毕后冷却至室温，得到所述环氧树脂复合材料。
