专利号: 2022100269722
申请人: 淮阴师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

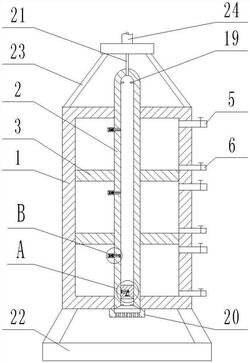

1.一种水质监测分层取样装置,其特征在于,包括取样桶(1),所述取样桶(1)中部贯穿有取样管(2),所述取样管(2)底端安装有滤网(20),所述取样管(2)顶端固定连接有供气管(21),所述供气管(21)末端连通有气泵,所述供气管(21)上安装有阀门;所述取样管(2)与所述取样桶(1)固定连接,所述取样桶(1)内设置有若干个隔板(3),所述隔板(3)固定套设在所述取样管(2)上,若干所述隔板(3)将所述取样桶(1)分隔为多个取样腔;所述取样腔对应的所述取样管(2)上开设有进水口,所述取样管(2)通过所述进水口与所述取样腔连通,所述进水口内安装有进水阀;所述取样管(2)内滑动连接有封堵塞(4),所述封堵塞(4)内部开设有进水通道,所述进水通道内安装有阻流机构,所述阻流机构与所述进水阀相适配;所述取样腔对应的所述取样桶(1)桶壁上开设有排气管(5)和排水管(6),所述排气管(5)和所述排水管(6)上均安装有阀门,所述排气管(5)位于所述排水管(6)上方;

所述阻流机构包括固定在所述封堵塞(4)上的固定管(7),所述固定管(7)内滑动套设有活动杆(8),所述活动杆(8)远离所述固定管(7)的一端固定连接有连接杆(9),所述连接杆(9)末端固定连接有顶推头(10),所述活动杆(8)的长度不大于所述顶推头(10)的长度,所述顶推头(10)与所述进水通道之间设置有间隙,所述顶推头(10)与所述取样管(2)内壁抵接;所述固定管(7)外套设有第一弹簧(11),所述第一弹簧(11)两端分别与所述活动杆(8)、所述封堵塞(4)固定连接;

所述进水通道的进水端固定连接有挡板(25),所述挡板(25)上开设有进水通孔,所述挡板(25)内部开设有滑移通道,所述滑移通道内滑动连接有密封板(26),所述密封板(26)用于对所述进水通孔进行密封,所述密封板(26)靠近所述取样管(2)的一端固定连接有竖直板(27),所述竖直板(27)远离所述密封板(26)的一侧固定连接有第三弹簧(28),所述第三弹簧(28)的末端与所述挡板(25)固定连接;所述连接杆(9)上固定连接有拨动杆(29),所述拨动杆(29)与所述竖直板(27)限位配合;

所述进水阀包括固定连接在所述进水口内的进水管(12),所述进水管(12)内部两端分别固定连接有第一固定板(13)和第二固定板(14),所述第二固定板(14)位于所述进水管(12)靠近所述取样管(2)的一端,所述第一固定板(13)和所述第二固定板(14)上均开设有进水孔;所述第一固定板(13)与所述第二固定板(14)之间设置有封堵板(15),所述封堵板(15)与所述进水管(12)滑动连接,所述封堵板(15)上固定连接有顶推杆(16),所述顶推杆(16)末端贯穿所述第二固定板(14)固定连接有按压头(17),所述按压头(17)与所述进水管(12)内壁之间设置有间隙,所述按压头(17)与所述顶推头(10)对相适配;所述封堵板(15)上开设有进水孔,所述封堵板(15)上的进水孔与所述第二固定板(14)上的进水孔交错设置;所述封堵板(15)远离所述第二固定板(14)的一侧固定连接有第二弹簧(18),所述第二弹簧(18)的末端与所述第一固定板(13)固定连接。

2.根据权利要求1所述的水质监测分层取样装置,其特征在于,所述顶推头(10)与所述按压头(17)均为半球形结构。

3.根据权利要求2所述的水质监测分层取样装置,其特征在于,所述顶推头(10)与所述按压头(17)上均开设有过水孔,所述顶推头(10)上的过水孔与所述按压头(17)上的过水孔对应设置。

4.根据权利要求1所述的水质监测分层取样装置,其特征在于,所述取样管(2)内部两端均固定有限位块(19),所述封堵塞(4)与所述限位块(19)限位配合。

5.根据权利要求1所述的水质监测分层取样装置,其特征在于,所述取样桶(1)底端固定连接有配重底座(22),所述取样桶(1)顶端固定连接有支撑架(23),所述支撑架(23)顶端固定连接有提升管(24),所述供气管(21)套设在所述提升管(24)内。

6.根据权利要求1所述的水质监测分层取样装置,其特征在于,所述排气管(5)上的阀门为电磁阀。
