专利号: 2022100310498
申请人: 陕西首铝模架科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

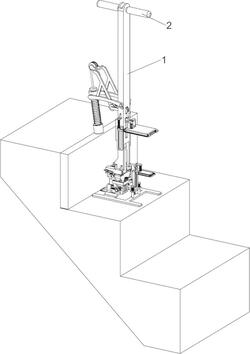

1.一种建筑工地用楼梯模板拆除装置,其特征在于,包括有:支撑架(1)和把手(2),支撑架(1)上部设有把手(2);

踩踏组件(3),支撑架(1)一侧下部设有踩踏组件(3);

旋转组件(4),支撑架(1)一侧中部设有旋转组件(4);

锤杆(5),旋转组件(4)上滑动式设有锤杆(5);

第四弹簧(501),锤杆(5)下部与旋转组件(4)之间设有第四弹簧(501)。

2.根据权利要求1所述的一种建筑工地用楼梯模板拆除装置,其特征在于,踩踏组件(3)包括有:

导轨(301),支撑架(1)两侧下部均设有导轨(301);

第一滑块(302),导轨(301)上侧均滑动式设有第一滑块(302);

第一踏板(303),第一滑块(302)外侧下部之间设有第一踏板(303);

第一弹簧(304),第一滑块(302)外侧上部与支撑架(1)之间均设有第一弹簧(304);

第二滑块(305),支撑架(1)中部滑动式设有第二滑块(305);

第二弹簧(306),第二滑块(305)一侧与支撑架(1)之间设有第二弹簧(306);

楔形块(307),第一踏板(303)一侧上部滑动式设有楔形块(307),楔形块(307)与第二滑块(305)配合;

第三弹簧(308),楔形块(307)一侧与第一踏板(303)之间设有两个第三弹簧(308)。

3.根据权利要求2所述的一种建筑工地用楼梯模板拆除装置,其特征在于,旋转组件(4)包括有:

旋转架(401),支撑架(1)两侧中部之间转动式设有旋转架(401),旋转架(401)下部一侧与锤杆(5)滑动式连接,第四弹簧(501)上端与旋转架(401)下部一侧连接;

限位块(402),支撑架(1)两侧中部均设有限位块(402),限位块(402)顶部与旋转架(401)接触;

第一导向轮(403),旋转架(401)上部一侧转动式设有第一导向轮(403);

第二导向轮(404),支撑架(1)中部两侧均转动式设有第二导向轮(404);

第一拉绳(405),锤杆(5)顶部与第二滑块(305)上部之间设有第一拉绳(405),第一拉绳(405)绕过第一导向轮(403)和第二导向轮(404)。

4.根据权利要求3所述的一种建筑工地用楼梯模板拆除装置,其特征在于,还包括有翘板组件(6),翘板组件(6)包括有:第三滑块(604),支撑架(1)两侧下部均开有滑槽(602),滑槽(602)内均滑动式设有第三滑块(604);

转轴(603),第三滑块(604)之间转动式设有转轴(603);

撬杆(601),转轴(603)中部设有撬杆(601);

扭力弹簧(605),转轴(603)外侧与第三滑块(604)之间均设有扭力弹簧(605)。

5.根据权利要求4所述的一种建筑工地用楼梯模板拆除装置,其特征在于,还包括有移动组件(7),移动组件(7)包括有:转杆(701),支撑架(1)两侧下部均转动式设有转杆(701),转杆(701)下部均与转轴(603)滑动配合;

活动架(702),支撑架(1)一侧下部滑动式设有活动架(702),活动架(702)与转杆(701)滑动配合;

第五弹簧(703),活动架(702)一侧与支撑架(1)一侧之间设有第五弹簧(703)。

6.根据权利要求5所述的一种建筑工地用楼梯模板拆除装置,其特征在于,还包括有活动组件(8),活动组件(8)包括有:导杆(801),支撑架(1)下部一侧设有两个导杆(801);

活动块(802),导杆(801)上部之间滑动式设有活动块(802);

第六弹簧(803),导杆(801)上部与活动块(802)之间均设有第六弹簧(803);

接触块(804),活动块(802)一侧上部滑动式设有接触块(804),接触块(804)与活动架(702)配合;

第二踏板(805),活动块(802)一侧上部滑动式设有第二踏板(805);

复位弹簧(806),第二踏板(805)顶部一侧设有复位弹簧(806)。

7.根据权利要求6所述的一种建筑工地用楼梯模板拆除装置,其特征在于,还包括有拉动组件(9),拉动组件(9)包括有:导向块(901),活动块(802)顶部设有导向块(901),复位弹簧(806)顶部与导向块(901)上部连接;

第二拉绳(902),第二踏板(805)顶部一侧与撬杆(601)一侧上部之间设有第二拉绳(902),第二拉绳(902)穿过导向块(901);

接触杆(903),支撑架(1)下部一侧设有两个接触杆(903),接触杆(903)位于导杆(801)一侧;

限位杆(904),活动块(802)内部对称滑动式设有限位杆(904),限位杆(904)与第二踏板(805)配合;

第七弹簧(905),限位杆(904)外侧与活动块(802)之间均上下对称设有第七弹簧(905);

固定杆(906),限位杆(904)一侧下部均设有固定杆(906),固定杆(906)与接触杆(903)配合。

8.根据权利要求7所述的一种建筑工地用楼梯模板拆除装置,其特征在于,还包括有稳定组件(10),稳定组件(10)包括有:接触架(1001),支撑架(1)一侧下部滑动式设有接触架(1001),接触架(1001)与撬杆(601)配合;

限位架(1002),支撑架(1)两侧下部均滑动式设有限位架(1002),限位架(1002)与撬杆(601)配合;

槽块(1003),限位架(1002)外侧中部均设有槽块(1003),接触架(1001)与槽块(1003)滑动配合;

第八弹簧(1004),限位架(1002)与支撑架(1)之间均设有两个第八弹簧(1004)。
