专利号: 2022100337397
申请人: 厦门诚汇达工贸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

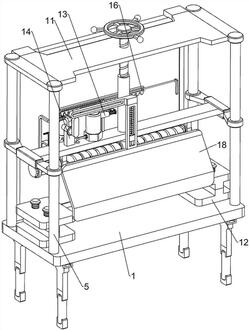

1.一种注塑制品的毛刺打磨装置,包括有操作台(1)、导向柱(5)、卡套(6)、安装台(7)、安装块(8)、伺服电机(91)、丝杆(92)、螺母(93)和打磨组件(94),操作台(1)顶部左右两侧均前后对称设有导向柱(5),前后对应的两个导向柱(5)中部之间均滑动式连接有卡套(6),卡套(6)之间连接有安装台(7),安装台(7)底部左右对称设有安装块(8),安装块(8)下侧之间转动式连接有丝杆(92),安装台(7)底部左侧设有伺服电机(91),伺服电机(91)输出轴与丝杆(92)左侧通过联轴器连接,丝杆(92)中部螺纹式连接有螺母(93),螺母(93)与安装台(7)滑动式连接,螺母(93)下侧卡接有用于对注塑制品进行打磨的打磨组件(94),其特征在于:还包括有升降机构(11)和卡紧机构(12),导向柱(5)与安装台(7)之间连接有能够根据注塑制品的厚度对打磨组件(94)所在高度进行调节的升降机构(11),操作台(1)上设有能够将注塑制品夹紧的卡紧机构(12)。

2.如权利要求1所述的一种注塑制品的毛刺打磨装置,其特征在于:升降机构(11)包括有连接板(111)、顶板(112)、螺杆(113)、升降套(114)、转盘(115)和背板(116),前后对应的两个导向柱(5)顶部之间均连接有连接板(111),连接板(111)之间连接有顶板(112),顶板(112)中部转动式设有螺杆(113),螺杆(113)顶部设有转盘(115),安装台(7)顶部中间设有升降套(114),升降套(114)与螺杆(113)螺纹式连接,螺杆(113)转动时能够使升降套(114)进行移动,操作台(1)顶部后侧与顶板(112)后侧之间连接有背板(116)。

3.如权利要求2所述的一种注塑制品的毛刺打磨装置,其特征在于:卡紧机构(12)包括有卡座(121)、第一卡板(122)、第一弹性件(123)和第一固定杆(124),操作台(1)顶部左右对称设有卡座(121),卡座(121)上均前后对称设有第一固定杆(124),前后对应的两个第一固定杆(124)之间均滑动式连接有能够与卡座(121)配合将注塑制品夹紧的第一卡板(122),第一卡板(122)顶部与相邻的第一固定杆(124)之间均连接有第一弹性件(123)。

4.如权利要求3所述的一种注塑制品的毛刺打磨装置,其特征在于:还包括有能够保持丝杆(92)的润滑程度的润滑机构(13),润滑机构(13)包括有底座(131)、储液桶(132)、盖子(133)、导管(134)、进气管(135)、推杆(136)和第一压缩弹簧(137),安装台(7)顶部左侧设有底座(131),底座(131)上设有用于装润滑油的储液桶(132),储液桶(132)上部卡接有盖子(133),储液桶(132)左侧下部设有导管(134),储液桶(132)右侧上部设有右侧带单向阀的进气管(135),进气管(135)内右侧滑动式设有推杆(136),推杆(136)右侧与进气管(135)之间连接有第一压缩弹簧(137)。

5.如权利要求4所述的一种注塑制品的毛刺打磨装置,其特征在于:还包括有能够提示螺母(93)移动次数的提示机构(14),提示机构(14)包括有第一导向套(141)、齿轮(142)、限位套(1421)、限位杆(1422)、第二压缩弹簧(1423)、转板(143)、导向杆(144)、拨杆(145)、第二弹性件(1451)、转动块(1452)和扭力弹簧(146),安装台(7)顶部左侧设有第一导向套(141),第一导向套(141)处于底座(131)左侧,第一导向套(141)上侧转动式设有转板(143),转板(143)后侧设有齿轮(142),安装台(7)后侧左部设有导向杆(144),导向杆(144)中部转动式设有转动块(1452),转动块(1452)后侧与导向杆(144)后侧之间连接有扭力弹簧(146),转动块(1452)上滑动式设有拨杆(145),拨杆(145)上侧与转动块(1452)之间连接有第二弹性件(1451),安装台(7)顶部左侧设有限位套(1421),限位套(1421)处于第一导向套(141)左后侧,限位套(1421)上侧滑动式设有能够卡住齿轮(142)的限位杆(1422),限位杆(1422)左侧与限位套(1421)之间连接有第二压缩弹簧(1423)。

6.如权利要求5所述的一种注塑制品的毛刺打磨装置,其特征在于:还包括有能够使推杆(136)自动移动的推动机构(16),推动机构(16)包括有第二导向套(161)、第一滑杆(162)、齿条(163)、推板(164)和第三压缩弹簧(165),安装台(7)顶部左侧设有第二导向套(161),第二导向套(161)处于底座(131)右后侧,第二导向套(161)上侧滑动式设有第一滑杆(162),第一滑杆(162)右端设有向左移动后能够推动推杆(136)移动的推板(164),第一滑杆(162)上设有齿条(163),齿条(163)与齿轮(142)啮合,第一滑杆(162)左侧与第二导向套(161)之间连接有第三压缩弹簧(165)。

7.如权利要求6所述的一种注塑制品的毛刺打磨装置,其特征在于:还包括有能够卡住螺母(93)的固定机构(17),固定机构(17)包括有固定套(171)、第二固定杆(172)、第四压缩弹簧(173)、第三导向套(174)、第二卡板(175)、楔形块(176)和第五压缩弹簧(177),第一导向套(141)顶部设有固定套(171),固定套(171)上侧滑动式设有第二固定杆(172),第二固定杆(172)左部与固定套(171)之间连接有第四压缩弹簧(173),安装台(7)后部左侧设有第三导向套(174),第三导向套(174)下侧滑动式设有向前移动后能够卡住螺母(93)的第二卡板(175),第二卡板(175)后部设有楔形块(176),第二卡板(175)后侧与第三导向套(174)之间连接有第五压缩弹簧(177),楔形块(176)与第二固定杆(172)接触。

8.如权利要求7所述的一种注塑制品的毛刺打磨装置,其特征在于:还包括有能够挡在进行打磨工作的注塑制品前侧的遮挡机构(18),遮挡机构(18)包括有导向块(181)、导向滑轨(182)、压杆(183)、挡板(184)、第二滑杆(185)和第六压缩弹簧(186),安装台(7)前侧中部设有导向块(181),导向块(181)上左右对称滑动式设有第二滑杆(185),第二滑杆(185)之间连接有导向滑轨(182),导向滑轨(182)顶部设有压杆(183),压杆(183)与转板(143)接触,导向滑轨(182)底部设有向下移动后能够对注塑制品进行遮挡的挡板(184),导向滑轨(182)上部与导向块(181)之间左右对称连接有第六压缩弹簧(186)。
