专利号: 2022100400899
申请人: 东营昱辰技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

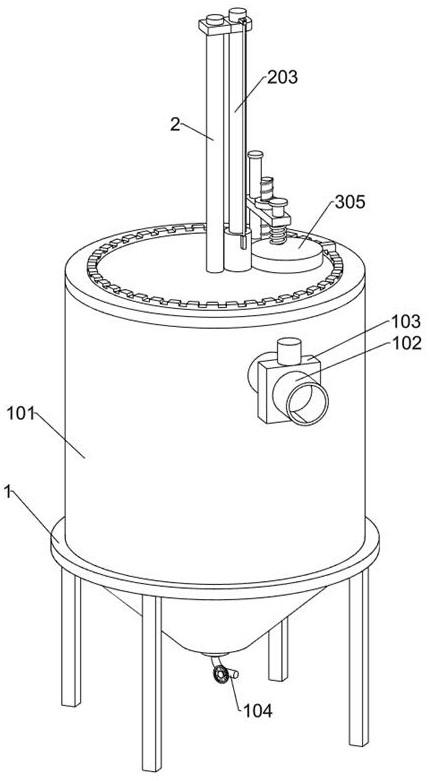

1.一种石油发酵处理用检测取样装置,包括有支座(1)、罐体(101)、进料管(102)、电磁阀(103)、出料管(104)和第一转盘(105),其特征在于,还包括有伸缩机构、密封机构、取样机构、翻转机构、固定机构、收集机构和打开机构,支座(1)上固接端固接有罐体(101),罐体(101)前侧壁连通有进料管(102),进料管(102)上设有电磁阀(103),罐体(101)下端固接有出料管(104),出料管(104)上设有球阀,罐体(101)上端转动设置有第一转盘(105),第一转盘(105)中部设有伸缩机构,伸缩机构右部设置有密封机构,密封机构内设有取样机构、翻转机构、固定机构和收集机构,取样机构位于最上方,取样机构下方设有翻转机构,翻转机构下方设有固定机构,固定机构下方设有收集机构,伸缩机构上设有用于打开或关闭抽液口的打开机构;

其中,密封机构包括壳体(309)和盖子(305),壳体(309)的下部设有凹槽,壳体(309)下部侧壁上开设有抽液口,且壳体(309)位于盖子(305)正下方,盖子(305)的下表面前后均开设有盲孔,壳体(309)的前后侧壁上均开设有盲孔;

取样机构包括有锥形盖(4)、第一凸块(401)、第一固定柱(402)、夹紧块(403)、第一拉簧(404)、第一滑动柱(405)、第二滑动柱(406)和限位块(407),壳体(309)上方设有锥形盖(4),锥形盖(4)外边缘的上下表面均固接有多个第一凸块(401),壳体(309)的前后盲孔内与盖子(305)的前后盲孔内都固接有第一固定柱(402),每个第一固定柱(402)上都滑动设有两个夹紧块(403),每相邻的两个夹紧块(403)之间都固接有第一拉簧(404),每个第一拉簧(404)都套在相邻的第一固定柱(402)上,每相邻的两个夹紧块(403)下方都滑动设有第一滑动柱(405),壳体(309)的前后盲孔侧壁与盖子(305)的前后盲孔侧壁都滑动设置有第二滑动柱(406),相邻的第一滑动柱(405)和第二滑动柱(406)配合,第一转盘(105)下表面固接有两个限位块(407),两个限位块(407)分别位于壳体(309)侧壁的前后两方;

伸缩机构包括有电动滑轨(2)、电动滑块(201)、第一固定块(202)、滑动杆(203)和第二固定块(204),第一转盘(105)上表面固接有电动滑轨(2),电动滑轨(2)上端滑动设置有电动滑块(201),电动滑块(201)的右端固接有第一固定块(202),第一固定块(202)与滑动杆(203)的上部固接,滑动杆(203)上部开设有弧形槽,滑动杆(203)的弧形槽位于第一固定块(202)上方,滑动杆(203)下部穿透第一转盘(105),滑动杆(203)下端固接有第二固定块(204);

密封机构还包括螺纹柱(3)、第一滑块(301)、螺纹块(302)、第一导向柱(303)、第二导向柱(304)、第一弹簧(306)、锯齿圆环(307)和卡块(308),第一转盘(105)右部上表面固接有螺纹柱(3)和第二导向柱(304),第二导向柱(304)上滑动设置有第一滑块(301),第一滑块(301)中部开设有通孔,螺纹柱(3)位于第一滑块(301)的通孔内,第一滑块(301)的通孔直径比螺纹柱(3)直径大,螺纹柱(3)上螺纹连接有螺纹块(302),螺纹块(302)位于第一滑块(301)上方,第一滑块(301)前部滑动设置有第一导向柱(303),第一导向柱(303)下部固接有盖子(305),第一滑块(301)和盖子(305)之间固接有第一弹簧(306),第一弹簧(306)套在第一导向柱(303)上,罐体(101)上表面固接有锯齿圆环(307),盖子(305)右部固接有卡块(308),锯齿圆环(307)和卡块(308)配合,第二固定块(204)右端固接有壳体(309)。

2.如权利要求1所述的一种石油发酵处理用检测取样装置,其特征在于,锥形盖(4)上表面光滑,用于将石油发酵液从锥形盖(4)上表面导流走。

3.如权利要求2所述的一种石油发酵处理用检测取样装置,其特征在于,翻转机构包括有电动推杆(5)、圆盘底座(501)、第三滑动柱(502)、矩形块(503)、第二拉簧(504)、齿条(505)、第三固定块(506)、转柱(507)、直齿轮(508)、第四固定块(509)、L型滑块(510)和第二弹簧(511),壳体(309)内左右两部分别固接有电动推杆(5),两个电动推杆(5)上端固接有圆盘底座(501),圆盘底座(501)上滑动设置有两个第三滑动柱(502),两个第三滑动柱(502)下部都为凸块,两个第三滑动柱(502)上端固接有矩形块(503),两个第三滑动柱(502)的凸块与圆盘底座(501)之间均固接有第二拉簧(504),两个第三滑动柱(502)的下端分别固接有齿条(505),圆盘底座(501)下表面的左右两部均固接有第三固定块(506),两个第三固定块(506)下部之间转动设置有转柱(507),转柱(507)上固接有两个直齿轮(508),两个直齿轮(508)与两个齿条(505)配合,圆盘底座(501)上表面后部固接有第四固定块(509),第四固定块(509)上滑动设置有L型滑块(510),L型滑块(510)的前部位于两个第三滑动柱(502)之间,第四固定块(509)和L型滑块(510)之间固接有第二弹簧(511)。

4.如权利要求3所述的一种石油发酵处理用检测取样装置,其特征在于,固定机构包括有第五固定块(6)、固定座(601)、固定滑柱(602)和滑环(603),转柱(507)上固接有两个第五固定块(6),两个第五固定块(6)位于两个直齿轮(508)外侧,两个第五固定块(6)下端固接有固定座(601),固定座(601)后部上表面开设有通孔,固定座(601)上表面固接有两个固定滑柱(602),两个固定滑柱(602)位于固定座(601)通孔的前后两侧,两个固定滑柱(602)上滑动设置有滑环(603),滑环(603)下表面为斜面。

5.如权利要求4所述的一种石油发酵处理用检测取样装置,其特征在于,收集机构包括有容器壳(7)、第二固定柱(701)、滑动凸块(702)、第三弹簧(703)、螺纹盖(704)、收集块(705)、滑动块(706)、锁紧块(707)、第四弹簧(708)、第二凸块(709)、第三拉簧(710)和软管(711),容器壳(7)上部侧壁开设有通孔,容器壳(7)的通孔内固接有单向阀,容器壳(7)上表面固接有第二固定柱(701),第二固定柱(701)侧壁内滑动设置有两个滑动凸块(702),两个滑动凸块(702)之间固接有第三弹簧(703),容器壳(7)下部螺纹连接有螺纹盖(704),螺纹盖(704)下表面上设有通孔,螺纹盖(704)下表面固接有收集块(705),收集块(705)右壁内滑动设有滑动块(706),收集块(705)右壁内竖直设有锁紧块(707),锁紧块(707)下表面与收集块(705)之间固接有第四弹簧(708),收集块(705)左壁内滑动设有第二凸块(709),第二凸块(709)内设有通孔,第二凸块(709)和收集块(705)之间固接有第三拉簧(710),第二凸块(709)上表面孔洞与软管(711)的下端连通,软管(711)的上端与螺纹盖(704)上的通孔连通。

6.如权利要求5所述的一种石油发酵处理用检测取样装置,其特征在于,收集块(705)下表面设有圆形倒角,用于收集块(705)进入壳体(309)下部的凹槽内。

7.如权利要求6所述的一种石油发酵处理用检测取样装置,其特征在于,打开机构包括有第一转轴(8)、第二滑块(801)、第一滑杆(802)、环套把手(803)、第二转轴(804)、皮带(805)、保护壳(806)、第二转盘(807)、转动杆(808)、第二滑杆(809)和第三滑块(810),滑动杆(203)内转动设置有第一转轴(8),第一转轴(8)的上端固接有第二滑块(801),第二滑块(801)位于滑动杆(203)上部的弧形槽内滑动,第二滑块(801)前部滑动设置有第一滑杆(802),第一滑杆(802)下端固接有环套把手(803),环套把手(803)套在滑动杆(203)上,第一转轴(8)下端伸入第二固定块(204)内,且第一转轴(8)下端设有带轮,第一转轴(8)下端的带轮也位于第二固定块(204)内,壳体(309)左侧壁内转动设置有第二转轴(804),第二转轴(804)的上端设有带轮,第一转轴(8)下端的带轮与第二转轴(804)上端的带轮之间通过皮带(805)连接,皮带(805)位于第二固定块(204)内,壳体(309)左部下表面固接有保护壳(806),第二转轴(804)下端穿透壳体(309),并位于保护壳(806)内,第二转轴(804)下端固接有第二转盘(807),第二转盘(807)转动连接有转动杆(808),转动杆(808)右部转动连接有第二滑杆(809),第二滑杆(809)与保护壳(806)右部滑动设置,第二滑杆(809)的右端固接有第三滑块(810),第三滑块(810)与壳体(309)下部的抽液口配合。
