专利号: 2022100475630
申请人: 解加亮
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种净水过滤器用清洗辅助装置,其特征在于:包括一储液单元;

一进液单元;

所述进液单元设置固定设置在所述储液单元的一侧,所述储液单元内储有清洁剂,在清洗时,所述进液单元控制所述储液单元移动,向净水过滤器自动倒入清洁剂。

2.根据权利要求1所述的一种净水过滤器用清洗辅助装置,其特征在于:所述储液单元包括进液管;

储液仓;

所述储液仓滑动设置于所述进液管的内部,所述进液管呈直角设置,所述储液仓底部开设有进液孔。

3.根据权利要求1所述的一种净水过滤器用清洗辅助装置,其特征在于:所述进液单元包括滑动仓;

滑动杆;

连接杆;

所述滑动仓固定设置在所述进液管的端部,所述滑动杆滑动连接在所述滑动仓的内部,所述连接杆固定连接于所述储液仓靠近所述滑动仓的一端。

4.根据权利要求3所述的一种净水过滤器用清洗辅助装置,其特征在于:所述进液单元还包括第一磁铁;

第二磁铁;

所述第一磁铁设置于所述滑动杆的端部,所述第二磁铁固定设于所述连接杆的端部,所述第一磁铁和所述第二磁铁的相对端面磁性相同。

5.根据权利要求3所述的一种净水过滤器用清洗辅助装置,其特征在于:所述进液单元还包括复位弹簧;

所述复位弹簧固定设置于所述储液仓和所述进液管内壁之间。

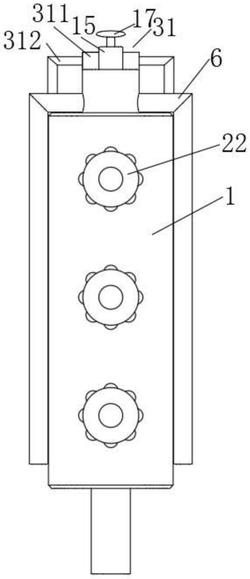

6.一种净水过滤器,包括壳体,其特征在于:包括权利要求1所述的净水过滤器用清洗辅助装置,所述壳体的底端连通设置有排水管,所述壳体内设置有支撑环,所述支撑环通过阻尼转轴与所述壳体转动配合,所述阻尼转轴的一端设置有驱动元件,所述支撑环内设置有过滤机构,支撑环的外壁与壳体的内壁紧密贴合;

驱动元件通过阻尼转轴驱动支撑环旋转,支撑环的外壁与壳体的内壁分离;

所述壳体的内壁上设置有增压喷头,所述壳体的顶端固定安装有安装壳,所述安装壳的外壁上连通有注水管,所述安装壳通过冲洗管与所述增压喷头相连通;

所述安装壳内设置有阀门机构,所述阀门机构通过伸缩运动控制冲洗管进水端的启闭。

7.根据权利要求6所述的净水过滤器,其特征在于:所述滑动仓固定连接于所述安装壳的两侧,所述进液管与所述注水管连通。

8.根据权利要求6所述的净水过滤器,其特征在于:所述封堵元件包括调节柱,所述调节柱的底端固定安装有固定架,所述固定架滑动安装于竖孔内,所述固定架的底端固定安装有弧形挡板,弧形挡板朝着靠近排水管的方向移动时出水孔孔径逐渐增大,弧形挡板朝着远离排水管的方向移动时出水孔孔径逐渐减小,所述安装壳的顶端固定安装有安装筒,所述调节柱的顶端贯穿所述安装筒,且所述调节柱的顶端固定安装有拉把,所述调节柱上套装有连接环,所述连接环位于所述安装筒内,所述连接环的顶端固定连接有弹簧,所述弹簧的顶端与所述安装筒的顶部内壁固定连接。

9.根据权利要求8所述的净水过滤器,其特征在于:所述安装壳和所述滑动仓之间开设有滑槽,所述滑动杆贯穿所述滑槽,所述滑动杆的端部固定连接有所述连接环。
