专利号: 2022100491807
申请人: 长江师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

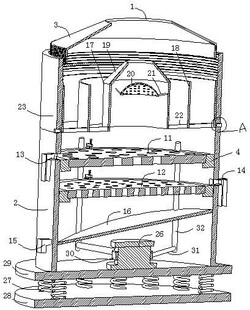

1.一种锂电池回收材料分选设备入料口结构,入料口设置于壳体上端顶部中间位置,壳体内腔中安装有筛网,其特征在于,入料口和筛网之间的壳体内还设置有分散机构,分散机构包括一个正对设置在入料口下方中部的反射筒,反射筒上部为小直径端向上的锥台形段且上下两端开口贯通设置,反射筒上端开口直径小于入料口直径,反射筒外侧位于锥台形段下方位置依次向外间隔地套设有至少一个分隔筒;

反射筒内部还设置有整体呈球冠形的分筛碗,分筛碗底部向上并正对反射筒上端开口设置,分筛碗上开设有若干分筛孔,分筛碗边缘和反射筒内壁间距大于分筛孔直径;

分筛碗下端口直径大于反射筒上端开口直径;反射筒下端开口直径大于入料口直径;

分筛碗上的分筛孔孔径从中心位置向四周位置逐渐增大设置;

分筛碗四周依靠弹性连接杆固定在反射筒内壁;

壳体包括位于下部的直筒状的分选筒,还包括位于上端的锥台状的顶罩,顶罩和分选筒之间螺纹旋接安装,入料口设置在顶罩中部。

2.如权利要求1所述的锂电池回收材料分选设备入料口结构,其特征在于,反射筒的锥台形段外表面固定设置有一层弹性材料层。

3.如权利要求1所述的锂电池回收材料分选设备入料口结构,其特征在于,反射筒和分隔筒之间、相邻分隔筒之间以及外侧的分隔筒和壳体内壁之间均通过周向上分布的固定杆实现固定。

4.如权利要求1所述的锂电池回收材料分选设备入料口结构,其特征在于,壳体还包括一个位于顶罩和分选筒之间的分料筒,分料筒上端和顶罩通过螺纹连接,下端和分选筒之间通过分料筒固定螺钉可拆卸连接,所述分散机构安装在分料筒内。
