专利号: 2022100519624
申请人: 宋晓春
专利类型:发明专利
专利状态:授权未缴费
专利领域: 发电、变电或配电
更新日期:2024-03-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

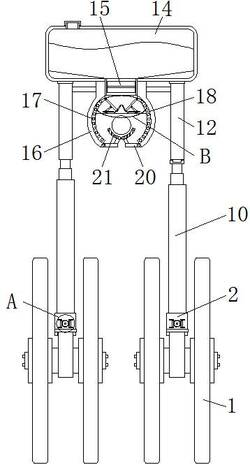

1.一种可减少电缆损伤的电力抢修用除冰装置,包括:

辅助车轮(1),所述辅助车轮(1)的上侧固定有调节安装框(2),且调节安装框(2)的上侧卡槽连接有电动伸缩杆(10);

支撑架(12),所述支撑架(12)安装在电动伸缩杆(10)的顶端,且支撑架(12)的顶端固定有工业盐储存箱(14),且工业盐储存箱(14)的内部下方转动连接有引导下料辊(15);

其特征在于,还包括:

调节机构,所述调节机构安装在调节安装框(2)的前侧,其中包括调节齿轮(3)、限位齿板(4)、第一连接轮(8)和第二连接轮(9);

安装固定架(16),所述安装固定架(16)左右对称焊接在工业盐储存箱(14)的下侧,且安装固定架(16)的下侧设置有承接机构;

所述安装固定架(16)的内部设置有除冰机构,其中除冰机构包括电加热管(17)、金属导热板(18)、下料板(22)、支撑拉杆(23)和支撑推杆(24);

所述安装固定架(16)的内部等角度安装有电加热管(17),且安装固定架(16)的内侧固定有金属导热板(18),其中安装固定架(16)的纵截面呈弧线形结构;

所述安装固定架(16)的内部左右对称转动连接有下料板(22),其中下料板(22)和安装固定架(16)卡槽连接,且下料板(22)的下侧转动连接有支撑拉杆(23),所述支撑拉杆(23)的下端安装有支撑推杆(24),且支撑拉杆(23)在支撑推杆(24)上实现转动。

2.根据权利要求1所述的一种可减少电缆损伤的电力抢修用除冰装置,其特征在于:所述调节安装框(2)的前侧转动连接有调节齿轮(3),且调节齿轮(3)的左右两侧均啮合连接有限位齿板(4),所述限位齿板(4)的上下两侧均固定有调节限位块(5),且调节限位块(5)的外侧卡槽连接有固定在调节安装框(2)上的固定框(6),并且调节限位块(5)的外侧固定有支撑弹簧(7)。

3.根据权利要求2所述的一种可减少电缆损伤的电力抢修用除冰装置,其特征在于:所述调节齿轮(3)的后侧固定有第一连接轮(8),且第一连接轮(8)的外侧啮合连接有第二连接轮(9),并且第二连接轮(9)的上侧固定有电动伸缩杆(10)。

4.根据权利要求1所述的一种可减少电缆损伤的电力抢修用除冰装置,其特征在于:所述电动伸缩杆(10)的顶端固定有限位框(11),且限位框(11)和支撑架(12)卡槽连接,所述支撑架(12)关于固定板(13)的竖直中轴线对称设置。

5.根据权利要求1所述的一种可减少电缆损伤的电力抢修用除冰装置,其特征在于:所述承接机构包括复位弹簧(19)、连接杆(20)和弧形承接板(21),所述安装固定架(16)的下侧通过复位弹簧(19)转动连接有连接杆(20),且连接杆(20)的上端固定有弧形承接板(21),其中弧形承接板(21)的内部呈多孔状结构。

6.根据权利要求5所述的一种可减少电缆损伤的电力抢修用除冰装置,其特征在于:所述支撑推杆(24)的后端固定有第一连接块(26),且第一连接块(26)的外侧紧密贴合有固定在安装固定架(16)内的橡胶垫(25),并且第一连接块(26)的后端固定有第二连接块(27)。

7.根据权利要求6所述的一种可减少电缆损伤的电力抢修用除冰装置,其特征在于:所述第二连接块(27)的内部螺纹连接有调节杆(28),且调节杆(28)的外侧左右两端的螺纹方向相反,且调节杆(28)的右端安装有驱动电机(29)。
