专利号: 2022100539026
申请人: 俞春全
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

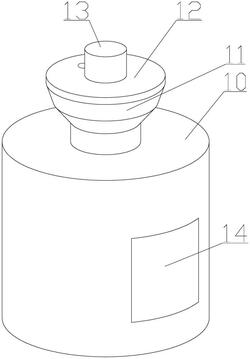

1.一种多层取样食品安全检测前处理设备,包括设备壳(10),其特征在于,所述设备壳(10)一侧设置有门(14)用于取出分离液,所述设备壳(10)中部设置有破碎漏斗(11),所述破碎漏斗(11)上端安装有破碎盖(12),所述破碎盖(12)一侧开设有注液口(64),下端伸入设备壳(10)内,所述破碎盖(12)中部上方固定安装有破碎电机(13),所述设备壳(10)内设置有离心机构,所述离心机构与上方的破碎漏斗(11)转动连接;

所述破碎盖(12)中部开设有圆孔,圆孔内转动设置有破碎杆(15)并与上方的破碎电机(13)输出端连接,所述破碎杆(15)下端面在破碎漏斗(11)内固设有破碎器(16),所述破碎器(16)外侧分两层圆周阵列设置有多个破碎刀(17)用于粉碎待检测食品;

所述破碎器(16)下方在破碎漏斗(11)内固设有初筛滤网(18)用于初步过滤,所述破碎器(16)中部转动设置有传动轴(19),所述传动轴(19)与上方所述破碎器(16)接触连接,所述传动轴(19)下端面固设有搅拌器(20)用于搅拌,所述搅拌器(20)下方在破碎漏斗(11)内转动设置有分流斗(21);

所述分流斗(21)上表面设置有漏斗状凹槽,所述分流斗(21)上表面两侧分别开设有分流口(22)用于将溶液进行分流,每个所述分流口(22)一侧分别设置有分流挡板(23)用于将样品进行分流进入分流口(22)内,所述分流斗(21)内在两个分流口(22)对应侧下方分别设置有一个可滑动的电控阻流块(24)用于阻流,所述分流斗(21)下端面竖直方向固设有离心柱(25),所述离心柱(25)下端固设有离心器支座(27),所述离心器支座(27)下端面固定连接有离心输出轴(28),所述离心输出轴(28)下方在设备壳(10)内设置有离心电机(29),所述离心电机(29)输出端与离心输出轴(28)固定连接;

所述离心柱(25)内两侧分别开设有一个压力板滑腔(30),每个所述压力板滑腔(30)内部下端分别在所述离心柱(25)内滑动设置有一个封口触发滑块(31),每个所述封口触发滑块(31)朝向远离压力板滑腔(30)一侧分别固设有一个触发弹簧(32),每个所述触发弹簧(32)朝向远离压力板滑腔(30)一侧分别设置有一个封口传感器(33),所述封口传感器(33)与上方同侧电控阻流块(24)电性连接用于控制电控阻流块(24)移动;

每个所述压力板滑腔(30)内分别滑动设置有一个承重压力板(35),每个所述承重压力板(35)上下两端朝向远离离心柱(25)一侧分别水平方向固设有一个承重滑块(37),每个所述承重滑块(37)下端面分别固设有一个承重弹簧(36)用于复位,上方的所述承重滑块(37)朝向远离承重压力板(35)一侧固设有上承重支杆(38),所述上承重支杆(38)朝向远离承重压力板(35)一侧设置有支杆转轴(61),下方的所述承重滑块(37)朝向远离承重压力板(35)一侧固设有下承重支杆套(44),所述下承重支杆套(44)内开设有滑道且滑道内设置有推杆电机(45)以及可滑动的倾斜推杆(46),所述倾斜推杆(46)朝向远离承重压力板(35)一侧设置有推杆转轴(47),所述推杆转轴(47)可以收入下承重支杆套(44)内;

所述支杆转轴(61)和所述推杆转轴(47)外转动连接有离心储液管(34),所述离心储液管(34)上端面固定连接有分流软管(26),所述分流软管(26)与上方同侧的分流口(22)连通;所述离心储液管(34)内壁上下分别水平固设有一个“凹”型的出液封板(55),每个所述出液封板(55)同一高度的另一侧在离心储液管(34)内设置有可滑动的出液板(39),每个所述出液板(39)外在离心储液管(34)内分别固定安装有一个密封套(56),每个所述出液板(39)内分别开设有一个出液道(54),每个所述出液道(54)分别向上贯通出液板(39),且贯通口处在出液板(39)内滑动设置有出液封口板(59),所述出液封口板(59)朝向远离离心储液管(34)一侧分别固设有封口板弹簧(58),两个所述封口板弹簧(58)朝向远离离心储液管(34)一侧竖直方向固设有出液拉板(53),所述出液拉板(53)在每个封口板弹簧(58)外分别连接有一个出液管(52),每个所述出液管(52)另一端分别连接有一个样品容器(62),每个所述样品容器(62)分别安装在下方的离心器支座(27)上,所述离心储液管(34)一侧固设有出液电机(41),所述出液电机(41)朝向出液拉板(53)一侧安装有出液杆套(42),所述出液杆套(42)内滑动套设有出液杆(43),所述出液杆(43)与出液拉板(53)固定连接;

所述离心储液管(34)下端内开设有通孔且通孔内滑动设置有拉板(60),所述拉板(60)朝向远离承重压力板(35)一侧固定连接有可在离心储液管(34)内滑动的拉块(50),所述拉块(50)与离心储液管(34)之间固定连接有拉块弹簧(51),所述离心储液管(34)下端面安装有离心器底(49),所述离心器底(49)中部设置有贯通孔并与上方的离心储液管(34)连通,贯通孔内固定安装有下滤网(48),所述离心器底(49)下端面固定连接有排出管(63),所述排出管(63)下端连接有样品容器(62)并与离心器支座(27)上端面固定连接;

在样品破碎过程中若破碎成较小颗粒则通过初筛滤网(18)进入下方,在搅拌器(20)的搅拌作用下与溶液进行混合,而在混合过程中样本颗粒会被分流挡板(23)阻挡逐渐进入一侧的分流口(22)中,搅拌一段时间后下方的封口传感器(33)启动将分流斗(21)内的电控阻流块(24)打开使得破碎漏斗(11)内的固液混合物通过两个分流口(22)顺着下方的分流软管(26)进入两个离心储液管(34)内,随后两个下承重支杆套(44)内的推杆电机(45)分别推动同侧的倾斜推杆(46)移动使得离心储液管(34)变成管口向内倾斜状态,随后下方的离心电机(29)启动进行样本离心;

在离心电机(29)完成转动离心后停止,推杆电机(45)重新启动将同侧的倾斜推杆(46)拉回使得离心储液管(34)重新回到竖直状态,此时出液电机(41)启动使得出液杆(43)收回因此出液拉板(53)收回并带动固定连接的两个出液板(39)收回,在出液板(39)向内移动时会与固设在离心储液管(34)内部的两个出液封板(55)接触,随后出液封板(55)进入出液板(39)内并通过出液道(54)将出液封口板(59)推动并开放出液口(40),因此在两个出液板(39)上方的清液会通过出液道(54)经过外侧的出液管(52)最终进入下方的两个样品容器(62)内并被收集起来,随后手动启动离心储液管(34)外的出液电机(41)使得出液拉板(53)归位;

在出液拉板(53)向外移动过程中,由于出液封口板(59)与出液封板(55)逐渐脱离,因此出液封口板(59)会在一侧的封口板弹簧(58)作用下逐渐复位对出液口(40)进行封闭避免外部物质通过出液口(40)进入下方的样品容器(62)内,随后操作人员打开门(14),将两个出液管(52)断开连接后将两个样品容器(62)取出进行检测;残留在离心储液管(34)内的样品通过手动拉动拉块(50),因此使得拉板(60)移动将离心储液管(34)下底面开放,使得离心储液管(34)内物质向下流动,但由于离心器底(49)内安装有下滤网(48)因此使得固体部分依然残留在离心器底(49)内,而液体部分则通过排出管(63)流入下方的样品容器(62)内收集起来,当样品容器(62)完成收集后,取下离心器底(49),将固体样品取走。
