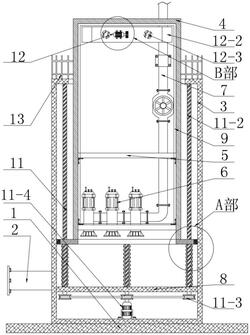

1.一种便于更换泵组的污水处理用水泵泵站，它包含底板(1)、进液管(2)、外壳体(3)和内壳体(4)；底板(1)的上侧面上固定设置有外壳体(3)，外壳体(3)的左侧壁上相固定连通设置有进液管(2)，外壳体(3)的顶面上活动插设有内壳体(4)；内壳体(4)的内部从上至下依次设置有两个隔板(5)，位于下侧的隔板(5)上固定设置有潜水泵组(6)，潜水泵组(6)的输入端伸设在隔板(5)的下侧，位于上侧的隔板(5)上固定设置有出水泵组(7)，出水泵组(7)的输出端伸设在内壳体(4)的顶面上，且潜水泵组(6)和出水泵组(7)均与外部电源连接；

其特征在于，它还包含：

密封板(8)，所述的密封板(8)设置在进水管下侧的外壳体(3)内部；

高度调节机构(11)，所述的高度调节机构(11)设置在密封板(8)下侧的外壳体(3)内部，且其左右两侧均与调节板(11‑1)的左右两侧连接；

限位门框(9)，所述的限位门框(9)固定设置在内壳体(4)前侧壁的开口端内；

密封门板(10)，所述的密封门板(10)活动设置在内壳体(4)前侧的开口端内，且与限位门框(9)相限位设置；

门板开合机构(12)，所述的门板开合机构(12)设置在内壳体(4)内部的上侧，且与密封门板(10)相活动连接。

2.根据权利要求1所述的一种便于更换泵组的污水处理用水泵泵站，其特征在于：所述的高度调节机构(11)包含：

调节板(11‑1)，所述的调节板(11‑1)固定设置在内壳体(4)的底面上，且内壳体(4)的底面以及调节板(11‑1)的中部相贯通开设有通孔；密封板(8)的四周壁与外壳体(3)的内侧壁相接触设置；

螺纹杆(11‑2)，所述的螺纹杆(11‑2)为四个，且其上端分别通过轴承旋转设置在外壳体(3)内顶面的四侧，其下端通过密封轴承旋转穿过密封板(8)的四侧后，伸设在密封板(8)的下侧，且四个伸设端上通过同步带传动组件(11‑3)连接；螺纹杆(11‑2)通过螺纹旋转穿设在调节板(11‑1)的四侧；

一号电机(11‑4)，所述的一号电机(11‑4)通过电机支架固定设置在外壳体(3)的内底面上；所述的一号电机(11‑4)与外部电源连接，一号电机(11‑4)的输出端与其中一个螺纹杆(11‑2)的下端固定连接；

当需要对潜水泵组(6)和出水泵组(7)进行检修或更换时，打开一号电机(11‑4)，一号电机(11‑4)的输出端通过同步带传动组件(11‑3)带动四个螺纹杆(11‑2)进行同步转动，进而带动调节板(11‑1)上升，继而使得调节板(11‑1)带动内壳体(4)上升。

3.根据权利要求1所述的一种便于更换泵组的污水处理用水泵泵站，其特征在于：所述的门板开合机构(12)包含：

直角导向条(12‑1)，所述的直角导向条(12‑1)为两个，且分别对称固定设置在密封门板(10)后侧壁的左右两侧；

限位座(12‑2)，所述的限位座(12‑2)设置在密封门板(10)的后侧，且密封门板(10)通过直角导向条(12‑1)活动卡设在限位座(12‑2)的内部；

电动推杆(12‑3)，所述的电动推杆(12‑3)为两个，且分别垂直固定设置在限位座(12‑

2)后侧的左右两侧，电动推杆(12‑3)的后端固定设置在内壳体(4)内部的后侧壁上；所述的电动推杆(12‑3)与外部电源连接；

二号电机(12‑4)，所述的二号电机(12‑4)通过电机支架固定设置在限位座(12‑2)的后侧壁上；所述的二号电机(12‑4)与外部电源连接；

齿条(12‑5)，所述的齿条(12‑5)固定设置在密封门板(10)的后侧壁上；

驱动齿轮(12‑6)，所述的驱动齿轮(12‑6)固定设置在二号电机(12‑4)的输出轴上，且驱动齿轮(12‑6)的前侧活动穿过限位座(12‑2)后，与齿条(12‑5)相啮合设置；

当需要打开密封门板(10)时，打开电动推杆(12‑3)，电动推杆(12‑3)伸长推动限位座(12‑2)往前运动，继而带动密封门板(10)向前运动，密封门板(10)脱离限位门框(9)，二号电机(12‑4)带动驱动齿轮(12‑6)转动，由于驱动齿轮(12‑6)与齿条(12‑5)相啮合，驱动齿轮(12‑6)带动密封门板(10)上升，内壳体(4)的开口端露出。

4.根据权利要求1所述的一种便于更换泵组的污水处理用水泵泵站，其特征在于：所述的外壳体(3)的顶面四周固定设置有护栏(13)；工人在对泵组进行检修或更换时，护栏(13)防止工人跌落，保护人身安全。

5.根据权利要求2所述的一种便于更换泵组的污水处理用水泵泵站，其特征在于：所述的调节板(11‑1)的四周壁上固定设置有密封圈(14)，密封圈(14)的外侧壁上与外壳体(3)的内侧壁相抵触设置；通过密封圈(14)对调节板(11‑1)与外壳体(3)的内侧壁之间进行密封。

6.根据权利要求2所述的一种便于更换泵组的污水处理用水泵泵站，其特征在于：所述的调节板(11‑1)和密封板(8)之间的螺纹杆(11‑2)上均套设有伸缩套管(15)，伸缩套管(15)的上端与调节板(11‑1)的底面固定连接，伸缩套管(15)的下端与密封板(8)的顶面固定连接；通过伸缩套管(15)对螺纹杆(11‑2)的外侧壁进行防护，避免污水对螺纹杆(11‑2)进行侵蚀。
