专利号: 2022100621586
申请人: 山西其右建材科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

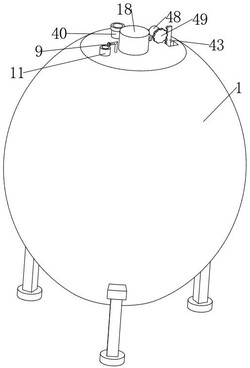

1.一种便于取样检测的反应釜,包括釜体(1),其特征在于,所述釜体(1)顶部内壁贯穿并转动连接有主管(2),主管(2)顶部封闭、底部开口,主管(2)底部连通有分气盘(3),分气盘(3)底部连通有多个环形阵列分布的导气管(4),导气管(4)截面设置成弧形,釜体(1)顶部固定连接有第一电机(18),第一电机(18)输出轴和主管(2)之间固定连接,釜体(1)顶部一侧贯穿固定有排气管(11),排气管(11)两侧内壁均开设有导槽(12),导槽(12)内滑动连接有导块(13),导块(13)和导槽(12)顶部内壁之间固定连接有同一个复位弹簧(14),两个导块(13)之间固定连接有同一个排气柱(15),排气柱(15)圆周外壁开设有多个分气孔(16),排气柱(15)底部开设有主气孔(17),主气孔(17)和分气孔(16)连通,主管(2)圆周外壁开设有环槽(5),环槽(5)圆周外壁贯穿开设有密布的第一气孔(6),环槽(5)处套设有导气套环(7),导气套环(7)圆周内壁开设有密布的第二气孔(8),釜体(1)顶部贯穿固定有连接管(9),连接管(9)的顶部管口朝向排气柱(15)一侧,连接管(9)底部和导气套环(7)连通;

所述连接管(9)的顶部管口处螺纹连接有聚气头(10),聚气头(10)设置成扩口状;

所述釜体(1)顶部贯穿固定有进料管(40),釜体(1)底部贯穿固定有出料管(41),进料管(40)和出料管(41)上均设有阀门;

所述主管(2)上套设固定有固定环(19),固定环(19)两侧均焊接有耳块(20),耳块(20)上销轴连接有安装板(21),安装板(21)底部开设有活动槽(22),活动槽(22)两侧内壁均固定连接有多个第一弹簧(25),每侧的多个弹簧的内侧均固定连接有同一个顶板(23),顶板(23)截面设置成弧形,顶板(23)的内弧面固定连接有多个均匀分布的顶针(24),顶针(24)贯穿安装板(21)的侧壁,活动槽(22)内设置有触发机构;

所述触发机构包括第一轴杆(26),第一轴杆(26)转动连接于活动槽(22)的顶部内壁,第一轴杆(26)圆周外壁固定连接有多个环形阵列分布的叶板(27),安装板(21)靠近第一轴杆(26)的一端贯穿固定有多个均匀分布的聚流杯(28),聚流杯(28)设置成漏斗状;

所述顶针(24)圆周外壁设置有密布的刺头(34),刺头(34)和顶针(24)为一体结构;

所述主管(2)上套设有活动环(29),活动环(29)和安装板(21)之间销轴连接有同一个连杆(33),主管(2)两侧均开设有滑槽(30),滑槽(30)内滑动连接有滑块(31),滑块(31)和滑槽(30)内壁之间固定连接有同一个第二弹簧(32),滑块(31)和活动环(29)之间固定连接;

所述导气管(4)管口处连通有固定管头(35),固定管头(35)外侧转动连接有圆盘(36),圆盘(36)外侧连通有多个环形阵列分布的分气管(37),分气管(37)设置成Y形,圆盘(36)内侧固定连接有第二轴杆(38),第二轴杆(38)内侧固定连接有桨叶(39);

所述釜体(1)顶部开设有活动口(42),活动口(42)内设置有齿杆(43),齿杆(43)后端开设有定向槽(44),定向槽(44)内滑动连接有定向块(45),定向块(45)和活动口(42)后端内壁之间固定连接,齿杆(43)底部固定连接有柱塞(46),柱塞(46)顶部固定连接有取样杯(47),釜体(1)顶部固定连接有第二电机(48),第二电机(48)输出轴连接有齿轮(49),齿轮(49)和齿杆(43)啮合连接;

主管(2)转动时,物料会从聚流杯(28)处进行集中,进入到活动槽(22)内,对叶板(27)形成冲击,叶板(27)绕着第一轴杆(26)转动,转动的叶板(27)和顶板(23)发生碰撞,两个顶板(23)分别向上和向下移动,继而同步带动对应的顶针(24)移动。
