1.一种金相抛磨机磨样夹具，其特征在于，包括：支架和夹持机构，其中：夹持机构包括连接头(1)和夹持头(2)，连接头(1)可水平调节的安装在支架上，夹持头(2)可上下调节的安装在连接头(1)上，夹持头(2)上至少设有三个可水平调节的夹爪(3)，且所有夹爪(3)周向排布。

2.根据权利要求1所述的金相抛磨机磨样夹具，其特征在于，还包括施压件(4)，施压件(4)可上下调节的安装在夹持头(2)，且施压件(4)位于所有夹爪(3)的内侧。

3.根据权利要求1所述的金相抛磨机磨样夹具，其特征在于，施压件(4)为弹性件；优选地，施压件(4)为柱形弹簧；优选地，施压件(4)偏心安装在夹持头(2)上。

4.根据权利要求1所述的金相抛磨机磨样夹具，其特征在于，夹持头(2)上且位于所有夹爪(3)的内侧设有竖直固定的套筒A(5)，套筒A(5)的侧壁设有紧固螺栓A(6)；施压件(4)的一端位于套筒A(5)内并由紧固螺栓A(6)固定。

5.根据权利要求4所述的金相抛磨机磨样夹具，其特征在于，夹爪(3)包括基体部(301)和夹持部(302)，基体部(301)可水平调节的安装在夹持头(2)上，夹持部(302)位于基体部(301)靠近套筒A(5)的一侧并突出基体部(301)的壁面，且各夹爪(3)的夹持部(302)均位于套筒A(5)的下方。

6.根据权利要求1‑5中任一项所述的金相抛磨机磨样夹具，其特征在于，夹持头(2)包括连接杆(201)和导向杆(202)，连接杆(201)可上下调节的安装在连接头(1)上；导向杆(202)水平布置，导向杆(202)的一端与连接杆(201)固定，且导向杆(202)设有多个，所有导向杆(202)绕连接杆(201) 周向环布；夹爪(3)具有滑套A(7)，滑套A(7)可滑动地套装在导向杆(202)上并由紧固螺栓B(8)固定；

优选地，导向杆(202)远离连接杆(201)一端设有限位部A(9)；

优选地，导向杆(202)的横截面为矩形，滑套A(7)为与导向杆(202)适配的矩形套。

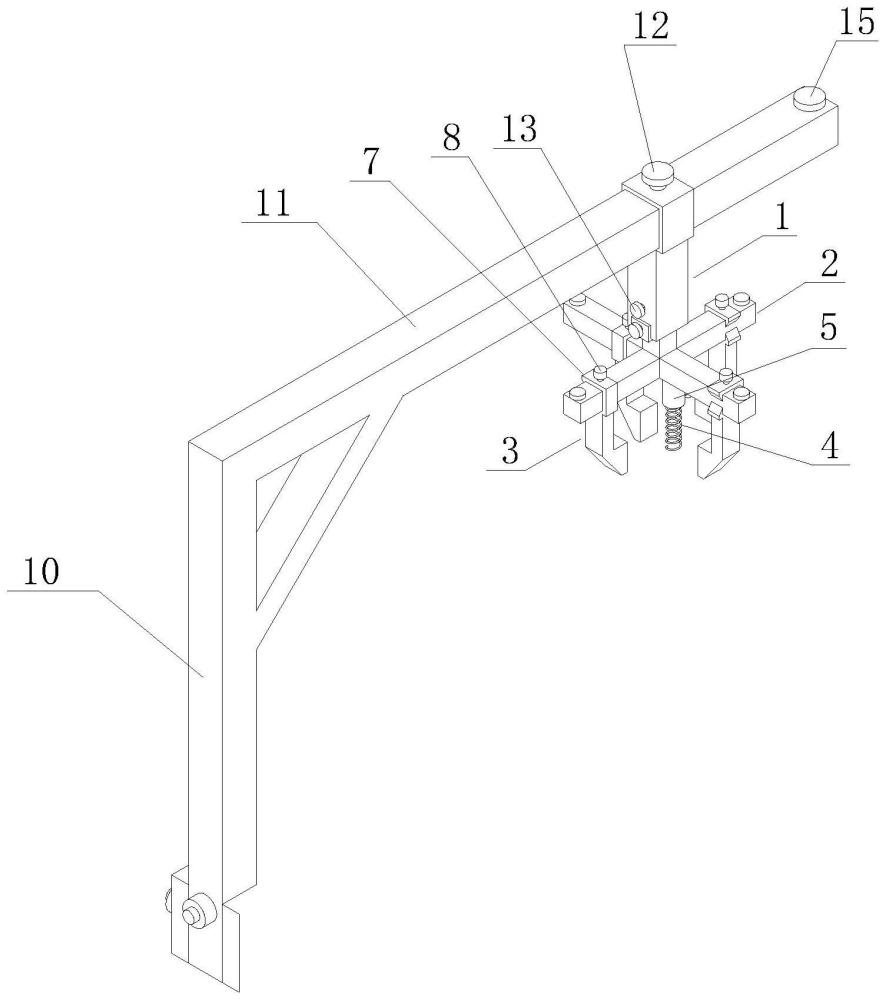

7.根据权利要求1‑5中任一项所述的金相抛磨机磨样夹具，其特征在于，支架包括立杆(10)和与立杆(10)固定的横杆(11)；连接头(1)包括竖直布置的套筒B(101)和固定在套筒B(101)顶端的滑套B(102)；滑套B(102)可滑动地安装在横杆(11)上并由紧固螺栓C(12)固定；连接杆(201)竖直布置，连接杆(201)的顶端位于套筒B(101)内并由紧固螺栓D(13)固定。

8.根据权利要求7所述的金相抛磨机磨样夹具，其特征在于，套筒B(101)的下端口设有防脱挡块(14)，连接杆(201)顶端的侧壁上设有限位挡块(2011)，且限位挡块(2011)位于防脱挡块(14)的上方；

优选地，套筒B(101)为矩形套筒，连接杆(201)为矩形杆。

9.根据权利要求7所述的金相抛磨机磨样夹具，其特征在于，横杆(11)的横截面形状为矩形，滑套B(102)为与横杆(11)适配的矩形套；

优选地，横杆(11)的一端与立杆(10)固定，横杆(11)的另一端设有限位部B(15)。

10.一种金相抛磨机，其特征在于，包括如权利要求1‑9任一项所述的金相抛磨机磨样夹具。
