专利号: 2022100694939
申请人: 陈秀英
专利类型:发明专利
专利状态:授权未缴费
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2023-08-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

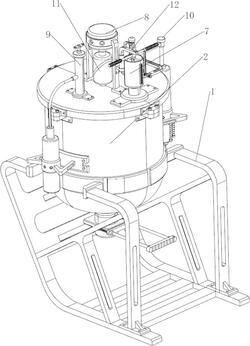

1.一种生物技术用具有恒温功能发酵装置,其特征是,包括有支脚(1)、储料框(2)、空心框(3)、挡料板(4)、第一手拉杆(5)、第一弹簧(6)、进料机构(7)和搅拌机构(8),支脚(1)上部设有储料框(2),储料框(2)一侧设有空心框(3),空心框(3)内部滑动式设有挡料板(4),挡料板(4)一侧设有第一手拉杆(5),挡料板(4)两侧均与空心框(3)之间连接有第一弹簧(6),储料框(2)一侧设有进料机构(7),储料框(2)顶部设有搅拌机构(8);

进料机构(7)包括有量杯(71)、第一滑套(72)、堵塞杆(73)、第二手拉杆(74)和第二弹簧(75),储料框(2)一侧设有量杯(71),量杯(71)一侧设有第一滑套(72),第一滑套(72)中部滑动式连接有堵塞杆(73),堵塞杆(73)上部设有第二手拉杆(74),堵塞杆(73)一侧与第一滑套(72)底部之间连接有第二弹簧(75);

搅拌机构(8)包括有第一支架(81)、电机(82)、转轴(83)、五角杆(84)、搅拌杆(85)和连接杆(86),储料框(2)顶部设有第一支架(81),第一支架(81)上设有电机(82),电机(82)输出轴一侧设有转轴(83),转轴(83)与储料框(2)转动式连接,转轴(83)一侧滑动式设有五角杆(84),五角杆(84)底部设有搅拌杆(85),搅拌杆(85)上部设有连接杆(86),连接杆(86)与储料框(2)内壁接触;

还包括有储存机构(9),储存机构(9)包括有加压柱(91)、管道(92)、堵塞块(93)、第二支架(94)、储料箱(95)和第三弹簧(96),储料框(2)一侧设有加压柱(91),加压柱(91)内部滑动式连接有堵塞块(93),堵塞块(93)与加压柱(91)之间连接有第三弹簧(96),加压柱(91)上设有管道(92),储料框(2)上设有第二支架(94),第二支架(94)内部设有储料箱(95),储料箱(95)顶部与管道(92)底部连接;

还包括有挤压机构(10),挤压机构(10)包括有第三支架(101)、挤压框(102)、挤压杆(103)、加热管(104)、第四弹簧(105)、支柱(106)、进水管(107)和第四支架(108),储料框(2)上设有第三支架(101),第三支架(101)内部设有挤压框(102),挤压框(102)内部滑动式连接有挤压杆(103),挤压杆(103)下部开有2个小孔,挤压杆(103)一侧与挤压框(102)内壁上部之间连接有第四弹簧(105),挤压框(102)一侧周围均匀设有多个加热管(104),挤压框(102)上对称设有支柱(106),支柱(106)均与挤压杆(103)配合,挤压框(102)一侧连接有进水管(107),进水管(107)与储料框(2)连接,进水管(107)位于储料框(2)内部,储料框(2)三侧均上下对称设有第四支架(108),第四支架(108)均与进水管(107)连接;

还包括有推动机构(11),推动机构(11)包括有滑杆(111)、第二滑套(112)、第五弹簧(113)和空间凸轮(114),储料框(2)一侧设有滑杆(111),滑杆(111)上滑动式设有第二滑套(112),第二滑套(112)一侧与挤压杆(103)上部连接,第二滑套(112)中部与滑杆(111)上部之间连接有第五弹簧(113),转轴(83)上部设有空间凸轮(114),空间凸轮(114)与第二滑套(112)一侧接触。

2.如权利要求1所述的一种生物技术用具有恒温功能发酵装置,其特征是,还包括有卡位机构(12),卡位机构(12)包括有支块(121)、第五支架(122)、挡块(123)、拨块(124)和扭力弹簧(125),第二滑套(112)一侧设有支块(121),第一支架(81)上设有第五支架(122),第五支架(122)一侧转动式设有挡块(123),第二手拉杆(74)一侧设有拨杆,支块(121)一侧转动式设有拨块(124),拨杆与拨块(124)配合,拨块(124)与支块(121)之间连接有2个扭力弹簧(125)。

3.如权利要求2所述的一种生物技术用具有恒温功能发酵装置,其特征是,电机(82)为伺服电机。
