专利号: 2022100738161
申请人: 滁州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-08-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

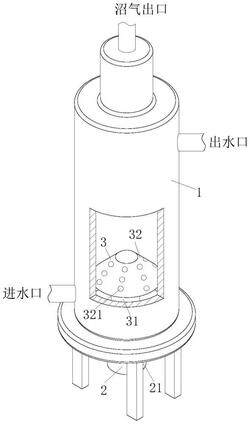

1.一种用于污水处理的阻泥式生物厌氧反应器,包括厌氧反应器本体(1),其特征在于:还包括:

辅助模块(2),所述辅助模块(2)包括外部气罐、进气管(21)以及多个曝气管(22);所述进气管(21)安装在厌氧反应器本体(1)的底部,进气管(21)一端与外部气罐连通,另一端位于厌氧反应器本体(1)内,且进气管(21)的外圈上均匀开设有一组通孔(211);每个所述通孔(211)位置的进气管(21)外壁上分别连接有曝气管(22),且曝气管(22)上均匀开设有一组曝气孔(221);

所述进气管(21)的端部设置有阻挡模块(3);所述阻挡模块(3)包括滑动安装在进气管(21)的推动柱(31)以及与推动柱(31)连接的截面为弧形的阻挡盖(32);所述阻挡盖(32)的端部与厌氧反应器本体(1)的内壁接触,且阻挡盖(32)上均匀开设有一组一号孔(321),且阻挡盖(32)通过复位弹簧连接在进气管(21)的外壁上;

所述推动柱(31)由螺杆(311)以及截面为圆台状的一号柱(312)组成;所述进气管(21)的内壁上布设有与螺杆(311)相配合的滚珠(313),且滚珠(313)的直径大于通孔(211)的直径;所述进气管(21)的外圈上开设有环形槽(212),环形槽(212)内设置有安装块(4),且复位弹簧连接安装块(4)与阻挡盖(32);

同一个水平面上每两个所述曝气孔(221)构成一组,每组中的曝气孔(221)的朝向一个向左,另一个向右;

所述阻挡盖(32)的下表面上设置有一组由PVC塑料以及软毛组成的半软性填料(5)。

2.根据权利要求1所述的一种用于污水处理的阻泥式生物厌氧反应器,其特征在于:每个远离所述进气管(21)一端的曝气管(22)的端部距离厌氧反应器本体(1)内壁间的距离不大于十厘米。

3.根据权利要求1所述的一种用于污水处理的阻泥式生物厌氧反应器,其特征在于:所述安装块(4)由滑块(41)以及一号块(42)组成;所述一号块(42)安装在滑块(41)上,一号块(42)与滑块(41)间的夹角为60°,滑块(41)滑动安装在环形槽(212)内,且复位弹簧连接一号块(42)与阻挡盖(32)。

4.根据权利要求1所述的一种用于污水处理的阻泥式生物厌氧反应器,其特征在于:每个所述一号孔(321)的内壁上分别设置有弹片一(6)以及弹片二(7);所述弹片一(6)以及弹片二(7)分别安装在相对立的一号孔(321)内壁上,且弹片一(6)以及弹片二(7)与一号孔(321)的内壁间的夹角均为60°。

5.根据权利要求4所述的一种用于污水处理的阻泥式生物厌氧反应器,其特征在于:每个所述弹片一(6)以及弹片二(7)的端部分别设置有一组截面为三角形的破碎块(8)。
