专利号: 2022100748197
申请人: 河北临空集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

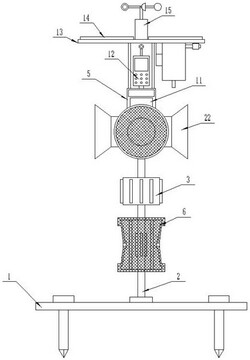

1.一种智慧城市环境监测系统,包括底板(1)和固定杆(2),其特征在于:所述底板(1)上端中心位置垂直固定安装设置有固定杆(2),所述固定杆(2)外侧端位置环绕固定安装设置有反光板(3),所述固定杆(2)外侧端位置环绕固定安装设置有捕虫网(6),所述固定杆(2)外侧端位置固定安装设置有诱虫灯(10),所述固定杆(2)外侧固定安装设置有固定架(7),所述固定架(7)一侧固定安装设置有电网(8),所述捕虫网(6)两侧端位置开设有进入孔(9),所述固定杆(2)上端位置固定安装设置有第一壳体(4),所述第一壳体(4)内部位置固定安装设置有蓄电池(25),所述蓄电池(25)为锂电池,所述第一壳体(4)上端位置固定安装设置有空心块(5),所述第一壳体(4)外侧设置有方位检测机构,所述空心块(5)内部位置设置有转向机构(45),所述空心块(5)上端位置活动安装设置有噪音检测器(12),所述空心块(5)前端位置固定安装设置有控制箱(11),所述控制箱(11)与控制终端无线连接,所述控制箱(11)与噪音检测器(12)电性连接,所述空心块(5)上端位置固定安装设置有挡雨板(13),所述挡雨板(13)下端右侧设置有空气检测机构,所述挡雨板(13)上端位置固定安装设置有太阳能电池板(14),所述挡雨板(13)上端中心位置固定安装设置有风速检测器(15),所述底板(1)两侧设置有固定机构(67);所述方位检测机构包括喇叭管(22)、防尘网(23)、电流传感器(24)、振动薄板(27)、滑槽(26)、第一弹簧(28)、穿孔(31)、第一导电杆(30)和第二导电杆(29),所述第一壳体(4)外侧均匀固定安装设置有若干个喇叭管(22),所述喇叭管(22)内部固定安装设置有防尘网(23),所述喇叭管(22)上端位置开设有穿孔(31),所述喇叭管(22)内部上下两侧位置均开设有滑槽(26),所述滑槽(26)内部位置活动卡接设置有振动薄板(27),所述振动薄板(27)与滑槽(26)内侧壁之间位置固定连接设置有第一弹簧(28),所述第一壳体(4)内部两侧端位置镶嵌固定设置有电流传感器(24),所述喇叭管(22)内部位置水平固定安装设置有第一导电杆(30),所述第一导电杆(30)一侧活动套接设置有第二导电杆(29),所述第二导电杆(29)固定在振动薄板(27)一侧,所述诱虫灯(10)与第一导电杆(30)电性连接,并且连接线路穿过电流传感器(24)检测口,所述电流传感器(24)与控制箱(11)电性连接。

2.根据权利要求1所述的一种智慧城市环境监测系统,其特征在于:所述转向机构(45)包括电机(17)、转轴(16)、第一齿轮(18)、第二齿轮(19)、安置槽(20)和滚珠(21),所述空心块(5)内部活动穿插设置有转轴(16),所述转轴(16)上端固定在噪音检测器(12)底端位置,所述第一壳体(4)内部开设有安置槽(20),所述转轴(16)下端位置活动穿入安置槽(20)内部,所述安置槽(20)内部活动卡接设置有若干个滚珠(21),所述滚珠(21)紧贴在转轴(16)外侧,所述转轴(16)外侧环绕固定安装设置有第二齿轮(19),所述空心块(5)内部上端位置固定安装设置有电机(17),所述电机(17)为步进电机,并且与控制箱(11)电性连接,所述电机(17)输出端位置固定安装设置有第一齿轮(18),所述第一齿轮(18)与第二齿轮(19)啮合。

3.根据权利要求2所述的一种智慧城市环境监测系统,其特征在于:所述空气检测机构包括比对模块(43)、储存模块(44)、第二壳体(32)、电动推杆(53)、推板(54)、吸入管(33)、灰尘检测器(34)、第一橡胶瓣膜(35)、过滤网(42)、活性炭吸附板(39)、污染物检测器(51)、活动板(36)、排气管(40)、第二橡胶瓣膜(41)、把手(37)、拉环(38)、钢丝绳(47)、第一空腔(46)、第二弹簧(50)、卡块(48)、卡槽(49)和槽体(52),所述挡雨板(13)下端位置固定安装设置有第二壳体(32),所述第二壳体(32)左侧端位置固定安装设置有比对模块(43),所述第二壳体(32)左侧固定安装设置有储存模块(44),所述比对模块(43)与储存模块(44)均与控制箱(11)电性连接,所述第二壳体(32)右侧水平固定安装设置有吸入管(33),所述吸入管(33)右侧固定安装设置有灰尘检测器(34),所述吸入管(33)内部固定安装设置有第一橡胶瓣膜(35),所述第二壳体(32)内部位置水平固定安装设置有电动推杆(53),所述电动推杆(53)一侧固定安装设置有推板(54),所述第二壳体(32)内部固定安装设置有污染物检测器(51),所述第二壳体(32)右侧端位置活动卡接设置有活动板(36),所述活动板(36)左侧固定安装设置有过滤网(42),所述第二壳体(32)下端中心位置垂直固定安装设置有排气管(40),所述排气管(40)内部位置固定安装设置有第二橡胶瓣膜(41),所述活动板(36)左侧开设有槽体(52),所述槽体(52)内部过盈卡接设置有活性炭吸附板(39),所述活动板(36)内部开设有第一空腔(46),所述活动板(36)右侧端位置固定安装设置有把手(37),所述第一空腔(46)内部活动卡接设置有卡块(48),所述卡块(48)一侧与第一空腔(46)内侧壁之间位置固定连接设置有第二弹簧(50),所述卡块(48)一侧固定安装设置有钢丝绳(47),所述钢丝绳(47)一侧固定安装设置有拉环(38),所述第二壳体(32)内部开设有卡槽(49),所述卡槽(49)与卡块(48)契合。

4.根据权利要求3所述的一种智慧城市环境监测系统,其特征在于:所述固定机构(67)包括加固机构、锚固杆(55)、敲击块(56)、凹槽(57)和第二空腔(58),所述底板(1)两侧端位置均垂直固定安装设置有锚固杆(55),所述锚固杆(55)内部开设有第二空腔(58),所述锚固杆(55)上端位置固定安装设置有敲击块(56),所述敲击块(56)上端开设有凹槽(57),所述锚固杆(55)内部两侧设置有加固机构。

5.根据权利要求4所述的一种智慧城市环境监测系统,其特征在于:所述加固机构包括竖直杆(60)、挤压块(61)、孔槽(59)、橡胶环(62)、固定环(64)、活动环(65)、第三弹簧(66)和加固杆(63),第二空腔(58)内部活动穿插设置有竖直杆(60),所述竖直杆(60)上端阻尼活动延伸至凹槽(57)内部,所述竖直杆(60)外侧环绕设置有挤压块(61),所述锚固杆(55)两侧均开设有孔槽(59),所述孔槽(59)内部位置固定安装设置有橡胶环(62),所述孔槽(59)内部中心位置固定安装设置有固定环(64),所述固定环(64)中心位置活动穿插设置有加固杆(63),所述加固杆(63)活动穿过橡胶环(62)中心位置,所述加固杆(63)右侧紧贴在挤压块(61)下端,所述加固杆(63)外侧端位置环绕固定安装设置有活动环(65),所述活动环(65)与固定环(64)之间位置固定连接设置有第三弹簧(66)。

6.根据权利要求5所述的一种智慧城市环境监测系统,其特征在于:所述电网(8)、固定架(7)、诱虫灯(10)均位于捕虫网(6)内侧。

7.根据权利要求6所述的一种智慧城市环境监测系统,其特征在于:所述蓄电池(25)与太阳能电池板(14)电性连接,所述风速检测器(15)与控制箱(11)电性连接。

8.根据权利要求7所述的一种智慧城市环境监测系统,其特征在于:所述电流传感器

(24)型号为ES300C。
