专利号: 2022100759632
申请人: 临沂裕隆建材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

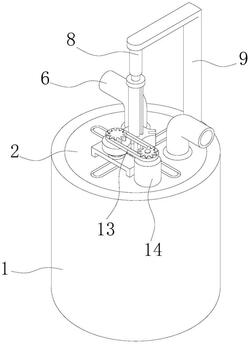

1.一种半水石膏用混合搅拌反应釜,包括反应釜本体(1),其特征在于:所述反应釜本体(1)顶端固定连接有承载板(2),反应釜本体(1)底端贯通连接有出料口(3),出料口(3)内壁固定连接有凸块(4),承载板(2)内部插接有移动架(5),承载板(2)内部远离移动架(5)一端贯通连接有进料管(6),移动架(5)顶端固定连接有动力杆(7),动力杆(7)顶端转动连接有伸缩杆(8),伸缩杆(8)顶端固定连接有支撑架(9),动力杆(7)外表面位于承载板(2)上方套接有动力环(10),动力环(10)外表面接触有转动轮(11),转动轮(11)顶端固定连接有动力齿轮(12),动力齿轮(12)外表面套接有齿条(13),齿条(13)内部远离动力齿轮(12)一端啮合有电机(14),移动架(5)底端固定连接有插杆(15),插杆(15)外表面套接有清理板(16),承载板(2)底端位于移动架(5)外表面固定连接有导向槽(17),移动架(5)底端位于导向槽(17)内部固定连接有顶杆(18),顶杆(18)底端插接有延长杆(19),延长杆(19)顶端与顶杆(18)之间套接有压缩弹簧(20),延长杆(19)底端固定连接有清理杆(21);

所述反应釜本体(1)内壁固定连接有齿槽(22),齿槽(22)外表面接触有连接齿轮(23),连接齿轮(23)底端套接有转动环(24),转动环(24)内部远离连接齿轮(23)一端固定连接有刮板(25),连接齿轮(23)底端位于转动环(24)下方固定连接有主动轮(26),主动轮(26)远离转动环(24)一端啮合有从动轮(27),从动轮(27)远离主动轮(26)一端固定连接有搅拌杆(28),搅拌杆(28)与从动轮(27)之间套接有支撑板(29)。

2.根据权利要求1所述的一种半水石膏用混合搅拌反应釜,其特征在于:所述承载板(2)内部开设有与移动架(5)啮合的移动槽,移动架(5)与承载板(2)组成滑动连接,移动架(5)呈十字形状设置。

3.根据权利要求1所述的一种半水石膏用混合搅拌反应釜,其特征在于:所述伸缩杆(8)有液压缸与液压杆组成,支撑架(9)远离伸缩杆(8)一端与反应釜本体(1)外壁固定连接。

4.根据权利要求1所述的一种半水石膏用混合搅拌反应釜,其特征在于:所述动力环(10)底端与承载板(2)顶端通过支架组成转动连接,动力杆(7)与动力环(10)组成滑动连接,转动轮(11)底端与承载板(2)顶端通过连接架组成转动连接。

5.根据权利要求1所述的一种半水石膏用混合搅拌反应釜,其特征在于:所述转动轮(11)外表面设置有拨杆,转动轮(11)通过拨杆带动动力环(10)旋转,动力环(10)外壁开设有四个圆弧槽与四个拨动槽,电机(14)底端与承载板(2)上表面连接。

6.根据权利要求1所述的一种半水石膏用混合搅拌反应釜,其特征在于:所述清理板(16)呈十字形状设置,清理板(16)外表面与导向槽(17)内壁啮合设置,清理板(16)与插杆(15)紧密接触,清理板(16)由海绵构成,清理板(16)外表面固定连接有限位块,反应釜本体(1)内壁设置有与限位块啮合的限位环。

7.根据权利要求1所述的一种半水石膏用混合搅拌反应釜,其特征在于:所述插杆(15)外表面位于清理板(16)下方固定连接有挡块,顶杆(18)贯通清理板(16),延长杆(19)与顶杆(18)组成滑动连接,清理杆(21)外表面开设有螺纹槽,出料口(3)内壁的凸块(4)与清理杆(21)外表面啮合,清理杆(21)与出料口(3)啮合设置。

8.根据权利要求1所述的一种半水石膏用混合搅拌反应釜,其特征在于:所述连接齿轮(23)与齿槽(22)啮合设置,转动环(24)内壁设置有与插杆(15)啮合的插孔,刮板(25)由橡胶组成,刮板(25)呈倾斜角度设置,刮板(25)与反应釜本体(1)内壁接触,连接齿轮(23)与主动轮(26)通过连接杆组成固定连接,搅拌杆(28)外表面开设有碾压槽。
