专利号: 2022100764378
申请人: 山东师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

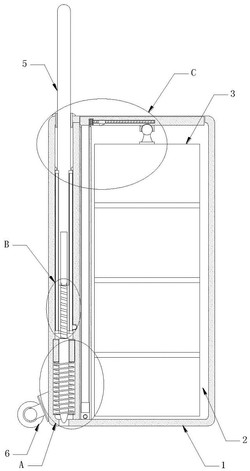

1.一种便携式现场勘测装置,包括主箱体(1),其特征在于:所述主箱体(1)的内部设置有用于放置勘测设备的主设备腔(2),且主设备腔(2)内活动连接有设备放置架(3),所述主箱体(1)左侧侧壁的内部呈竖向开设有与外部连通的插孔(4),所述插孔(4)的数量为两个,两个所述插孔(4)沿主箱体(1)呈前后对称设置,且两个插孔(4)的内部滑动连接有辅助推拉主箱体(1)的U形拉杆(5),所述主箱体(1)表面的下侧固定安装有与U形拉杆(5)配合实现主箱体(1)移动的滚轮(6);

所述U形拉杆(5)表面的内侧开设有U形槽(7),所述U形槽(7)的内部滑动连接有活动把(8),且U形槽(7)的顶部设置有推簧(9),所述推簧(9)的两端分别与活动把(8)和U形槽(7)固定连接,所述活动把(8)的两端且在U形槽(7)内均固定连接有实现U形拉杆(5)位置锁定的弹力扣(10),所述U形槽(7)内壁的两侧均固定连接有用于抵曲同侧弹力扣(10)的凸桩(11),所述插孔(4)的端部固定连接有用于与抵曲状态弹力扣(10)嵌合锁定的内口套(12);

所述插孔(4)的底部滑动连接有通过U形拉杆(5)上下位移驱动的自钉组件(13),且穿孔和主设备腔(2)内固定连接有通过U形拉杆(5)上下位移控制设备放置架(3)收展的气动弹出组件(14);

所述气动弹出组件(14)包括环状安装槽(141),所述环状安装槽(141)开设于U形拉杆(5)的表面,且环状安装槽(141)内活动套接有中空环状气囊(142),所述U形拉杆(5)表面的上侧固定连接有活动盘(143),所述插孔(4)内壁的下侧固定连接有固定盘(144),所述中空环状气囊(142)的两端分别固定连接在活动盘(143)和固定盘(144)上;

所述主设备腔(2)内壁的左侧固定连接有导向支撑管(145),所述主箱体(1)的内部固定穿插有管路(146),所述管路(146)的两端分别固定插接在中空环状气囊(142)的底部和导向支撑管(145)的底部进行气体输送;

所述导向支撑管(145)的内部滑动连接有通过气体推动的气密支柱(147),所述主箱体(1)的顶部开设有用于设备放置架(3)收展的箱口(148),且箱口(148)内设置有箱盖(149),所述箱盖(149)与气密支柱(147)固定连接,且箱盖(149)与设备放置架(3)之间通过动平衡机构(1410)进行连接。

2.根据权利要求1所述的一种便携式现场勘测装置,其特征在于:所述自钉组件(13)包括环槽(131),所述环槽(131)开设于插孔(4)内壁的底部,且环槽(131)的内部滑动连接有滑套(132),所述环槽(131)的内部放置于常态推动滑套(132)上移的顶簧(133),且滑套(132)的表面呈竖向转动插接有用于扦插入地面固定主箱体(1)的金属销钉(134),所述主箱体(1)的底部开设有与金属销钉(134)对应的弹出口(135);

所述金属销钉(134)表面的下侧开设有增加其与地层接触受力面积的定位螺旋纹路(136),且金属销钉(134)表面的上侧开设有带动其进行旋转的导向螺旋纹路(137),所述U形拉杆(5)的底端且在插孔(4)内开设有用于插入金属销钉(134)的插槽(138),且插槽(138)端口处固定连接有用于嵌入导向螺旋纹路(137)推旋金属销钉(134)的嵌头(139)。

3.根据权利要求1所述的一种便携式现场勘测装置,其特征在于:所述动平衡机构(1410)包括安装座(14101),所述安装座(14101)固定连接在箱盖(149)的底面,且安装座(14101)和箱盖(149)的底部开设有限位球槽(14102),所述限位球槽(14102)的内部转动嵌设有滚珠(14103),且滚珠(14103)通过支架与设备放置架(3)固定连接;

所述箱盖(149)的内部开设有内腔(14104),所述内腔(14104)的内壁转动连接有内轴(14105),所述内轴(14105)的端部与内腔(14104)之间套固有用于回转内轴(14105)的卷簧(14106),且内轴(14105)的左端固定套接有线轮(14107),且线轮(14107)上收卷有钢缆(14108),所述钢缆(14108)的线端贯穿箱盖(149)并固定连接在导向支撑管(145)上,所述箱盖(149)和安装座(14101)的表面开设有连通限位球槽(14102)的滑槽(14109),所述内轴(14105)的表面且在滑槽(14109)内螺纹套接有用于压固锁定滚珠(14103)的压扣(141010)。

4.根据权利要求1所述的一种便携式现场勘测装置,其特征在于:所述U形拉杆(5)的表面抓握处固定套接有胶套。

5.根据权利要求2所述的一种便携式现场勘测装置,其特征在于:所述金属销钉(134)与滑套(132)之间嵌设有旋转阻尼器。

6.根据权利要求2所述的一种便携式现场勘测装置,其特征在于:所述环槽(131)的内壁开设有竖向凹纹,所述滑套(132)的表面开设有与竖向凹纹嵌合的竖向凸纹。

7.根据权利要求1所述的一种便携式现场勘测装置,其特征在于:所述插孔(4)内壁的上侧固定连接有与活动盘(143)相配合的卡头。
