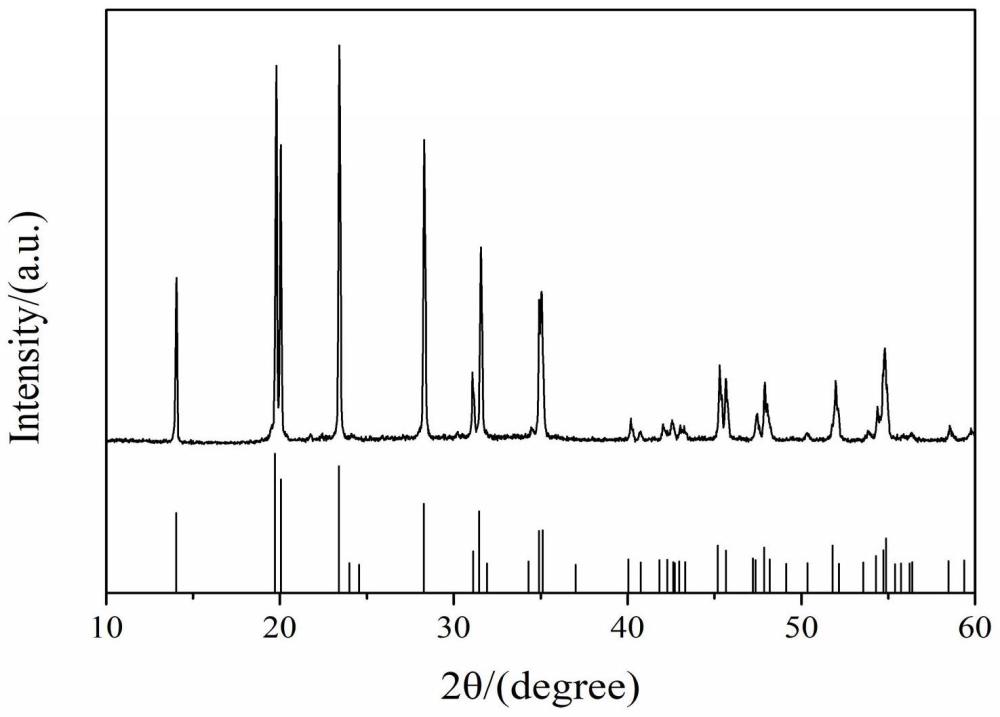

1.一种铁掺杂磷酸锆锂陶瓷型固体电解质的制备方法，其特征在于：该固体电解质的化学结构式为Li1+xFexZr2‑x(PO4)3，其中0＜x≤0.1；制备包括以下步骤：S1：称取Li2OH•H2O、Fe2O3、ZrO2粉料以及量取H3PO4，各原料的摩尔百分比的比例为(1～

1.1)：(0～0.1)：(2～1.9)：1，将Fe2O3、ZrO2先进行干燥，然后再将Li2OH•H2O研磨，依次将Fe2O3、ZrO2和研磨后的Li2OH•H2O加入到H3PO4中，边加入边搅拌；

S2：将混在一起的原料搅拌均匀后，装入培养皿中，在常压条件下烘干，将烘干的块状物磨细，装入坩埚中，在1125～1250 ℃条件下熔融4～6h然后经空气淬火后制得陶瓷粉末，将陶瓷粉末先进行研磨，然后采用湿法球磨后干燥；

S3：将步骤S2处理得到的陶瓷粉末称取定量装入压机模具中，加压5～10 MPa压成片，在常压空气中用坩埚盛装压好的片，并用该陶瓷粉末包埋，以1～3 ℃/min的升温速率加热至1150～1250 ℃，在该温度下保温6～10h，使陶瓷粉晶化，即可制得陶瓷型固体电解质。

2.根据权利要求1所述的制备方法，其特征在于：步骤S1中先将Fe2O3溶于装有H3PO4烧杯中，随后加入纳米ZrO2，最后加入Li2OH•H2O，放在磁力搅拌器上搅拌24～48h。

3.根据权利要求1所述的陶瓷型固体电解质的制备方法，其特征在于：步骤S1中，将Fe2O3、ZrO2进行干燥的温度为150～180℃，干燥时间为3～7天。

4.根据权利要求1所述的制备方法，其特征在于：步骤S2中将陶瓷粉末先手动研磨5～

10 min，球磨机中球磨介质为氧化锆球体，溶剂为无水乙醇，球体与陶瓷粉末的质量比为3:

1，球磨时间为10‑14h。

5.根据权利要求4所述的制备方法，其特征在于：氧化锆球体为两种不同直径的氧化锆球体，直径分别为2 mm和5 mm，两者质量比为1:1。

6.根据权利要求1所述的制备方法，其特征在于：步骤S2中所述坩埚为纯度不小于99 %的氧化铝坩埚。

7.采用权利要求1‑6任一项所述的制备方法制备的铁掺杂磷酸锆锂陶瓷型固体电解质。
