1.多模式诱导的红色荧光材料的制备方法，其特征在于：多模式诱导的红色荧光材料

2+ 2+ 2+ 2+

的化学式为MZnOS:xMn ，M为Ca ,Ba ,Sr 中的一种或多种，其中0

制备方法的具体步骤如下：

(1)将化合物A、含锌的化合物、含硫的化合物和含锰的化合物研磨混匀得到混合粉料；

其中化合物A为含钙的化合物、含锶的化合物、含钡的化合物中的一种或多种；研磨时加入乙醇，乙醇的加入量为化合物A、含锌的化合物、含硫的化合物和含锰的化合物的总质量的

3‑4倍；

(2)将步骤(1)的混合粉料置于温度为900‑1200℃、氩气氛围中煅烧3‑8h，冷却至室温，研磨即得多模式诱导的红色荧光材料。

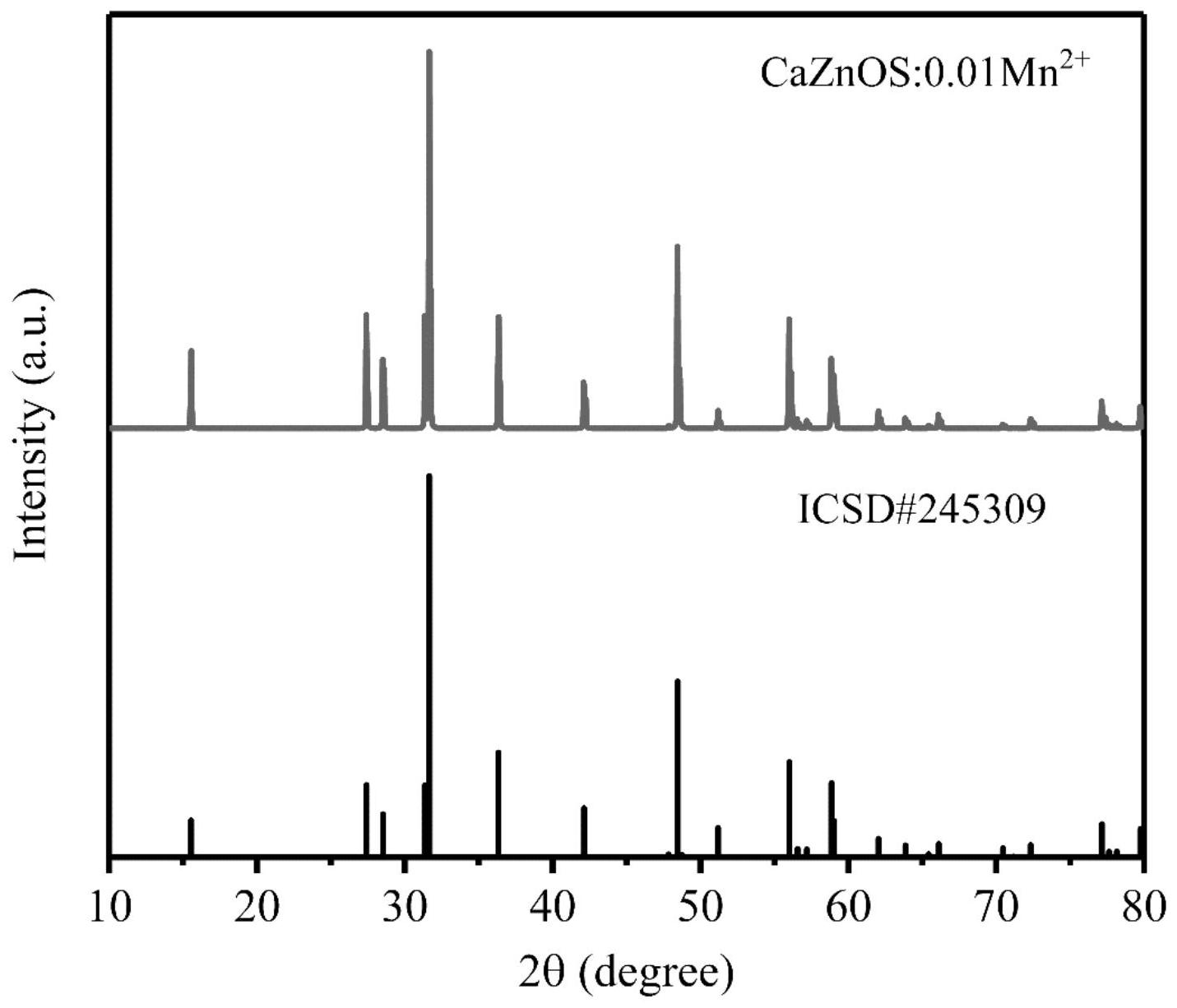

2.根据权利要求1所述多模式诱导的红色荧光材料的制备方法，其特征在于：含钙的化合物为碳酸钙、硝酸钙、氯化钙、氧化钙、氢氧化钙、草酸钙或醋酸钙。

3.根据权利要求1所述多模式诱导的红色荧光材料的制备方法，其特征在于：含锶的化合物为碳酸锶、硝酸锶、氯化锶、氧化锶、氢氧化锶、草酸锶或醋酸锶。

4.根据权利要求1所述多模式诱导的红色荧光材料的制备方法，其特征在于：含钡的化合物为碳酸钡、硝酸钡、氯化钡、氧化钡、氢氧化钡、草酸钡或醋酸钡。

5.根据权利要求1所述多模式诱导的红色荧光材料的制备方法，其特征在于：含锌的化合物为碳酸锌、硝酸锌、硫化锌、氯化锌、氧化锌、氢氧化锌、草酸锌或醋酸锌。

6.根据权利要求1所述多模式诱导的红色荧光材料的制备方法，其特征在于：含硫的化合物为硫化锌、硫化钡、硫化锶、硫化钙、硫化铝、硫化锗或硫化锡。

7.根据权利要求1所述多模式诱导的红色荧光材料的制备方法，其特征在于：含锰的化合物为碳酸锰、硝酸锰、氯化锰、氧化锰、二氧化锰、氢氧化锰或草酸锰。
