专利号: 2022100871384
申请人: 江西省港航建设投资集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

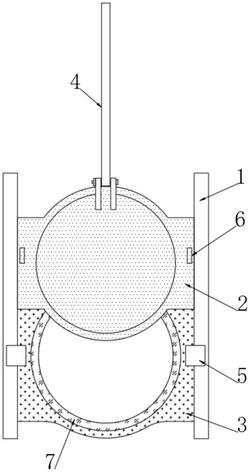

1.一种水利水电用抗腐蚀自修复型闸门,包括两个导轨(1),两个所述导轨(1)之间固定连接有定开口闸板(3),两个所述导轨(1)之间滑动连接有动合闸板(2),所述动合闸板(2)上端通过螺栓固定连接有控制杆(4),其特征在于:两个导轨(1)相互靠近的一端均固定连接有限位块(5),所述动合闸板(2)上固定连接有两个分别与限位块(5)匹配的楔块(6),所述定开口闸板(3)的中心内壁处设有换粉密封圈(7),所述换粉密封圈(7)与定开口闸板(3)内壁围成储粉腔(82),所述换粉密封圈(7)与定开口闸板(3)朝向动合闸板(2)的一端围成侧压腔(81),且侧压腔(81)与储粉腔(82)相互连通,所述侧压腔(81)朝向定开口闸板(3)的内壁固定镶嵌有多个均匀分布的水合修复球(9),且多个水合修复球(9)相互接触,所述储粉腔(82)内填充有铁磁性粉末,所述换粉密封圈(7)上内壁处设有检漏层;

所述水合修复球(9)包括气垫球层(91)以及固定连接在气垫球层(91)端部的内引芯(92),所述气垫球层(91)朝向换粉密封圈(7)的部分固定嵌入至换粉密封圈(7)内,所述气垫球层(91)内放置有多个水封片(12);

所述换粉密封圈(7)内壁开凿有凹陷槽,所述检漏层包括放置在凹陷槽内的吸油层(73)以及固定连接在凹陷槽口部的透色层(72),所述透色层(72)完全遮挡吸油层(73);

所述换粉密封圈(7)内部固定贯穿有导油杆(11),所述导油杆(11)的两端分别位于储粉腔(82)以及凹陷槽内,且导油杆(11)端部与吸油层(73)相互接触;

所述储粉腔(82)内还放置有多个水变球(10),所述水变球(10)为内部包裹有深色油液的水溶性球;

所述导油杆(11)和吸油层(73)均为亲油疏水材料制成,所述透色层(72)为透明结构;

所述气垫球层(91)为水溶性材料制成,所述内引芯(92)为磁性材料制成;

所述水封片(12)为端部粘接有磁条的柔性胶片,所述柔性胶片为fiberfix胶带。

2.根据权利要求1所述的一种水利水电用抗腐蚀自修复型闸门,其特征在于:所述侧压腔(81)和储粉腔(82)的连接处进行收口设置,即连接处的空隙不大于侧压腔(81)内壁与定开口闸板(3)之间的距离的一半。

3.根据权利要求1所述的一种水利水电用抗腐蚀自修复型闸门,其特征在于:所述定开口闸板(3)两端均开凿有环形槽,所述换粉密封圈(7)端部嵌入环形槽内,且在嵌入环形槽后对定开口闸板(3)加热,使换粉密封圈(7)端部与环形槽焊接。
