专利号: 2022100874240
申请人: 广东华晟安全职业评价有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2023-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

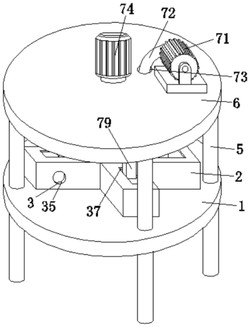

1.一种火炸药真空安定性试验用样品池,包括底座(1),其特征在于:所述底座(1)上固定连接有十字箱(2),所述十字箱(2)的内部连接有调节机构(3),所述调节机构(3)包括活塞(31)、固定套(32)、滑块(33)、弹簧(34)、透气孔(35)、滑槽(36)和滑孔(37),所述十字箱(2)的内壁上滑动连接有四个所述活塞(31),十字箱(2)的内壁上固定连接有四个所述固定套(32),四个固定套(32)上均滑动连接有所述滑块(33),四个滑块(33)和四个活塞(31)之间均固定连接有所述弹簧(34),十字箱(2)上开设有四个所述透气孔(35),四个滑块(33)的顶部均开设有所述滑槽(36),十字箱(2)的顶部开设有四个所述滑孔(37),四个滑孔(37)和四个滑槽(36)相对应,底座(1)上固定连接有四个支柱(5),四个支柱(5)的顶端共同固定连接有顶板(6),顶板(6)上连接有驱动机构(7),所述驱动机构(7)包括气泵(71)和抽气管(72),所述气泵(71)设于所述顶板(6)的顶部,气泵(71)和十字箱(2)之间固定连接有所述抽气管(72),十字箱(2)的底部设有放置机构(4);

所述放置机构(4)包括螺纹柱(41)和放置槽(42),所述十字箱(2)的底部螺纹连接有所述螺纹柱(41),螺纹柱(41)的顶端开设有所述放置槽(42);

所述放置机构(4)还包括橡胶圈(43)和底盘(44),所述螺纹柱(41)的底部固定连接有所述底盘(44),底盘(44)和螺纹柱(41)之间设有所述橡胶圈(43);

所述驱动机构(7)还包括压板(78)和压杆(79),四个滑槽(36)的内部均滑动连接有所述压杆(79),四个压杆(79)的顶部共同固定连接有所述压板(78);

所述驱动机构(7)还包括滑套(75)和滑杆(76),所述压板(78)的顶部固定连接有所述滑杆(76),顶板(6)上固定连接有所述滑套(75),滑杆(76)滑动连接于所述滑套(75)的内部;

所述驱动机构(7)还包括电机(74)和螺杆(77),顶板(6)的顶部固定连接有所述电机(74),电机(74)上活动连接有所述螺杆(77),螺杆(77)与所述滑杆(76)螺纹连接;

所述驱动机构(7)还包括顶孔(73),所述顶孔(73)开设于顶板(6)上,抽气管(72)位于顶孔(73)的内部;

所述滑槽(36)的截面呈直角梯形,所述滑槽(36)的底部呈斜面,四个压杆(79)分别滑动连接于四个滑孔(37)的内部。

2.根据权利要求1所述的一种火炸药真空安定性试验用样品池的试验方法,其特征在于:所述试验方法包括:

S1:将需要进行真空安定性测试的火炸药放到放置机构(4)上,通过螺旋的方式将放置机构(4)安装到十字箱(2)的底部,放置机构(4)将火炸药放进十字箱(2)的同时,可以保证十字箱(2)的底部气密性;

S2:将电机(74)与外部电源电性连接,开启电机(74),电机(74)启动后带动四个压杆(79)下压,从而使滑块(33)移动,进而使活塞(31)移动,使十字箱(2)内的气压先降低,此时十字箱(2)内的气压低于外部气压,但由于活塞(31)和滑块(33)之间有弹簧(34),所以弹簧(34)被拉伸;

S3:将气泵(71)与外部电源电性连接,启动气泵(71),通过抽气管(72)将十字箱(2)的空气进一步抽出,使十字箱(2)内逐渐接近真空状态,以观察火炸药是否会出现不稳定的情况;

S4:如果火炸药在十字箱(2)内气压逐渐降低的过程中发生爆炸,爆炸瞬间会使气压瞬间增大,增大的气压会使活塞(31)分别相互远离,以提供足够的空间来缓和因为爆炸所产生的气压瞬间增大,因此火炸药的爆炸就不会对十字箱(2)造成较大的冲击力,使十字箱(2)不易被震破,而如果火炸药没有爆炸,则表示火炸药的真空安定性较好。
