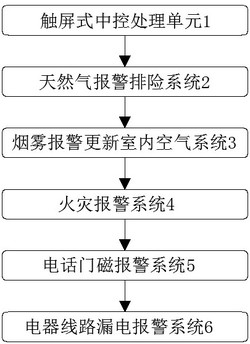

1.智能家居监控系统，包括触屏式中控处理单元（1）和设置在触屏式中控处理单元（1）内部的天然气报警排险系统（2），其特征在于：天然气报警排险系统（2）的一侧连接有烟雾报警更新室内空气系统（3），烟雾报警更新室内空气系统（3）的一侧设置有火灾报警系统（4），火灾报警系统（4）的一侧设置有电话门磁报警系统（5），电话门磁报警系统（5）的一侧设置有电器线路漏电报警系统（6）；

天然气报警排险系统（2）包括自动报警模组（21）和自动排险模组（22），自动报警模组（21）的内部设置有天然气浓度检测模块（211），天然气浓度检测模块（211）的一侧设置有多点浓度统计模块（212），多点浓度统计模块（212）的一侧设置有检测浓度比对模块（213），检测浓度比对模块（213）的一侧设置有5G报警模块（214），自动排险模组（22）的一侧设置有气阀关闭模块（221），气阀关闭模块（221）的一端设置有抽风机启动模块（222）。

2.如权利要求1所述的智能家居监控系统，其特征在于：通过天然气浓度检测模块（211）能够检测出室内泄漏天然气的浓度，提前在室内多处设置天然气浓度检测模块（211），并利用多点浓度统计模块（212）统计出室内多处的浓度，再利用检测浓度比对模块（213）对比出室内多处浓度，并根据浓度大小，通过5G报警模块（214）进行报警提示，通过气阀关闭模块（221）自动关闭天然气阀门，同时利用抽风机启动模块（222）启动抽风机，将泄漏的天然气抽除。

3.如权利要求2所述的智能家居监控系统，其特征在于：电话门磁报警系统（5）包括室内监控模块（51），设置在室内监控模块（51）一端的画面传输模块（52），画面传输模块（52）的一侧设置有响铃警报模块（53），响铃警报模块（53）的一侧设置有电磁开关模块（54），电磁开关模块（54）的一端设置有紧急号码预存模块（55），紧急号码预存模块（55）的一侧设置有智能电话拨打模块（56），通过室内监控模块（51）和画面传输模块（52）能够将室内的实时画面传输至移动端，同时利用响铃警报模块（53）发出警报声响，一方面恐吓陌生人员，另一方面提醒自家人员，同时利用启用电磁开关模块（54），使门窗被电磁块吸附住，在此之前，通过紧急号码预存模块（55）将紧急联系人号码录入电话门磁报警系统（5）中，通过智能电话拨打模块（56）联系紧急联系人。

4.如权利要求3所述的智能家居监控系统，其特征在于：电器线路漏电报警系统（6）包括电器漏电汇流模块（61）和线路漏电汇流模块（62），线路漏电汇流模块（62）的一侧设置有最大电流检测模块（63），最大电流检测模块（63）的一侧设置有漏电频率检测模块（64），漏电频率检测模块（64）的一端设置有漏电显色警示模块（65），漏电显色警示模块（65）的一侧设置有漏电维修定位模块（66）。

5.如权利要求4所述的智能家居监控系统，其特征在于：通过电器漏电汇流模块（61）能够将家居电器漏出的电流汇集起来，通过线路漏电汇流模块（62）能够将家居线路漏出的电流汇集起来，再通过最大电流检测模块（63）检测出漏出电流最大数值，通过漏电频率检测模块（64）检测出电器和线路漏电频率，再通过漏电显色警示模块（65）将漏电情况利用显色行为展现出来，最后通过漏电维修定位模块（66）将漏电部位定位出来。

6.如权利要求5所述的智能家居监控系统，其特征在于：触屏式中控处理单元（1）包括控制器（11）和设置在控制器（11）一侧的固定件（12），控制器（11）的内部设置有处理器（13）和插卡单元（14），控制器（11）的一侧开设有插槽（15），插槽（15）的内部设置有对接机构（16），控制器（11）的内部还设置有接应机构（17）和上接组件（18），控制器（11）的外表面上开设有安置槽（111），安置槽（111）的内部设置有背板（112），插卡单元（14）通过对接机构（16）与处理器（13）相连接。

7.如权利要求6所述的智能家居监控系统，其特征在于：对接机构（16）包括设置在插槽（15）内侧壁上的侧位板（161），设置在侧位板（161）外表面上的滑槽（162），设置在滑槽（162）内部的定位块（163）和活动块（164），以及设置在定位块（163）和活动块（164）之间的气压伸缩杆（165），活动块（164）的一侧设置有夹板（166），插卡单元（14）与夹板（166）相连接，夹板（166）的上表面设置有活动槽（167），夹板（166）的上端设置有定位组件（168），定位组件（168）通过活动槽（167）与夹板（166）活动连接。

8.如权利要求7所述的智能家居监控系统，其特征在于：定位组件（168）包括设置在活动槽（167）内部的位移块（1681），设置在位移块（1681）上端的加长板（1682），以及设置在加长板（1682）一端的下接板（1684），下接板（1684）的上端贯穿设置有穿管（1685），下接板（1684）的一侧设置有充气垫（1686），充气垫（1686）与穿管（1685）相连通，加长板（1682）的上表面设置有引管（1683），引管（1683）的一端与气压伸缩杆（165）相连通，引管（1683）的另一端与穿管（1685）相连通。

9.如权利要求8所述的智能家居监控系统，其特征在于：上接组件（18）包括设置在安置槽（111）内壁上的内板（181），开设在内板（181）外表面上的中通孔（182），设置在中通孔（182）内部的中通杆（183），以及设置在中通杆（183）外表面上的磁环（184），接应机构（17）包括设置在控制器（11）内部的接应板（171），开设在接应板（171）上表面的面槽（172），设置在接应板（171）内部的吸收机构（173），以及设置在接应板（171）一侧的按压囊（174），中通杆（183）与面槽（172）设置在同一垂直平面内，吸收机构（173）包括设置在接应板（171）内部的支杆（1731），设置在支杆（1731）外表面上的活性炭棒（1732）和端齿（1733），以及设置在接应板（171）内侧壁上的边位板A（1734）和边位板B（1735），边位板A（1734）与接应板（171）内壁活动连接，边位板A（1734）和边位板B（1735）的外表面上均设置有转动槽（1736），支杆（1731）的两端均与转动槽（1736）活动连接。

10.如权利要求9所述的智能家居监控系统，其特征在于：接应板（171）的一侧设置有透气栅（175），接应板（171）的内部还设置有封挡组件（176），封挡组件（176）包括设置在接应板（171）内部的拉伸封堵板（1761），设置在拉伸封堵板（1761）内部的支弹簧（1762），以及设置在拉伸封堵板（1761）一侧的滚动杆（1763），拉伸封堵板（1761）的外表面上设置有磁吸板（1764），拉伸封堵板（1761）的一端设置有齿条（1765），拉伸封堵板（1761）与透气栅（175）相对应，边位板B（1735）的一侧开设有卡接槽（17351），卡接槽（17351）的内部开设有内置槽（17352），卡接槽（17351）的内部设置有联动齿（17353），联动齿（17353）的一端设置有伸缩顶杆（17354），伸缩顶杆（17354）的一端设置有活动端头（17355），活动端头（17355）的一侧设置有活动软管（17356），活动软管（17356）的一端与按压囊（174）相连通，联动齿（17353）与端齿（1733）啮合连接，齿条（1765）与端齿（1733）啮合连接。
