专利号: 2022100957296
申请人: 广东石油化工学院
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

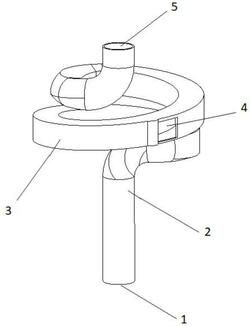

1.一种具有初滤功能的进风通道结构,其特征在于,包括螺旋管道,所述螺旋管道的内壁形成进风通道,所述螺旋管道的下端设置有与其连通的进风管,所述进风管具有进风口;

所述螺旋管道的上端设置有与其连通的出风管,所述出风管具有出风口;所述螺旋管道远离其螺旋中心轴一侧的侧壁上至少设置有1个初滤开口;所述初滤开口沿气流流动方向的长度为L,所述螺旋管道的内侧壁与外侧壁径向距为a,凸起部沿气流流动方向的剖面长度为b,凸出外壁面的最大高度为c,所述初滤开口的长度范围为0.4

所述初滤开口沿气流流动方向具有第一开口壁和第二开口壁,所述第一开口壁的外壁面上设置有与其连接的弧形凸起部;所述凸起部位于远离所述第二开口壁的一侧;所述凸起部的凸出端面尺寸要求为b/a<1,c/a<0.6。

2.根据权利要求1所述的具有初滤功能的进风通道结构,其特征在于,所述螺旋管道的外侧壁半径为R,内侧壁半径为r,所述螺旋管道的旋转角度为π‑6π,所述螺旋管道的螺旋中心轴轴向层高为单层螺旋管道高度的1‑2.5倍;所述螺旋管道的外侧壁与内侧壁之间距离要求1.5

3.根据权利要求2所述的具有初滤功能的进风通道结构,其特征在于,每个所述初滤开口对应一个独立的集尘区。

4.一种旋风分离器,其特征在于,包括权利要求1至3任一项所述的具有初滤功能的进风通道结构。

5.一种吸尘器,其特征在于,包括权利要求4所述的旋风分离器。
