专利号: 202210100093X
申请人: 新疆蒙鑫水泥有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

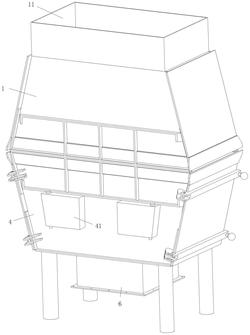

1.一种硅酸盐水泥生产线,包括双轴环锤式破碎机,所述环锤式破碎机包括上方为入料口(11)的上壳体(1)与两组环锤转子(2),其特征在于:还包括:传动机构(3),所述传动机构(3)包括A轴(31)、主动轴(32)、传动轴(33)与B轴(34),所述A轴(31)、主动轴(32)、传动轴(33)与B轴(34)由右至左水平放置,且后端均固接有相同的齿轮,所述各齿轮从左至右依次啮合;

下壳体(4),所述下壳体(4)前后两端各安装有两个油盒(41),所述A轴(31)与B轴(34)两端的贯穿位置位于油盒(41)内部;

所述A轴(31)与B轴(34)用于支撑环锤转子(2),所述A轴(31)与B轴(34)两端贯穿下壳体(4)前后侧壁,所述A轴(31)与B轴(34)两端依次套接安装有轴承(311)、轴承套(312)和缓冲环(313);

所述轴承套(312)顶部与靠近破碎机中间的一侧固接有弹簧(411)与弹簧板(412),所述弹簧板(412)为电磁铁材料,所述弹簧板(412)在破碎机正常工作时吸附于油盒(41)的顶壁与侧壁,所述油盒(41)顶壁与侧壁在弹簧板(412)的吸附部位埋设有电路和电极(413);

所述缓冲环(313)通过弹簧板(412)和弹簧(411)与贯穿位置实现压紧;

所述A轴(31)与B轴(34)贯穿下壳体(4)的位置外围开设有开口朝向破碎机中上方的半环形口(5),所述半环形口(5)内充填有相配合的半环形的制成块(51),所述制成块(51)内埋设有电线(52),所述电线(52)具有A端(521)与B端(522),所述A端(521)与外部电路在制成块(51)内部搭接,所述B端(522)与油盒(41)内壁埋设的电路在制成块(51)内部搭接,所述A端(521)与B端(522)通过制成块(51)的成型固定。

2.根据权利要求1所述的一种硅酸盐水泥生产线,其特征在于:所述油盒(41)采用不锈钢材料制成。

3.根据权利要求1所述的一种硅酸盐水泥生产线,其特征在于:所述油盒(41)内部填充润滑油,所述润滑油采用50号润滑油。

4.根据权利要求1所述的一种硅酸盐水泥生产线,其特征在于:所述缓冲环(313)采用硬质橡胶材料。

5.根据权利要求1所述的一种硅酸盐水泥生产线,其特征在于:所述制成块(51)采用PVC材料。

6.根据权利要求1所述的一种硅酸盐水泥生产线,其特征在于:所述弹簧(411)采用表面氧化处理的弹簧(411)钢材料制成。

7.根据权利要求1所述的一种硅酸盐水泥生产线,其特征在于:所述下壳体(4)左右两侧壁采用铰接,并使用连杆(23)机构开关压封。

8.根据权利要求1所述的一种硅酸盐水泥生产线,其特征在于:所述环锤转子(2)由锤体(21)、固定盘(22)与连杆(23)组成,所述固定盘(22)数量大于一,所述连杆(23)将各固定盘(22)可拆卸地固接在一起,形成一个圆柱体结构,所述锤体(21)均匀交错排列固定于连杆(23)上。

9.根据权利要求8所述的一种硅酸盐水泥生产线,其特征在于:所述锤体(21)采用45号钢支制成,加热至800度后回火处理。

10.根据权利要求1所述的一种硅酸盐水泥生产线,其特征在于:所述下壳体(4)下方开设有出料口(6),所述出料口(6)上设置有倒楔形的挡板(61),所述挡板(61)与出料口(6)侧壁间设置有网格板(62)。
