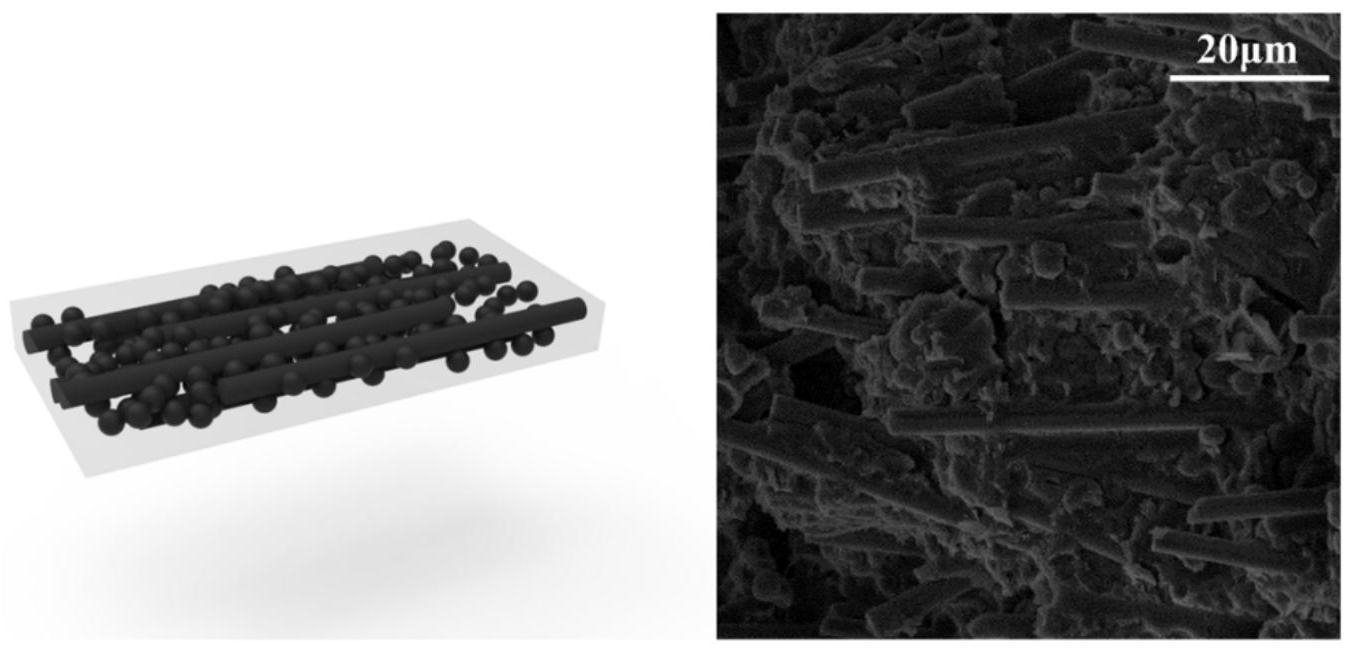

1.一种高强度高导热电磁屏蔽尼龙复合材料，其特征在于，由如下重量份的原料组成：尼龙树脂40～60份、碳纤维20～40份、中间相炭微球20～40份、分散剂0.1～5份、抗氧剂0.1～1份；

所述尼龙树脂为PA6和PA66以重量比5：1复配；

所述碳纤维直径10～20μm，长度2～5mm，含碳量高于95％；所述碳纤维为极性聚合物集束剂包覆碳纤维短切丝；

所述中间相炭微球粒径10～20μm，且石墨化程度99％以上。

2.如权利要求1所述高强度高导热电磁屏蔽尼龙复合材料，其特征在于，所述分散剂选自硅酮粉、TAF‑A、EBS、硬脂酸锌中的一种或几种。

3.如权利要求1所述高强度高导热电磁屏蔽尼龙复合材料，其特征在于，所述抗氧剂选自1098[N,N'‑双‑(3‑(3,5‑二叔丁基‑4‑羟基苯基)丙酰基)己二胺]或者626[双(2,4‑二叔丁基苯酚)季戊四醇二亚磷酸酯]，或者两者的混合物。

4.如权利要求1所述高强度高导热电磁屏蔽尼龙复合材料的制备方法，其特征在于，所述制备方法为：(1)将各原料于85℃真空烘干12h，按照配方，先将尼龙树脂、中间相炭微球、抗氧剂和分散剂混合，得到预混料；

(2)将预混料从双螺杆挤出机的主加料口加入，碳纤维通过侧喂料装置加入，经熔融挤出、冷却、切粒、干燥，得到尼龙复合材料。

5.如权利要求4所述制备方法，其特征在于，所述双螺杆挤出机的螺杆长径比为36～

46，挤出过程中温度范围在260～290℃。
