2+ 2+
1.一种Co ‑Zr /(2‑MeIm)x@PPy/GO纳米片,其特征在于,制备方法包括如下步骤:1)在超声辐射的条件下,将吡咯原位化学聚合于GO纳米片上,得PPy/GO纳米片;
2)在加热的条件下,将2‑氯甲基咪唑啉盐酸盐修饰PPy/GO纳米片上,得2‑MeIm/PPy/GO纳米片;

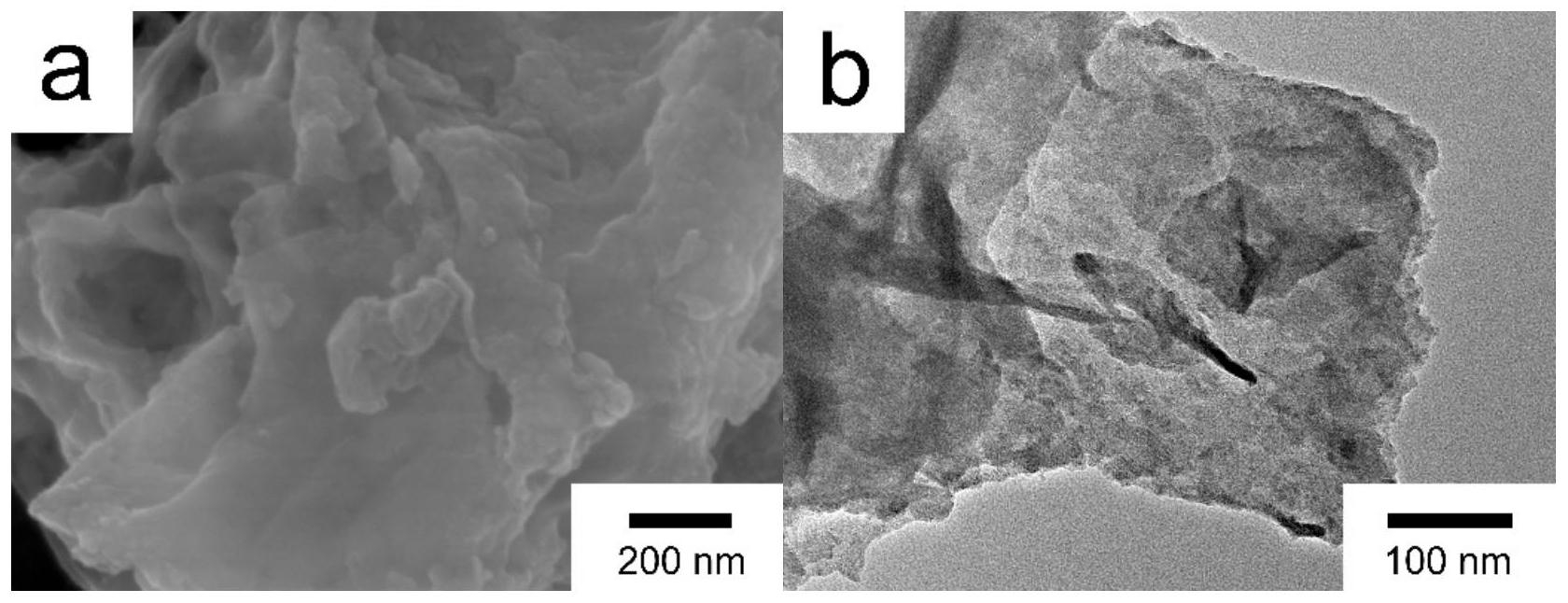

3)将2‑MeIm/PPy/GO纳米片和2‑甲基咪唑分散于甲醇中,然后依次加入氯化钴和氯化锆,静置,将钴锆双金属络合物负载到2‑MeIm/PPy/GO纳米片上,得到钴锆双金属络合物/聚2+ 2+
吡咯/氧化石墨烯纳米片Co ‑Zr /(2‑MeIm)x@PPy/GO纳米片。
2+ 2+
2.根据权利要求1所述的一种Co ‑Zr /(2‑MeIm)x@PPy/GO纳米片,其特征在于,步骤1)具体为:去离子水中加入GO纳米片超声分散,再加入吡咯,超声分散后加入FeCl3·6H2O,继续超声,所得产物依次用蒸馏水和乙醇进行洗涤,离心,真空干燥,得PPy/GO纳米片。
2+ 2+
3. 根据权利要求1所述的一种Co ‑Zr /(2‑MeIm)x@PPy/GO纳米片,其特征在于,步骤2)具体为:在容器中加入PPy/GO,DMF,2‑氯甲基咪唑啉盐酸盐,超声,加入KOH 粉末,超声后进行回流反应,冷却后所得产物依次用蒸馏水和乙醇进行洗涤,离心,真空干燥,得到2‑MeIm/PPy/GO纳米片。
2+ 2+
4.根据权利要求1所述的一种Co ‑Zr /(2‑MeIm)x@PPy/GO纳米片,其特征在于,回流反应温度为60℃,反应时间为24h。
2+ 2+
5. 根据权利要求1所述的一种Co ‑Zr /(2‑MeIm)x@PPy/GO纳米片,其特征在于,步骤3)具体为:在容器中加入2‑MeIm/PPy/GO,甲醇,2‑甲基咪唑,超声,在另一个容器中加入 CoCl2.6H2O,ZrCl4 和甲醇,将两种溶液混合封上保鲜膜,在25℃的条件下静置24 h,所得产2+ 2+
物依次用蒸馏水和乙醇进行洗涤,离心,真空干燥,得到Co ‑Zr /(2‑MeIm)x@PPy/GO纳米片。
2+ 2+
6.一种基于Co ‑Zr /(2‑MeIm)x@PPy/GO纳米片的修饰电极,其特征在于,是以泡沫镍2+ 2+
为基底电极,将权利要求1‑5任一项所述的Co ‑Zr /(2‑MeIm)x@PPy/GO纳米片附着在泡沫2+ 2+
镍上制成Co ‑Zr /(2‑MeIm)x@PPy/GO修饰电极。
2+ 2+
7.一种基于Co ‑Zr /(2‑MeIm)x@PPy/GO纳米片的修饰电极的制备方法,其特征在于,包括如下步骤:2+ 2+
1)将权利要求1‑5任一项所述的Co ‑Zr /(2‑MeIm)x@PPy/GO纳米片、乙炔黑及偏四氟乙烯,超声分散于1mL无水乙醇中,得分散均匀的复合修饰剂;
2)将分散均匀的复合修饰剂滴涂于干净的泡沫镍表面,室温下干燥,之后用压片机进2+ 2+
行压片,得到Co ‑Zr /(2‑MeIm)x@PPy/GO修饰电极。
2+ 2+
8.权利要求6所述的一种基于Co ‑Zr /(2‑MeIm)x@PPy/GO纳米片的修饰电极在超级电容器领域中的应用。
2+
9. 根据权利要求8所述的应用,其特征在于,方法如下:将权利要求6所述的基于Co ‑2+
Zr /(2‑MeIm)x@PPy/GO纳米片的修饰电极作为工作电极,Ag/AgCl电极为参比电极,铂片电极为辅助电极,组成三电极系统,在2 M 氢氧化钾溶液中实现超级电容器的性能测试。
