专利号: 2022101290612
申请人: 吉林农业科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

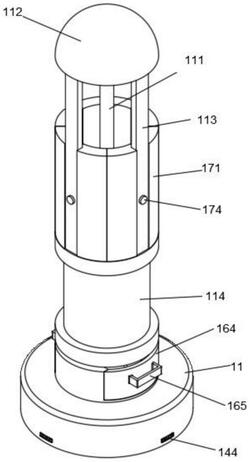

1.一种转动式经济管理文件写字用快速干燥装置,其特征在于:包括干燥体(1),所述干燥体(1)至少包括:

底盘(11),所述底盘(11)顶部中部连接有支撑杆(111),所述支撑杆(111)顶部连接有顶部体(112),所述顶部体(112)底部边缘处对称连接有连接板(113),所述连接板(113)底部连接有干套(114),所述干套(114)内表面开设有多个滑轨(115),所述滑轨(115)为螺旋结构方体槽,所述顶部体(112)内开设有一号仓(116);

传动体(12),所述传动体(12)包括位于所述一号仓(116)内的伺服电机(121),所述伺服电机(121)底部穿过所述一号仓(116),所述伺服电机(121)通过皮带(122)传动连接有套轴(123),所述套轴(123)与所述支撑杆(111)套接配合,所述套轴(123)底部位于所述干套(114)内表面对称设有多个套板(124),所述套板(124)一侧连接有卡板(125);

固定体(13),所述固定体(13)包括一对固定板(131),所述固定板(131)表面开设有卡槽(132),所述卡槽(132)与所述卡板(125)卡接配合,所述固定板(131)一侧开设有侧槽(133),所述侧槽(133)为部分圆柱体结构凹槽,所述固定板(131)一侧设有滑杆(139),所述滑杆(139)为半圆柱体,两个滑杆(139)合拢形成完整圆柱体,所述圆柱体与所述滑轨(115)滑动连接;

所述连接板(113)位于所述干套(114)顶部设有缓冲体(17),所述缓冲体(17)包括多个隔板(171),所述隔板(171)外表面中部开设有连接槽(172),所述连接槽(172)与所述连接板(113)插接配合,所述连接板(113)表面开设有连接口(117),所述连接槽(172)中部设有中轴(173),所述中轴(173)穿过所述连接口(117)螺纹连接有螺杆(174),所述螺杆(174)与所述连接口(117)卡接配合,所述隔板(171)内表面中部开设有滑槽(175),所述滑槽(175)底部与所述滑轨(115)相连通;

所述滑槽(175)内两侧表面对称开设有导槽(176),所述导槽(176)内设有二号橡胶垫(177),所述套轴(123)表面中部设有间隔环(129),所述套轴(123)位于所述间隔环(129)顶部表面设有往复螺纹,所述套轴(123)位于所述间隔环(129)顶部表面螺纹连接有引导体(18),所述引导体(18)包括与所述套轴(123)螺纹连接的引导环(181),所述引导环(181)侧表面对称设有多个压杆(182),所述固定板(131)顶部设有托板(138),所述压杆(182)与所述托板(138)卡接配合。

2.根据权利要求1所述的转动式经济管理文件写字用快速干燥装置,其特征在于:所述固定板(131)表面开设有通口(134),所述通口(134)与所述侧槽(133)相连通,所述侧槽(133)内开设有圆柱结构凹槽,所述圆柱结构凹槽内设有一号橡胶垫(135),所述通口(134)内插接配合有挤压体(136),所述挤压体(136)表面套接有二号弹簧(137),所述二号弹簧(137)与所述侧槽(133)内表面连接。

3.根据权利要求1所述的转动式经济管理文件写字用快速干燥装置,其特征在于:所述固定板(131)一侧对称设有侧板(15),另一个所述固定板(131)对应开设有侧口(151),所述侧板(15)与所述侧口(151)插接配合,所述固定板(131)表面开设有顶口(152),所述顶口(152)与所述侧口(151)相连通,所述顶口(152)内插接配合有插销(153),所述插销(153)与所述侧板(15)插接配合,所述插销(153)表面套接有三号弹簧(154),所述三号弹簧(154)与所述顶口(152)内连接。

4.根据权利要求1所述的转动式经济管理文件写字用快速干燥装置,其特征在于:所述套板(124)表面对称开设有插槽(127),所述卡板(125)一侧对称设有插杆(126),所述插杆(126)与所述插槽(127)插接配合,所述卡板(125)一侧中部设有多个一号弹簧(128),所述一号弹簧(128)与所述套板(124)表面连接。

5.根据权利要求1所述的转动式经济管理文件写字用快速干燥装置,其特征在于:所述底盘(11)顶部设有收集体(16),所述收集体(16)包括位于所述底盘(11)顶部的底椎(161),所述支撑杆(111)穿过所述底椎(161),所述底椎(161)两侧对称设有锥板(162),所述底椎(161)两端对称开设有板口(163),所述板口(163)连接有挡板(164),所述挡板(164)一侧设有把手(165),所述挡板(164)另一侧两端对称设有板杆(166),所述板杆(166)与所述板口(163)插接配合。

6.根据权利要求5所述的转动式经济管理文件写字用快速干燥装置,其特征在于:所述底盘(11)内对称开设有多个贯穿所述底盘(11)表面的进气道(14),所述底盘(11)内位于所述进气道(14)中部顶部开设有二号仓(141),所述二号仓(141)与所述进气道(14)相连通,所述二号仓(141)内设有气泵(142),所述气泵(142)底部连通有所述进气道(14),所述气泵(142)顶部连通有出气口(143),所述底椎(161)对应开设有通气口(167),所述通气口(167)底部与所述出气口(143)顶部相连通。

7.根据权利要求6所述的转动式经济管理文件写字用快速干燥装置,其特征在于:所述进气道(14)靠近所述底盘(11)外表面处设有滤网(144),所述进气道(14)内设有多个电热棒(145)。
