专利号: 2022101300826
申请人: 深圳市美雅嘉琦家居饰品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

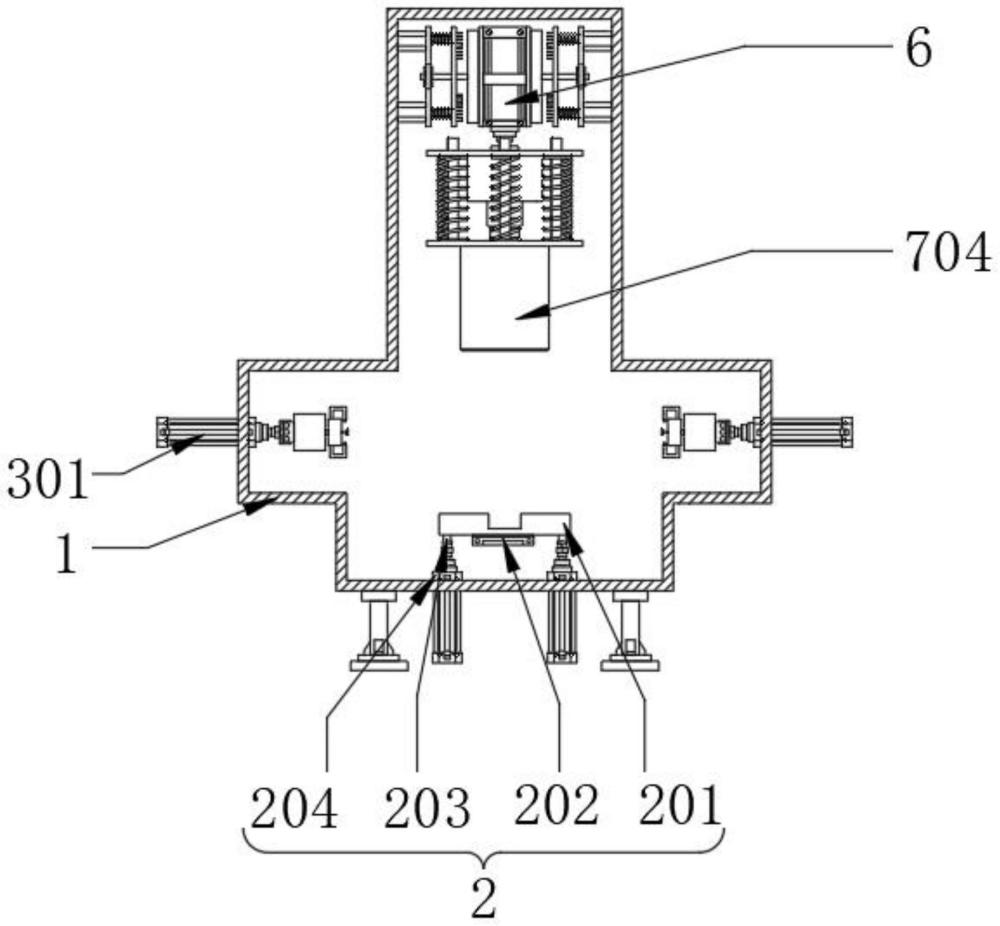

1.一种家居金属饰品的金属切削机床,其特征在于,包括外壳(1)和撑脚(8),所述外壳(1)的内部下壁设置有托举组件(2),且托举组件(2)包括托举块(201)、水平仪(202)、活动连接头(203)和第一气缸(204),所述托举块(201)的下端中部安装有水平仪(202),且托举块(201)的下端左右两侧连接有活动连接头(203),所述活动连接头(203)的下端连接有第一气缸(204),且第一气缸(204)关于托举块(201)的中轴线对称设置有两个,所述撑脚(8)位于外壳(1)的下端,且外壳(1)的前端设置有上料组件(9),所述外壳(1)的内部左右两壁贯穿有移动组件(3),且移动组件(3)靠近外壳(1)中轴线的一侧连接有夹持组件(4),所述外壳(1)的内部上端安装有转动调节组件(5),且转动调节组件(5)靠近外壳(1)中轴线的一侧安装有第一多节液压缸(6),且第一多节液压缸(6)的下端连接有切削组件(7),所述夹持组件(4)包括气箱(401)、气压活塞(402)、挤压头(403)、输气管(404)、导气活塞(405)和按压头(406),且气箱(401)的内部设置有气压活塞(402),所述气压活塞(402)靠近外壳(1)中轴线的一侧连接有挤压头(403),且气箱(401)的上下两端连接有输气管(404),所述输气管(404)的内部设置有导气活塞(405),且导气活塞(405)靠近气箱(401)水平中心线的一侧设置有按压头(406),所述输气管(404)关于气箱(401)对称设置有两个,且气压活塞(402)的外径与气箱(401)的内径大小一致,所述输气管(404)的内径与导气活塞(405)的外径大小一致,所述转动调节组件(5)包括固定板(501)、第一弹簧(502)、插针板(503)、轴承(504)、轴杆(505)、橡胶插垫(506)和转动板(507),且固定板(501)靠近外壳(1)中轴线的一侧连接有第一弹簧(502),所述第一弹簧(502)远离固定板(501)的一侧连接有插针板(503),所述固定板(501)的内部安装有轴承(504),且轴承(504)的内部设置有轴杆(505),所述轴杆(505)靠近外壳(1)中轴线的一侧连接有橡胶插垫(506),且橡胶插垫(506)靠近第一多节液压缸(6)的一侧连接有转动板(507),所述插针板(503)通过第一弹簧(502)与固定板(501)之间弹性连接,且轴杆(505)通过轴承(504)与固定板(501)之间转动连接。

2.根据权利要求1所述的一种家居金属饰品的金属切削机床,其特征在于,所述移动组件(3)包括第二气缸(301)、滑动电轨(302)、保护罩(303)和第一电机(304),且第二气缸(301)靠近外壳(1)中轴线的一侧安装有滑动电轨(302),所述滑动电轨(302)靠近外壳(1)中轴线的一侧安装有保护罩(303),且保护罩(303)的内部安装有第一电机(304)。

3.根据权利要求1所述的一种家居金属饰品的金属切削机床,其特征在于,所述切削组件(7)包括上罩(701)、竖杆(702)、第二弹簧(703)、下防护罩(704)和滚动珠(705),且上罩(701)的四周贯穿有竖杆(702),所述上罩(701)的下端四周连接有第二弹簧(703),且第二弹簧(703)的下端连接有下防护罩(704),所述下防护罩(704)的下端镶嵌有滚动珠(705)。

4.根据权利要求3所述的一种家居金属饰品的金属切削机床,其特征在于,所述切削组件(7)还包括第二电机(706)和切削刀(707),且上罩(701)下端中部安装有第二电机(706),所述第二电机(706)的下端安装有切削刀(707)。

5.根据权利要求1所述的一种家居金属饰品的金属切削机床,其特征在于,所述上料组件(9)包括集料箱(901)、待加工件(902)、勾板(903)、气压伸缩杆(904)、第三弹簧(905)、导杆(906)和第二多节液压缸(907),且集料箱(901)的内部放置有待加工件(902),所述集料箱(901)的下端前方设置有勾板(903),且勾板(903)的下端后侧安装有气压伸缩杆(904),所述勾板(903)的下端前方连接有第三弹簧(905),且第三弹簧(905)的内部设置有导杆(906),所述第三弹簧(905)的下端连接有第二多节液压缸(907)。
