专利号: 2022101401668
申请人: 秦皇岛朗星生物科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

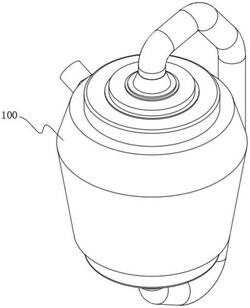

1.基于生物膜过滤的水处理装置,包括水处理机构(100),其特征在于:所述水处理机构(100)包括进水件(110)和过滤件(120),所述进水件(110)设置在过滤件(120)内,所述进水件(110)用于接入污水,所述进水件(110)的外部设置回流件(130),用于使进水件(110)内进入的污水回流至过滤件(120)内,所述过滤件(120)内设置生物膜过滤层,其中:所述过滤件(120)底部设置净化出水管(140),所述净化出水管(140)穿过进水件(110)设置,用于将生物膜过滤层过滤后的污水排出;

所述过滤件(120)与净化出水管(140)、进水件(110)以及回流件(130)均为转动连接,用以形成离心力;所述进水件(110)包括主进水管体(111)、连接管体(112)和回流件(130),所述连接管体(112)设置在主进水管体(111)的顶部,所述主进水管体(111)的底部设置有污水出水管(113),所述(111)外侧设置进水管道(1111),其中:所述净化出水管(140)穿过污水出水管(113)外壁;所述主进水管体(111)的内径大于连接管体(112)和污水出水管(113),且进水管道(1111)成倾斜设置;所述过滤件(120)包括外管(121)和内管(122),所述外管(121)外围以其轴向为轴呈环形阵列有多个叶板(123),所述内管(122)设置在外管(121)内,且内管(122)外径小于外管(121)内径,从而在外管(121)和内管(122)之间形成环形收集腔,其中:所述内管(122)外围设置多个离心滤网(1221);

所述内管(122)的低端穿出外管(121)与净化出水管(140)转动连接;所述回流件(130)包括回流管体(131)、回流出水管(132)和回流进水管(133),所述回流出水管(132)设置在回流管体(131)的顶端并与内管(122)转动连接,所述回流进水管(133)设置在回流管体(131)的底端并与污水出水管(113)连通;所述污水出水管(113)采用锥形结构,并在污水出水管(113)内形成斜面,用于缓冲水流产生的压力;所述污水出水管(113)内填充净化颗粒物,所述净化颗粒物包括砂砾和活性炭;所述生物膜过滤层设置在内管(122)内,包括下砂砾层(122A)、生物滤层(122B)和上砂砾层(122C),其中:所述上砂砾层(122C)设置在生物滤层(122B)的顶部;所述下砂砾层(122A)设置在生物滤层(122B)的底部。

2.根据权利要求1所述的基于生物膜过滤的水处理装置,其特征在于:所述生物滤层(122B)内填充EPP滤料。

3.根据权利要求1所述的基于生物膜过滤的水处理装置,其特征在于:所述上砂砾层(122C)和下砂砾层(122A)内填充砂砾。
