专利号: 2022101440395
申请人: 贾杰
专利类型:发明专利
专利状态:授权未缴费
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

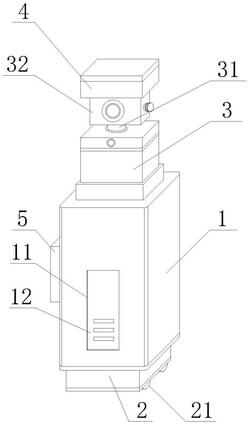

1.一种道路施工用路面测平仪,包括测平仪主体(1)、移动底座(2)、升降台(3)和防护板盖(4),所述测平仪主体(1)的底部固定安装有移动底座(2),所述移动底座(2)的底部固定安装有滑轮(21),所述测平仪主体(1)的顶部活动安装有升降台(3),所述升降台(3)的顶部设置有旋转柱(31),所述旋转柱(31)的顶部固定安装有测平仪设备(32),所述测平仪设备(32)的顶部设置有防护板盖(4),其特征在于:所述测平仪主体(1)的正面开设有移动槽(11),所述移动槽(11)的内部活动安装有移动板(12),所述移动槽(11)内腔的两侧开设有滑槽(122),所述滑槽(122)的内部活动安装有移动滑板(121),所述移动滑板(121)固定安装在移动板(12)的两侧,所述移动板(12)靠近伸缩柱(15)的一侧设置有拆卸板(123),所述拆卸板(123)的表面固定安装有安装板(1231),所述安装板(1231)的侧面固定安装有清理毛刷(1232),所述拆卸板(123)的两侧固定安装有连接滑板(124),所述连接滑板(124)的另一侧活动安装在移动板(12)的内侧,所述移动板(12)的底部活动套接有限位板(125),所述限位板(125)的表面设置有固定螺栓(1251),所述移动槽(11)内腔的两侧固定连接有限位轴(13),所述限位轴(13)的外侧活动安装有转动块(14),所述转动块(14)的一侧固定安装有伸缩柱(15),所述伸缩柱(15)的侧面设置有连接伸缩杆(151),所述连接伸缩杆(151)的另一端设置有活动块(152),所述活动块(152)远离连接伸缩杆(151)的一侧活动安装在测平仪主体(1)的表面上,所述伸缩柱(15)远离转动块(14)的一端固定安装有橡胶底盘(16);

所述防护板盖(4)的内部设置有橡胶层(41),所述橡胶层(41)的内侧设置有挤压块(42),所述挤压块(42)的底部固定安装有橡胶压垫(421),所述橡胶压垫(421)的底部固定安装有挤压柱(422),所述挤压柱(422)的底部设置有挤压弹柱(424),所述挤压弹柱(424)内腔的底部固定安装有按压块(423),所述按压块(423)的底部固定安装有缓冲弹垫(425),所述按压块(423)的内部开设有挤压槽(4231),所述挤压槽(4231)的内部固定安装有气囊垫(4232),所述气囊垫(4232)的底部固定安装有海绵垫(4233),所述挤压柱(422)的两侧设置有连接块(4221),所述连接块(4221)的另一端活动连接有推移杆(4222),所述推移杆(4222)远离连接块(4221)的一端设置有移动块(4223),所述移动块(4223)的另一端活动安装在缓冲弹垫(425)的一侧;

所述测平仪主体(1)的左侧设置有调节块(5),所述调节块(5)的侧面固定连接有旋转齿轮(51),所述旋转齿轮(51)的侧面啮接有齿槽柱(52),所述齿槽柱(52)的顶部固定安装有支撑柱(54),所述支撑柱(54)的顶部固定安装有挡板(55),所述齿槽柱(52)的内部活动套接有固定支柱(53),所述固定支柱(53)的底部固定安装在测平仪主体(1)的内部。
