专利号: 2022101444485
申请人: 新郑市中原泡沫材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

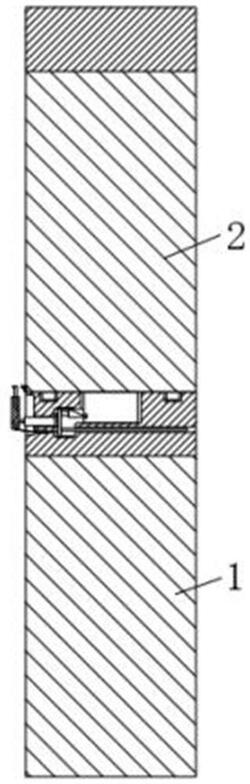

1.一种用于建筑物保温的保温墙板结构,包括下墙板(1),其特征在于,所述下墙板(1)上侧设有上墙板(2),上墙板(2)下端的中部和左右两侧均固定连接有限位板(3),且限位板(3)插装在下墙板(1)的上端,中部所述限位板(3)左端插装有推板(4),推板(4)左端固定安装有连接板(6),连接板(6)左端固定安装有支撑杆(8),支撑杆(8)贯穿滑动连接下墙板(1)的左端,所述支撑杆(8)左端前后两侧均插装有插杆(9),插杆(9)右端固定安装有弹簧一(10),弹簧一(10)右端固定安装支撑杆(8)内部,所述插杆(9)左端固定安装有套筒(11),套筒(11)上端插装滑动连接有活动杆(13),活动杆(13)上套设有弹簧二(14),前后两侧所述活动杆(13)之间固定安装有防撞板(15),且防撞板(15)位于下墙板(1)和上墙板(2)连接处的左侧,所述下墙板(1)左端上侧对应套筒(11)和防撞板(15)开设有收纳槽(12),所述套筒(11)内下侧设有气囊(17),气囊(17)下端固定安装有连接管(18),连接管(18)贯穿固定安装在套筒(11)的下端上,所述下墙板(1)上侧内固定安装有气腔(19),且连接管(18)右端与气腔(19)内部连通,所述气腔(19)右端插装滑动连接有活塞杆(20),活塞杆(20)右端与连接板(6)固定连接,所述防撞板(15)右侧设有压杆(21),压杆(21)插装在上墙板(2)上,所述压杆(21)下端铰接有连杆(23),连杆(23)下端铰接有活动板(24),活动板(24)左侧设有缓冲板(26)。

2.根据权利要求1所述的一种用于建筑物保温的保温墙板结构,其特征在于,所述限位板(3)左端对应推板(4)开设有限位槽(5),推板(4)上端为斜面状设置。

3.根据权利要求1所述的一种用于建筑物保温的保温墙板结构,其特征在于,所述下墙板(1)内部对应连接板(6)上下两端均开设有滑槽一(7),连接板(6)滑动连接下墙板(1)。

4.根据权利要求1所述的一种用于建筑物保温的保温墙板结构,其特征在于,所述套筒(11)相互靠近的一端对应防撞板(15)均开设有通槽(16),通槽(16)之间呈对称设置。

5.根据权利要求1所述的一种用于建筑物保温的保温墙板结构,其特征在于,所述上墙板(2)左端下侧对应活动板(24)开设有滑槽二(25),活动板(24)滑动连接上墙板(2)。

6.根据权利要求1所述的一种用于建筑物保温的保温墙板结构,其特征在于,所述缓冲板(26)右端上下对称固定安装有伸缩杆(27),伸缩杆(27)右端固定连接活动板(24)。

7.根据权利要求6所述的一种用于建筑物保温的保温墙板结构,其特征在于,所述伸缩杆(27)上套设有弹簧四(28),弹簧四(28)左右两端分别固定连接缓冲板(26)和活动板(24)。

8.根据权利要求1所述的一种用于建筑物保温的保温墙板结构,其特征在于,所述连接板(6)右端下侧固定连接有拆卸杆(29),拆卸杆(29)贯穿滑动连接下墙板(1)的右端。

9.根据权利要求1所述的一种用于建筑物保温的保温墙板结构,其特征在于,所述支撑杆(8)上套设有弹簧五(30),弹簧五(30)左右两端分别固定连接下墙板(1)和连接板(6)。

10.根据权利要求1所述的一种用于建筑物保温的保温墙板结构,其特征在于,所述压杆(21)上套设有弹簧三(22),弹簧三(22)左右两端分别固定连接压杆(21)和上墙板(2)。
