专利号: 2022101473702
申请人: 岳阳职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

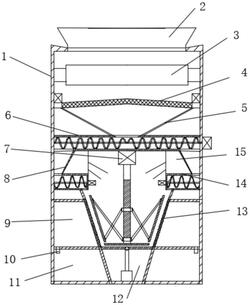

1.一种药学用压榨型连续中药萃取装置,其特征在于,包括箱体(1),所述箱体(1)顶部连通有进药斗(2),所述箱体(1)内设有:粉碎辊组(3),位于进药斗下方,两端与所述箱体(1)转动连接;萃取槽,位于所述箱体(1)底部;

输送组件,位于粉碎辊组(3)下方、萃取槽的上方,将粉碎的药材送入萃取槽中;

所述萃取槽包括:

两个滤板(13),倾斜设置,对称且下端靠近,其上端分别通过两个横板与所述箱体(1)内侧壁固定连接,下端分别与所述箱体(1)的底部固定连接;

第一电机(7),固设于输送组件底部;

螺纹柱(7‑2),与第一电机的电机轴固定连接,所述螺纹柱(7‑2)上段与下端螺纹方向相反且分别螺纹连接有上滑块(7‑8)与下滑块;

多个挤压侧板(7‑9),分别通过一组连杆结构与螺纹柱(7‑2)连接;

多个喷管(16),通过设在输送组件底部的动力泵(15)与箱体(1)外的蒸汽箱连通;

多个所述挤压侧板(7‑9)分别通过螺纹柱(7‑2)在第一电机的驱动下转动,分别通过一组所述连杆结构的联动实现与过滤板(13)的抵触。

2.根据权利要求1所述一种药学用压榨型连续中药萃取装置,其特征在于,每组所述连杆结构均包括:

第一连杆(7‑3),其一端分别与所述挤压侧板(7‑9)的上端铰接,另一端与下滑块铰接;

第二连杆(7‑4),其一端与所述挤压侧板(7‑9)的下端铰接,另一端与上滑块铰接。

3.根据权利要求1所述一种药学用压榨型连续中药萃取装置,其特征在于,所述箱体(1)内还包括;

挤压底板(7‑5),位于萃取槽内,固设于螺纹柱(7‑2)下端;

抵触板(7‑6),水平设于挤压底板(7‑5)下方,所述抵触板(7‑6)的端部与两个滤板(13)抵触,所述抵触板(7‑6)与两个滤板(13)、箱体(1)的底部形成收集腔(12);

两个分隔板,分别横向设于两个所述滤板(13)与两个所述横板构成的两个空腔内,将空腔分隔为第一收集腔(9)和第二收集腔(11);

多个液压单向阀(10),均匀设于分隔板上,连通第一收集腔(9)与第二收集腔(11);

第一液压伸缩杠(7‑7),固设于箱体(1)内底部,位于萃取槽的下方,其伸缩端与抵触板(7‑6)底部固定连接。

4.根据权利要求3所述一种药学用压榨型连续中药萃取装置,其特征在于,所述挤压底板(7‑5)为凹面向上的挤压上凹版板,所述抵触板(7‑6)为凹面向上的抵触上凹板。

5.根据权利要求1所述一种药学用压榨型连续中药萃取装置,其特征在于,还包括破碎过滤板(4),位于粉碎辊组(3)底部,与箱体内壁通过震动电机连接。

6.根据权利要求5所述一种药学用压榨型连续中药萃取装置,其特征在于,所述输送组件包括;

第一螺旋输送箱(6),设于破碎过滤板(4)下方,其顶部中央开设有第一进口,底部两侧分别开设有第一出口;

输送轴,设于第一螺旋输送箱(6)内设有,一端与第一螺旋输送箱(6)转动连接,另一端贯穿至箱体(1)外与设于箱体(1)外的第一输送电机连接;

两组输送叶片,对称设于输送轴上,输送方向相反;

锥导管(8),广口上端与破碎过滤板(4)底部连通,窄口下端通过第一进口与第一螺旋输送箱(6)连通。

7.根据权利要求6所述一种药学用压榨型连续中药萃取装置,其特征在于,还包括第二液压伸缩缸(7‑1),设于第一螺旋输送箱(6)的底部,所述第一电机通过固定板与第二液压伸缩缸(7‑1)的伸缩端固定连接。

8.根据权利要求6所述一种药学用压榨型连续中药萃取装置,其特征在于,所述输送组件还包括两个第二导管(5)和两个第二输送箱(14),两个所述第二输送箱(14)分别对称固设于所述箱体(1)内壁上,每个所述第二输送箱(14)靠近所述箱体(1)侧壁的一侧顶部开设有第二进口,另一侧的底部开设有第二出口,两个所述第二导管(5)上端分别与第一螺旋输送箱(6)通过两个所述第一出口连接,下端分别与两个所述第二输送箱(14)通过第二出口连通,每个所述第二输送箱(14)设有带有第二输送叶片的第二输送轴,所述第二输送轴端部延伸至第二输送箱(14)于设在第二输送箱(14)外侧的第二输送电机连接。

9.根据权利要求1所述一种药学用压榨型连续中药萃取装置,其特征在于,还包括导板(17),一端与第二出口连接,另一端与萃取槽的上端搭接。
