专利号: 2022101498606
申请人: 南京格美达科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

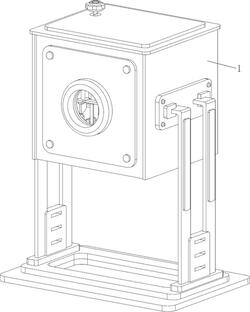

1.一种医疗注射药瓶开瓶辅助器,包括有连接框(1)、电机(2)和切割刀(3),连接框(1)由底部支架和框体构成,框体底部开有操作口,连接框(1)内顶部右后侧设有电机(2),电机(2)左侧设有按钮,按钮与电机(2)通过电性连接,电机(2)输出轴上设有对安瓿瓶瓶头进行切割的切割刀(3),其特征是,还包括有带动开启机构(4)和限位机构(5),连接框(1)内部设有用于启动电机(2)的带动开启机构(4),连接框(1)内部左侧与带动开启机构(4)部件之间设有限位机构(5);

带动开启机构(4)包括有第一连接板(41)、滑动杆(42)、第一带动板(43)和第一弹簧(44),连接框(1)内左壁上部后侧设有第一连接板(41),第一连接板(41)右侧滑动式设有滑动杆(42),滑动杆(42)底部设有第一带动板(43),滑动杆(42)上部与第一连接板(41)顶部右侧之间连接有第一弹簧(44);

限位机构(5)包括有第二连接板(51)、挤压板(52)、螺母(53)、连接环(54)、螺纹杆(55)和把手(56),连接框(1)内左壁中部后侧设有第二连接板(51),第二连接板(51)左侧滑动式设有挤压板(52),挤压板(52)与第一带动板(43)连接,第二连接板(51)右侧设有螺母(53),螺母(53)内侧螺纹式连接有螺纹杆(55),挤压板(52)上部左侧设有连接环(54),螺纹杆(55)与连接环(54)转动式连接,螺纹杆(55)顶部设有把手(56);

还包括有防止医务人员被割伤的推力机构(6),推力机构(6)包括有第三连接板(61)、推动板(62)、第二弹簧(63)、第四连接板(64)、卡位杆(65)和第三弹簧(66),连接框(1)内右壁上部前侧设有第三连接板(61),第三连接板(61)下部滑动式设有用于推出安瓿瓶瓶头的推动板(62),推动板(62)前侧与第三连接板(61)之间连接有两个第二弹簧(63),第三连接板(61)上部设有第四连接板(64),第四连接板(64)前侧滑动式设有卡位杆(65),卡位杆(65)与推动板(62)接触,卡位杆(65)上部与第四连接板(64)之间连接有第三弹簧(66);

还包括有减少人工操作的解锁机构(7),解锁机构(7)包括有第二带动板(71)、第一连接杆(72)、第一滑动板(73)、第四弹簧(74)、齿条(75)和缺齿轮(76),卡位杆(65)下部右侧设有第二带动板(71),连接框(1)内后壁下部中间设有第一连接杆(72),第一连接杆(72)上滑动式设有第一滑动板(73),第一滑动板(73)前侧与第一连接杆(72)前侧之间连接有第四弹簧(74),第一滑动板(73)右侧设有齿条(75),电机(2)输出轴上设有缺齿轮(76);

还包括有减少人工操作的蓄力机构(8),蓄力机构(8)包括有第五连接板(81)、滚轮(82)、拉绳(83)、第六连接板(84)、带动杆(85)和第五弹簧(86),第四连接板(64)右侧设有第五连接板(81),第五连接板(81)前侧的左右两侧均设有滚轮(82),第五连接板(81)后侧设有第六连接板(84),第六连接板(84)右侧滑动式设有带动杆(85),带动杆(85)后侧与第一滑动板(73)后侧接触,带动杆(85)前侧与推动板(62)上部前侧之间连接有拉绳(83),拉绳(83)绕在两个滚轮(82)上,带动杆(85)与第六连接板(84)之间连接有第五弹簧(86)。

2.如权利要求1所述的一种医疗注射药瓶开瓶辅助器,其特征是,还包括有便于医务人员清理安瓿瓶瓶头的收集机构(9),收集机构(9)包括有装料框(91)、第二连接杆(92)、第二滑动板(93)和第六弹簧(94),连接框(1)下部左后侧设有用于收集安瓿瓶瓶头的装料框(91),装料框(91)内侧的左右两侧均设有第二连接杆(92),第二连接杆(92)之间滑动式设有第二滑动板(93),第二滑动板(93)左右两侧均与同侧的第二连接杆(92)之间连接有第六弹簧(94)。

3.如权利要求1所述的一种医疗注射药瓶开瓶辅助器,其特征是,第一滑动板(73)顶部前侧为倾斜设置。
