专利号: 2022101500023
申请人: 山东滨州城建集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

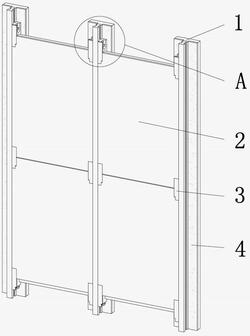

1.一种节能环保装配式建筑幕墙,包括立柱(1),墙体上固定安装有若干立柱(1),其特征在于:所述立柱(1)上均滑动连接有固定机构(3),两立柱(1)上两两相对应的固定机构(3)共四个对一块幕墙(2)进行固定安装,所述固定机构(3)包括滑块(10),所述立柱(1)上滑动连接有滑块(10),所述滑块(10)上方设有装配槽(8),所述幕墙(2)下方两侧固接有与装配槽(8)相对应的装配块(9),所述固定机构(3)下方设有锁定机构,所述幕墙(2)上方与锁定机构相触碰锁定在其内,所述立柱(1)上设有密封片(4)与幕墙(2)内侧左右相接,所述幕墙(2)上端内侧设有弹性条(6)与另一幕墙(2)下端外侧相接;

所述装配槽(8)分为上下两段,上段为长条形,下段为圆形,所述装配块(9)截面为截去两侧一部分的圆形,且装配块(9)滑动连接在装配槽(8)上段,装配块(9)转动连接在装配槽(8)下段,所述装配块(9)装配在装配槽(8)上段时幕墙(2)向外侧倾斜;

所述锁定机构包括驱动块(14),所述滑块(10)下方设有空腔,该空腔内设有可滑动复位的驱动块(14),所述驱动块(14)上设有引导槽(23),所述滑块(10)内固接有弹性的锁止拉杆(22),所述锁止拉杆(22)另一端滑动连接在引导槽(23)内,所述驱动块(14)侧边弹性连接有卡块(26),所述滑块(10)下方空腔上设有带有斜面的引导块(25),所述卡块(26)一侧与引导块(25)斜面相接,所述幕墙(2)上设有与卡块(26)相对应的卡槽(27),且幕墙(2)转动时上方与驱动块(14)相触碰;

所述滑块(10)上方内部转动连接有转子(12),所述转子(12)外侧两边设有夹块(13),所述装配块(9)进入到装配槽(8)下段时被两夹块(13)夹持,所述转子(12)内侧设有斜坡(16),所述滑块(10)上方还滑动连接有固定块(17),所述固定块(17)与转子(12)相接,且相接处设有与转子(12)上斜坡(16)对应的斜坡(16);

所述转子(12)内侧设有弧轨(28),所述滑块(10)内竖直滑动连接有连杆(18),所述连杆(18)上端滑动连接在弧轨(28)内,且连杆(18)下端通过弹簧连接有锁块(19),所述驱动块(14)上设有与锁块(19)下端相对应的锁槽(24),所述转子(12)转动通过弧轨(28)带动连杆(18)向下移动。

2.根据权利要求1所述的一种节能环保装配式建筑幕墙,其特征在于:所述固定块(17)上设有若干凸起,所述立柱(1)上设有若干滑槽(5),所述滑块(10)通过滑槽(5)滑动连接在立柱(1)上,所述滑槽(5)内设有若干与固定块(17)上凸起相对应的固定凸起(7)。

3.根据权利要求1所述的一种节能环保装配式建筑幕墙,其特征在于:所述锁块(19)上设有水平凹槽(20),所述滑块(10)上转动连接有驱动杆(21),所述驱动杆(21)一端弯折偏离轴心后滑动连接在水平凹槽(20)内,且驱动杆(21)另一侧固接有旋转开关(15),所述旋转开关(15)位于滑块(10)外侧。

4.根据权利要求3所述的一种节能环保装配式建筑幕墙,其特征在于:所述滑块(10)上设有保护盖(11)遮盖保护旋转开关(15),所述保护盖(11)四周为弹性材质且其四周与幕墙(2)相接。
