专利号: 2022101555685
申请人: 钟远明
专利类型:发明专利
专利状态:授权未缴费
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

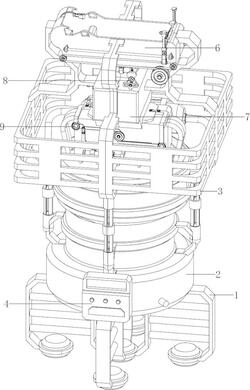

1.一种工业重金属污水深度净化回用装置,其特征在于:包括有:底架(1),安装壳体(2)连接在底架(1)上部;支架(3),支架(3)连接在安装壳体(2)上;飘浮去除机构(6),飘浮去除机构(6)设在支架(3)上部;放料机构(7),放料机构(7)设在安装壳体(2)上部与飘浮去除机构(6)之间;净化机构(8),净化机构(8)设在放料机构(7)上;过滤网层(5),过滤网层(5)设在净化机构(8)上。

2.如权利要求1所述的一种工业重金属污水深度净化回用装置,其特征在于:飘浮去除机构(6)包括有:盛液箱(61),盛液箱(61)连接在支架(3)上部;隔板(611),隔板(611)连接在盛液箱(61)内部一侧;第一滑杆(62),盛液箱(61)下部两侧均连接有第一滑杆(62);移动架(63),移动架(63)滑动式连接在第一滑杆(62)上;刮物架(64),刮物架(64)滑动式连接在移动架(63)之间,刮物架(64)与隔板(611)相互配合;弹簧(65),刮物架(64)与移动架(63)之间均连接有弹簧(65),弹簧(65)套在移动架(63)上;导向轮(66),盛液箱(61)下部两侧均对称转动式连接有导向轮(66);拉力绳(67),两侧导向轮(66)之间均绕有拉力绳(67),拉力绳(67)与同侧移动架(63)相连接;第一液位传感器(68),第一液位传感器(68)安装在盛液箱(61)内下部一侧;第一减速电机(69),第一减速电机(69)安装在盛液箱(61)下部一侧;绞绳盘(610),第一减速电机(69)输出轴两侧均连接有绞绳盘(610),拉力绳(67)均缠绕在同侧绞绳盘(610)上。

3.如权利要求2所述的一种工业重金属污水深度净化回用装置,其特征在于:放料机构(7)包括有:外壳(71),外壳(71)连接在安装壳体(2)上部,外壳(71)内部下侧与过滤网层(5)相连接;第一电动推杆(72),第一电动推杆(72)安装在外壳(71)上部一侧;阻流板(73),阻流板(73)连接在第一电动推杆(72)伸缩杆一侧,阻流板(73)与外壳(71)滑动式配合;距离传感器(74),距离传感器(74)安装在盛液箱(61)上部一侧。

4.如权利要求3所述的一种工业重金属污水深度净化回用装置,其特征在于:净化机构(8)包括有:支撑块(81),支撑块(81)对称连接在外壳(71)上部一侧;第一转轴(82),第一转轴(82)转动式连接在支撑块(81)之间;转动盘(83),第一转轴(82)两侧均连接有转动盘(83);第一压力传感器(84),第一压力传感器(84)安装在外壳(71)上部一侧;连接架(85),连接架(85)对称滑动式连接在外壳(71)上部一侧,连接架(85)下侧均与过滤网层(5)相连接;第二滑杆(86),外壳(71)内部两侧均对称连接有第二滑杆(86),第二滑杆(86)均与过滤网层(5)滑动式连接;限位销(87),转动盘(83)下部外侧均连接有限位销(87),限位销(87)与连接架(85)相互配合;第二减速电机(88),第二减速电机(88)安装在外壳(71)上部一侧;

皮带轮(810),第二减速电机(88)输出轴和第一转轴(82)一侧均连接有皮带轮(810);传动皮带(89),传动皮带(89)连接在皮带轮(810)之间。

5.如权利要求4所述的一种工业重金属污水深度净化回用装置,其特征在于:还包括有闭合机构(9),闭合机构(9)包括有:第一连杆(91),第一连杆(91)滑动式连接在安装壳体(2)上部一侧;第一齿条(92),第一齿条(92)连接在第一连杆(91)下部一侧;第二连杆(93),第二连杆(93)滑动式连接在安装壳体(2)上部一侧;第二齿条(94),第二齿条(94)连接在第二连杆(93)下部一侧;连接块(96),连接块(96)连接在第二齿条(94)下部;第二电动推杆(95),第二电动推杆(95)安装在安装壳体(2)上部一侧,第二电动推杆(95)伸缩杆一侧与连接块(96)相连接;第二转轴(97),第二转轴(97)转动式连接在安装壳体(2)上部一侧;直齿轮(98),直齿轮(98)连接在第二转轴(97)上,直齿轮(98)与第一齿条(92)和第二齿条(94)相互啮合;第二压力传感器(99),第二压力传感器(99)安装在外壳(71)下部一侧;开合板(910),第一连杆(91)和第二连杆(93)上部内侧均连接有开合板(910);浮力架(911),浮力架(911)滑动式连接在安装壳体(2)上部一侧。

6.如权利要求5所述的一种工业重金属污水深度净化回用装置,其特征在于:还包括有雾化机构(10),雾化机构(10)包括有:导气管(101),安装壳体(2)上部两侧和一侧对称间隔均匀连接有三根导气管(101);发热模组(102),发热模组(102)安装在安装壳体(2)上部内侧;第二液位传感器(103),第二液位传感器(103)安装在安装壳体(2)内上部一侧。

7.如权利要求6所述的一种工业重金属污水深度净化回用装置,其特征在于:还包括有凝液机构(11),凝液机构(11)包括有:冷凝架(111),冷凝架(111)连接在安装壳体(2)上部内侧;固定架(113),固定架(113)连接在安装壳体(2)上部一侧;储液箱体(114),储液箱体(114)连接在固定架(113)内侧;导液管(112),储液箱体(114)两侧与冷凝架(111)之间均连接有导液管(112);水泵(115),水泵(115)安装在储液箱体(114)内部一侧,水泵(115)与一侧导液管(112)相连接。

8.如权利要求7所述的一种工业重金属污水深度净化回用装置,其特征在于:还包括有控制箱(4),控制箱(4)安装在安装壳体(2)下部一侧,控制箱(4)内包括有开关电源,电源模块和控制模块,开关电源为整个装置供电,开关电源的输出端与电源模块通过电性连接,电源模块上通过线路连接有电源总开关,控制模块与电源模块通过电性连接,第一液位传感器(68)、第二液位传感器(103)、距离传感器(74)、第一压力传感器(84)和第二压力传感器(99)均与控制模块通过电性连接,控制模块上连接有DS1302时钟电路和24C02电路,第一电动推杆(72)、第二电动推杆(95),发热模组(102)和水泵(115)均与控制模块通过继电器控制模块连接,第一减速电机(69)和第二减速电机(88)与控制模块通过直流减速电机正反转模块连接。
