专利号: 2022101600426
申请人: 西安高科新源建筑装饰工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

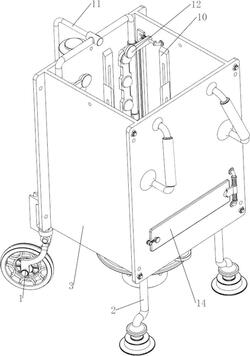

1.一种建筑施工方便移动的瓷砖泡水设备,包括有万向轮(1)、支撑架(2)、主框体(3)、拉杆(4)、固定框(5)、电机(6)、扇叶(7)和堵塞块(8),主框体(3)下部后侧的左右两侧均转动式设有便于本建筑施工方便移动的瓷砖泡水设备移动的万向轮(1),主框体(3)底部前侧的左右两侧均设有支撑架(2),主框体(3)上部前侧的左右两侧均设有拉杆(4),主框体(3)底部设有固定框(5),固定框(5)下部内侧设有电机(6),电机(6)输出轴与主框体(3)底部中间转动式连接,电机(6)输出轴上设有用于搅动水的扇叶(7),扇叶(7)位于主框体(3)内部,主框体(3)底部前侧中间卡接有堵塞块(8),其特征是,还包括有过滤机构(9)和限位机构(10),主框体(3)内部下侧设有用于过滤碎屑的过滤机构(9),主框体(3)内部下侧设有用于限位瓷砖的限位机构(10),限位机构(10)位于过滤机构(9)上方。

2.按照权利要求1所述的一种建筑施工方便移动的瓷砖泡水设备,其特征是,过滤机构(9)包括有托板(91)、第一过滤板(92)、限位环(93)、转杆(94)、第一限位板(95)和第一扭簧(96),主框体(3)内部下侧设有托板(91),托板(91)顶部放置有用于阻挡碎屑向下掉落的第一过滤板(92),托板(91)顶部后侧的左右两侧均设有限位环(93),托板(91)顶部右前侧转动式设有转杆(94),转杆(94)上设有第一限位板(95),第一限位板(95)与托板(91)之间连接有第一扭簧(96),第一扭簧(96)套在转杆(94)上。

3.按照权利要求2所述的一种建筑施工方便移动的瓷砖泡水设备,其特征是,限位机构(10)包括有第二过滤板(101)、第一滑杆(102)、第一直线弹簧(103)和第二限位板(104),主框体(3)内部下侧滑动式设有用于阻挡碎屑向下掉落的第二过滤板(101),第二过滤板(101)位于托板(91)上方,第二过滤板(101)前后左右四侧均设有第一滑杆(102),第一滑杆(102)上均滑动式设有用于限位瓷砖的第二限位板(104),第二限位板(104)下侧均与第二过滤板(101)之间连接有第一直线弹簧(103),第一直线弹簧(103)均套在同侧的第一滑杆(102)上。

4.按照权利要求3所述的一种建筑施工方便移动的瓷砖泡水设备,其特征是,还包括有提高瓷砖泡水的效果的升降机构(11),升降机构(11)包括有平皮带(111)、固定柱(112)、转轴(113)、空间凸轮(114)、第二滑杆(115)、滑轨(116)和滑块(117),主框体(3)下部后侧中间设有固定柱(112),固定柱(112)上转动式设有转轴(113),转轴(113)下侧与电机(6)输出轴之间通过皮带轮绕有平皮带(111),转轴(113)顶部设有空间凸轮(114),主框体(3)内部左右两侧均设有两个滑轨(116),滑轨(116)上均滑动式设有滑块(117),滑块(117)均与第二过滤板(101)连接,第二过滤板(101)顶部后侧设有用第二滑杆(115),第二滑杆(115)与空间凸轮(114)接触。

5.按照权利要求4所述的一种建筑施工方便移动的瓷砖泡水设备,其特征是,还包括有用于瓷砖错位的错位机构(12),错位机构(12)包括有第一凸块(121)、第二凸块(122)、第三滑杆(123)和第二直线弹簧(124),第二滑杆(115)前侧的左右两侧均设有第一凸块(121),主框体(3)内部左右两侧的后侧均设有第三滑杆(123),第三滑杆(123)上滑动式设有用于推动瓷砖进行错位的第二凸块(122),第一凸块(121)向上移动后均与同侧的第二凸块(122)接触,第二凸块(122)均与同侧的第三滑杆(123)之间连接有第二直线弹簧(124)。

6.按照权利要求5所述的一种建筑施工方便移动的瓷砖泡水设备,其特征是,还包括有防止瓷砖泡水效果受影响的防护机构(13),防护机构(13)包括有第四滑杆(131)、第三直线弹簧(132)、滑套(133)、连杆(134)、刷子(135)、拉绳(136)和导向轮(137),主框体(3)内下部前侧的左右两侧均设有第四滑杆(131),第四滑杆(131)上均滑动式设有滑套(133),滑套(133)前侧均与同侧的第四滑杆(131)之间连接有第三直线弹簧(132),滑套(133)之间设有连杆(134),连杆(134)底部设有用于清扫第一过滤板(92)上的碎屑的刷子(135),刷子(135)与第一过滤板(92)接触,主框体(3)内下部后侧的左右两侧均设有导向轮(137),第二过滤板(101)底部后侧的左右两侧均与同侧的滑套(133)之间连接有拉绳(136),拉绳(136)均绕在同侧的导向轮(137)上。

7.按照权利要求6所述的一种建筑施工方便移动的瓷砖泡水设备,其特征是,还包括有用于闭合主框体(3)的操作口的隔离机构(14),隔离机构(14)包括有第五滑杆(141)、第二扭簧(142)、盖板(143)、第一磁铁(144)和第二磁铁(145),主框体(3)下部右前侧设有第五滑杆(141),第五滑杆(141)中部转动式设有用于闭合主框体(3)的操作口的盖板(143),盖板(143)与第五滑杆(141)之间连接有两个第二扭簧(142),盖板(143)左前侧设有第一磁铁(144),主框体(3)下部左前侧设有第二磁铁(145),第二磁铁(145)与第一磁铁(144)相吸。

8.按照权利要求7所述的一种建筑施工方便移动的瓷砖泡水设备,其特征是,主框体(3)下部前侧开有操作口。
