专利号: 2022101660234
申请人: 彭朝清
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

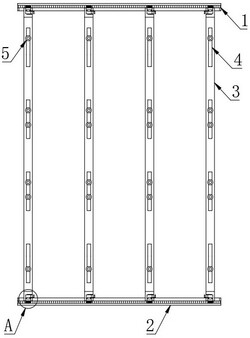

1.一种节能装配式建筑轻钢墙体连接结构,包括第一安装架(1)和第二安装架(2),其特征在于:所述第一安装架(1)与第二安装架(2)之间设有多个轻钢龙骨(3),多个所述轻钢龙骨(3)中的每个轻钢龙骨(3)上均开设有多个调节齿槽(4),多个所述调节齿槽(4)中的每个调节齿槽(4)内部均设有墙板支撑机构(5);

所述墙板支撑机构(5)包括位置调节组件(6)、厚度调节组件(7)以及墙板锁定组件(8);

所述位置调节组件(6)包括位置调节块(9),所述位置调节块(9)两侧均开设有第一收纳槽(10),所述第一收纳槽(10)内部滑动连接有第一锁定齿块(11),所述第一锁定齿块(11)一端固定连接有内螺纹管(12),所述位置调节块(9)内部转动连接有锁定蜗杆(13),所述锁定蜗杆(13)一侧啮合连接有锁定蜗轮(14),所述锁定蜗轮(14)两端均固定连接有推出螺杆(15),所述推出螺杆(15)与内螺纹管(12)螺纹连接,所述锁定蜗杆(13)端部固定连接有锁定旋块(16);

所述厚度调节组件(7)包括定位支撑杆(17),所述定位支撑杆(17)内部开设有调节腔,所述定位支撑杆(17)端部开设有调节螺孔,所述调节螺孔内部螺纹连接有厚度调节螺杆(18),所述厚度调节螺杆(18)端部固定连接有防脱块(19);

所述墙板锁定组件(8)包括锁定座(20),所述锁定座(20)上开设有多个第二收纳槽(21),多个所述第二收纳槽(21)内部均设有锁定块(22),多个所述锁定块(22)一端固定连接有活动块(23),所述活动块(23)与锁定座(20)内壁之间设有复位弹簧(24),所述锁定座(20)内部开设有活动腔(25),所述活动腔(25)内部转动连接有锁定螺杆(26),所述锁定螺杆(26)上螺纹连接有推动块(27),所述推动块(27)侧表面设有多个倾斜面(28),所述锁定螺杆(26)端部固定连接有旋转头(29);

所述位置调节块(9)与调节齿槽(4)内壁滑动连接,且所述第一锁定齿块(11)与调节齿槽(4)相匹配;

所述定位支撑杆(17)与锁定旋块(16)固定连接,且所述定位支撑杆(17)的直径小于锁定旋块(16)的直径;

所述厚度调节螺杆(18)端部与锁定座(20)端部固定连接,所述锁定座(20)的直径与定位支撑杆(17)的直径相同。

2.根据权利要求1所述的一种节能装配式建筑轻钢墙体连接结构,其特征在于:所述推动块(27)与活动腔(25)内壁滑动连接,且所述推动块(27)通过倾斜面(28)与多个活动块(23)相贴合。

3.根据权利要求1所述的一种节能装配式建筑轻钢墙体连接结构,其特征在于:所述第一安装架(1)和第二安装架(2)内部均设有龙骨调节槽(30),所述龙骨调节槽(30)与多个轻钢龙骨(3)相匹配,所述龙骨调节槽(30)底部开设有锁定齿槽(31)。

4.根据权利要求1所述的一种节能装配式建筑轻钢墙体连接结构,其特征在于:所述第一安装架(1)和第二安装架(2)一侧均开设有安装进入口,所述安装进入口上设有固定板(32),所述固定板(32)通过多个固定螺栓(33)固定在安装进入口上。

5.根据权利要求1所述的一种节能装配式建筑轻钢墙体连接结构,其特征在于:所述第一安装架(1)和第二安装架(2)上均固定连接有安装板(34)。

6.根据权利要求3所述的一种节能装配式建筑轻钢墙体连接结构,其特征在于:所述轻钢龙骨(3)两端均开设有第三收纳槽(35),所述第三收纳槽(35)内部滑动连接有连接座(36),所述连接座(36)底端固定连接有第二锁定齿块(37),所述第二锁定齿块(37)与所述锁定齿槽(31)相匹配,所述连接座(36)顶端滑动连接有连接滑块(38),所述连接滑块(38)上固定连接有操作杆(39),所述轻钢龙骨(3)上开设有卡槽(40)。

7.根据权利要求6所述的一种节能装配式建筑轻钢墙体连接结构,其特征在于:所述卡槽(40)包括两个水平段(41)以及竖直段(42),两个所述水平段(41)上均设有锁定部(43),且两个所述水平段(41)一端通过竖直段(42)相连通。
