专利号: 2022101684493
申请人: 长春大学
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

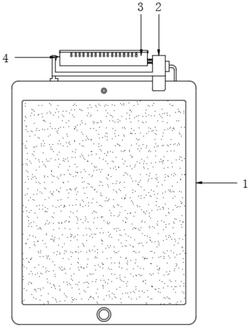

1.一种西班牙语翻译练习机,包括翻译练习机本体(1),其特征在于:所述翻译练习机本体(1)顶部可拆卸的设置有夹持安装机构(2),所述夹持安装机构(2)内侧可转动的设置有薄荷液喷出机构(3),所述夹持安装机构(2)与薄荷液喷出机构(3)上共同设置有触发机构(4),所述翻译练习机本体(1)后侧设置有背部升降机构(5),所述背部升降机构(5)上设置有进气机构(6),所述夹持安装机构(2)内部设置有间歇驱动机构(7),所述进气机构(6)通过间歇驱动机构(7)对薄荷液喷出机构(3)进行驱动;

所述进气机构(6)中气泵(61)通过进气机构(6)中分流管(62)吸入空气,使进气机构(6)中吸盘(63)吸附在翻译练习机本体(1)背面,同时通过进气机构(6)中进气管(64)将气流吹向间歇驱动机构(7)中叶轮(76),使间歇驱动机构(7)中扇形齿轮(75)间歇性带动薄荷液喷出机构(3)中箱体(32)旋转,薄荷液喷出机构(3)中箱体(32)间歇性旋转的过程中,触发机构(4)中弧形触发块(41)对触发机构(4)中触发杆(42)进行挤压,进而使薄荷液喷出机构(3)中密封隔板(37)上的通孔(38)与薄荷液喷出机构(3)中薄荷液放置盒(36)上的通孔(38)连通,进而使薄荷液喷出机构(3)中薄荷液放置盒(36)内部的薄荷液穿过薄荷液喷出机构(3)中通孔(38)并进入到薄荷液喷出机构(3)中海绵块(35)内部,然后被薄荷液喷出机构(3)中导流罩(34)喷出的气流所带动,由薄荷液喷出机构(3)中箱体(32)正面顶部的气孔喷出;

所述薄荷液喷出机构(3)包括空心轴(31)、箱体(32)、密封盖(33)、导流罩(34)、海绵块(35)、薄荷液放置盒(36)、密封隔板(37)和通孔(38);

所述空心轴(31)通过轴承转动嵌套设置于U形安装架(21)内侧,所述箱体(32)固定套接设置于空心轴(31)外侧,所述箱体(32)正面顶部均匀贯穿设置有多个气孔,所述密封盖(33)通过合页转动设置于箱体(32)顶部,所述导流罩(34)与海绵块(35)均固定设置于箱体(32)内腔底部,且海绵块(35)位于导流罩(34)前侧,导流罩(34)固定套接设置于空心轴(31)外侧左端,所述薄荷液放置盒(36)位于海绵块(35)顶部且与箱体(32)内壁固定连接,所述密封隔板(37)滑动贯穿设置于薄荷液放置盒(36)左侧,所述通孔(38)设置有多个,多个所述通孔(38)均匀贯穿设置于薄荷液放置盒(36)底部以及密封隔板(37)上;

所述触发机构(4)包括弧形触发块(41)、触发杆(42)、限位板(43)和复位弹簧(44);

所述弧形触发块(41)固定设置于U形安装架(21)内侧,所述触发杆(42)贯穿箱体(32)外壁并延伸至箱体(32)内部与密封隔板(37)固定连接,所述限位板(43)固定套接设置于触发杆(42)外侧,所述复位弹簧(44)套接设置于触发杆(42)外侧,且其一端与限位板(43)固定连接以及另一端与箱体(32)内壁固定连接;

所述间歇驱动机构(7)包括空腔(71)、从动齿轮(72)、扭簧(73)、主动轴(74)、扇形齿轮(75)和叶轮(76);

所述空腔(71)开设于U形安装架(21)内部,所述从动齿轮(72)固定套接设置于空心轴(31)外侧右端,所述扭簧(73)套接设置于空心轴(31)外侧左端,且其一端与箱体(32)固定连接以及另一端与U形安装架(21)固定连接,所述主动轴(74)通过轴承转动嵌套设置于空腔(71)内部,所述扇形齿轮(75)固定套接设置于主动轴(74)外侧一端,所述叶轮(76)固定套接设置于主动轴(74)外侧另一端。

2.根据权利要求1所述的一种西班牙语翻译练习机,其特征在于:所述夹持安装机构(2)包括U形安装架(21)、夹持板(22)、锁定螺栓(23)和垫块(24);

所述U形安装架(21)位于翻译练习机本体(1)顶部,所述夹持板(22)设置有两个,两个所述夹持板(22)由前向后依次设置于U形安装架(21)底部右侧,位于前侧的所述夹持板(22)与U形安装架(21)固定连接,位于后侧所述U形安装架(21)套接设置于锁定螺栓(23)外侧并与锁定螺栓(23)螺纹连接,所述锁定螺栓(23)前端通过轴承转动嵌套设置于位于前侧的夹持板(22)背面,所述垫块(24)固定设置于U形安装架(21)底部左侧。

3.根据权利要求2所述的一种西班牙语翻译练习机,其特征在于:所述背部升降机构(5)包括连接横杆(51)、导向竖杆(52)、下午内块(53)、升降背板(54)、松紧带(55)、支撑条(56)和倾斜支撑板(57);

所述连接横杆(51)与位于后侧的夹持板(22)固定连接,所述导向竖杆(52)固定设置于连接横杆(51)底部,所述下午内块(53)固定设置于导向竖杆(52)底端,所述升降背板(54)沿竖直方向滑动套接设置于导向竖杆(52)外侧,所述松紧带(55)固定设置于升降背板(54)正面底部,所述支撑条(56)固定设置于升降背板(54)背面底部,所述倾斜支撑板(57)设置有两个,两个所述倾斜支撑板(57)分别固定设置于升降背板(54)底部两侧。

4.根据权利要求3所述的一种西班牙语翻译练习机,其特征在于:所述进气机构(6)包括气泵(61)、分流管(62)、吸盘(63)、进气管(64)、密封罩(65)和支管(66);

所述气泵(61)固定设置于升降背板(54)正面顶部,所述分流管(62)与气泵(61)的进气端固定连接,所述吸盘(63)固定设置于升降背板(54)背面顶部且与翻译练习机本体(1)吸附连接,所述分流管(62)的一个进气端与吸盘(63)连接,所述分流管(62)的另一个进气端内侧固定设置有瓣膜,所述进气管(64)与气泵(61)的输出端固定连接,所述密封罩(65)固定连接于进气管(64)端部且固定设置于U形安装架(21)右侧,所述支管(66)设置有多个,多个所述支管(66)均位于密封罩(65)内侧且均匀贯穿设置于U形安装架(21)右侧。
