专利号: 2022101694480
申请人: 陕西铜川煤矿建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

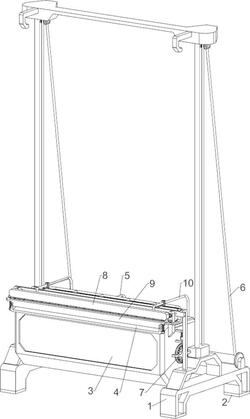

1.一种建筑装修内墙均匀抹灰装置,包括有支撑架(1)、防滑垫(2)、储料框(3)和抹灰板(4),支撑架(1)底部左右两侧的前后两侧均设有防滑垫(2),支撑架(1)的下部前侧滑动式设有用于存储浆料的储料框(3),储料框(3)的顶部前侧设有用于将浆料涂抹在墙壁上的抹灰板(4),其特征是,还包括有输送防尘组件(5)和升降组件(6),储料框(3)上设有用于运输浆料的输送防尘组件(5),支撑架(1)的下部后侧设有用于驱动抹灰板(4)上下移动的升降组件(6)。

2.按照权利要求1所述的一种建筑装修内墙均匀抹灰装置,其特征是,输送防尘组件(5)包括有输送泵(51)、输送管(52)、防尘板(53)和第一弹簧(54),储料框(3)的后侧下部中间设有输送泵(51)并连通,输送泵(51)顶部与抹灰板(4)后侧之间设有输送管(52)并连通,储料框(3)的上部后侧滑动式设有用于防尘的防尘板(53),防尘板(53)的前侧与储料框(3)之间左右对称设有第一弹簧(54)。

3.按照权利要求2所述的一种建筑装修内墙均匀抹灰装置,其特征是,升降组件(6)包括有第一电机(61)、绕线轮(62)、滚轮(63)和拉绳(64),支撑架(1)下部的后侧中间设有第一电机(61),第一电机(61)左右两侧的输出轴上均设有绕线轮(62),绕线轮(62)均与支撑架(1)转动式连接,支撑架(1)上部的左右两侧均转动式设有滚轮(63),绕线轮(62)上均绕接有拉绳(64),拉绳(64)的另一端分别与储料框(3)的左右两侧连接,拉绳(64)均绕过相邻的滚轮(63)。

4.按照权利要求3所述的一种建筑装修内墙均匀抹灰装置,其特征是,还包括有用于防止浆料发生沉淀的搅拌组件(7),搅拌组件(7)包括有第二电机(71)、第一搅拌杆(72)、第一锥齿轮(73)、第二锥齿轮(74)、第三锥齿轮(75)和第二搅拌杆(76),储料框(3)的右侧中部设有第二电机(71),第二电机(71)的输出轴上设有转杆,转杆与储料框(3)转动式连接,转杆右侧设有第一搅拌杆(72),第一搅拌杆(72)位于储料框(3)内部,转杆左侧设有第一锥齿轮(73),第一锥齿轮(73)位于储料框(3)左侧,储料框(3)的左侧中部转动式设有第二锥齿轮(74),第二锥齿轮(74)与第一锥齿轮(73)啮合,转杆左侧转动式设有第二搅拌杆(76),第二搅拌杆(76)位于储料框(3)内部,第二搅拌杆(76)与储料框(3)转动式连接,第二搅拌杆(76)左侧设有第三锥齿轮(75),第二锥齿轮(74)与第三锥齿轮(75)啮合。

5.按照权利要求4所述的一种建筑装修内墙均匀抹灰装置,其特征是,还包括有用于将墙壁上的浆料抹平的平整组件(8),平整组件(8)包括有抹平板(81)、接触杆(82)、第二弹簧(83)、第一连杆(84)、卡杆(85)和第三弹簧(86),储料框(3)的上部前侧滑动式设有抹平板(81),抹平板(81)后侧设有接触杆(82),抹平板(81)与储料框(3)之间的左右两侧均设有第二弹簧(83),支撑架(1)的上部前侧左右对称设有第一连杆(84),接触杆(82)往上运动会与第一连杆(84)接触,储料框(3)的右侧前上部滑动式设有卡杆(85),卡杆(85)底部与支撑架(1)接触,卡杆(85)上部与接触杆(82)接触,卡杆(85)的左侧中部与储料框(3)之间设有第三弹簧(86)。

6.按照权利要求5所述的一种建筑装修内墙均匀抹灰装置,其特征是,还包括有用于挡住残留在抹灰板(4)顶部的浆料的挡住组件(9),挡住组件(9)包括有第二连杆(91)、挡板(92)和第四弹簧(93),接触杆(82)底部的左右两侧均设有第二连杆(91),抹灰板(4)前部滑动式设有挡板(92),第二连杆(91)前侧均与挡板(92)接触,挡板(92)的左右两侧与抹灰板(4)之间均设有第四弹簧(93)。

7.按照权利要求6所述的一种建筑装修内墙均匀抹灰装置,其特征是,还包括有用于湿润浆料的洒水组件(10),洒水组件(10)包括有喷头(101)、水管(102)、球阀(103)、发条(104)、第三连杆(105)、潜水泵(106)、储液框(107)和防尘盖(108),抹平板(81)底部设有喷头(101),喷头(101)后侧滑动式设有水管(102)并连通,水管(102)上部的左右两侧均转动式设有球阀(103),球阀(103)上部与水管(102)之间均设有发条(104),接触杆(82)顶部的左右两侧均设有第三连杆(105),第三连杆(105)后侧均与相邻的球阀(103)接触,储料框(3)后侧设有储液框(107),储液框(107)的内底部中间设有潜水泵(106),水管(102)后端与潜水泵(106)顶部连接并连通,储液框(107)的顶部后侧中间放置有防尘盖(108)。

8.按照权利要求7所述的一种建筑装修内墙均匀抹灰装置,其特征是,防尘盖(108)外侧间隔开有凹槽。
