专利号: 2022101728114
申请人: 徐州工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

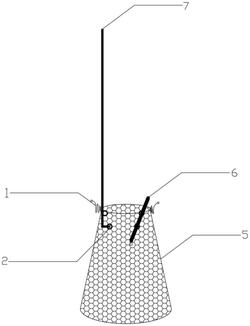

1.一种雨水排口的截污装置,包括网兜(5)和挂钩(3),其特征在于:所述网兜(5)的上端口安装有便于网兜(5)上端口收缩和打开的收缩绳(1),所述网兜(5)上端口的收缩绳(1)下方留有对称的四个半径2cm的网眼,四个网眼均固定安装有塑胶小环(2),所述网兜(5)通过四个挂钩(3)安装在距雨水排口边缘3cm的墙体上,四个所述塑胶小环(2)和四个挂钩(3)之间连接有细长铁钩(7),细长铁钩(7)的一端钩在塑胶小环(2)上,另一端钩在挂钩(3)上;

所述雨水排口的平台上安装有T形钉(12),所述T形钉(12)为木质,所述T形钉(12)由横木条(13)和竖木条(14)组成,所述横木条(13)为长方体,其长30cm、宽4cm、高4cm,中部有

3cm×3cm×4cm立方体空心,且两端4cm处弯曲与中部呈80°作为格挡,竖木条(14)为正四棱锥,其高40cm,底面是边长4cm的正方形,所述竖木条(14)通过横木条(13)中部空心与其组合成T形钉,所述竖木条(14)嵌入在雨水排口平台岸边土壤30cm处并固定;

收缩绳(1)两端系成直径5cm的小环套在其上端;

所述挂钩(3)的末端带有膨胀螺丝,挂钩(3)上端为环状且带有强度140N—150N的扭转弹簧一(10)和下端为强度1N的扭转弹簧二(11),装置工作时扭转弹簧一(10)与扭转弹簧二(11)使挂钩(3)形成一个封闭的环形。

2.根据权利要求1所述的一种雨水排口的截污装置,其特征在于:所述收缩绳(1)为尼龙材质,直径为1cm;

所述网兜(5)为尼龙材质,网眼孔径为1cm;

所述塑胶小环(2)为塑料材质内圈半径2cm,外圈半径3cm、厚度1cm的环形结构。

3.一种雨水排口的截污装置,包括网兜(5)和螺丝(4),其特征在于:所述网兜(5)的上端口安装有便于网兜(5)上端口收缩和打开的收缩绳(1),所述网兜(5)上端口的收缩绳(1)下方留有对称的四个半径2cm的网眼,四个网眼均固定安装有塑胶小环(2),所述网兜(5)通过四个螺丝(4)安装在距雨水排口边缘3cm的墙体上,四个所述塑胶小环(2)和四个螺丝(4)之间连接有细长铁钩(7),细长铁钩(7)的一端钩在塑胶小环(2)上,另一端钩在螺丝(4)上;

所述螺丝(4)末端有膨胀螺丝,螺丝(4)带有螺帽,前端有旋钮(8)和强度1N的弹簧(9),螺帽半径1cm,厚1cm;螺丝半径0.5cm,长3cm;

用膨胀螺丝端将四个螺丝(4)对称安装在距雨水排口边缘3cm的墙体上,网兜(5)通过其上四个塑胶小环(2)固定的网眼,用细长铁钩(7)钩住塑胶小环(2)将其套挂在螺丝上,网兜(5)通过四个塑胶小环(2)固定的网眼安装在四个带有螺帽的螺丝(4)上,所述雨水排口的平台上安装有T形钉(12),网兜(5)上收缩绳(1)两端的小环套在T形钉(12)上;

所述螺丝(4)末端的旋钮(8)使螺丝(4)向下旋转;螺丝(4)下端的弹簧(9)使螺丝(4)向下偏转15°后使收缩绳(1)拉紧而不再转动。
