专利号: 2022101772475
申请人: 江苏独角兽电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

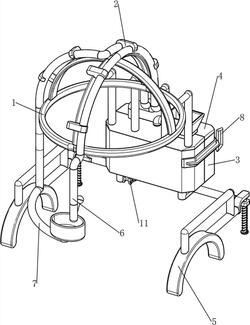

1.一种鼻科用头戴式鼻腔清洗装置,其特征在于,包括有围板(1)、上顶罩(2)、底盒(3)、上盖(4)、稳定机构(5)、喷水机构(6)和接水机构(7),围板(1)顶部设有上顶罩(2),围板(1)远离上顶罩(2)的一侧设有上盖(4),上盖(4)底部设有底盒(3),底盒(3)底部对称设有稳定机构(5),底盒(3)内壁中部设有喷水机构(6),底盒(3)内壁设有接水机构(7);

稳定机构(5)包括有第一固定架(51)、第一连接杆(52)、肩垫(53)、连接柱(54)、第一复位弹簧(55)和固定圆杆(56),底盒(3)底部远离围板(1)的一侧对称设有第一固定架(51),第一固定架(51)远离底盒(3)的一侧均滑动式设有连接柱(54),连接柱(54)一侧均设有第一连接杆(52),第一连接杆(52)远离连接柱(54)的一侧均设有肩垫(53),连接柱(54)下侧均与同侧的第一固定架(51)之间连接有第一复位弹簧(55),相近的第一连接杆(52)和肩垫(53)顶部之间均设有固定圆杆(56);

喷水机构(6)包括有第二固定架(61)、第一抽水机(62)、底部连接管(63)、延长管(64)和堵口喷头(65),底盒(3)内壁对称设有两个第二固定架(61),第二固定架(61)之间设有第一抽水机(62),第一抽水机(62)底部对称设有底部连接管(63),上顶罩(2)中部连接有延长管(64),延长管(64)与上盖(4)中部连接,延长管(64)远离上盖(4)的一侧设有堵口喷头(65);

还包括有滑板机构(8),滑板机构(8)包括有固定块(81)、水平滑板(82)、手拉架(83)、第二连接杆(84)和第二复位弹簧(85),底盒(3)内顶部对称设有固定块(81),固定块(81)一侧均设有第二连接杆(84),第二连接杆(84)之间靠近固定块(81)的一侧滑动式设有水平滑板(82),水平滑板(82)远离固定块(81)的一侧设有手拉架(83),水平滑板(82)与第二连接杆(84)之间均连接有第二复位弹簧(85);

还包括有进口开合机构(9),进口开合机构(9)包括有异形板(91)、第一连接盒(92)、第一滑动孔板(93)、第三连接杆(94)、第二限位杆(95)和第三复位弹簧(96),水平滑板(82)顶部设有异形板(91),延长管(64)底部设有第一连接盒(92),第一连接盒(92)内侧滑动式设有第一滑动孔板(93),第一滑动孔板(93)远离第一连接盒(92)的一侧设有第三连接杆(94),第一连接盒(92)一侧对称滑动式设有第二限位杆(95),第二限位杆(95)前侧均与第一滑动孔板(93)连接,第二限位杆(95)均与第一连接盒(92)之间连接有第三复位弹簧(96);

还包括有接口开合机构(10),接口开合机构(10)包括有连接条(101)、第二连接盒(102)、第二滑动孔板(103)、第三限位杆(104)和第四复位弹簧(105),第一滑动孔板(93)一侧设有连接条(101),连接短管(73)底部设有第二连接盒(102),第二连接盒(102)内侧滑动式设有第二滑动孔板(103),第二滑动孔板(103)一侧与连接条(101)连接,第二连接盒(102)一侧对称滑动式设有第三限位杆(104),第三限位杆(104)均与第二滑动孔板(103)连接,第三限位杆(104)均与第二连接盒(102)之间连接有第四复位弹簧(105)。

2.如权利要求1所述的一种鼻科用头戴式鼻腔清洗装置,其特征在于,接水机构(7)包括有限位直杆(71)、第二抽水机(72)、连接短管(73)、第一转向管(74)、第二转向管(75)和接水盘(76),底盒(3)内壁对称设有三个限位直杆(71),限位直杆(71)之间设有第二抽水机(72),上盖(4)左侧设有连接短管(73),上顶罩(2)中部连接有第一转向管(74),第一转向管(74)后侧与连接短管(73)连接,第一转向管(74)远离连接短管(73)的一侧设有第二转向管(75),第二转向管(75)远离第一转向管(74)的一侧设有接水盘(76)。

3.如权利要求2所述的一种鼻科用头戴式鼻腔清洗装置,其特征在于,还包括有出水开合机构(11),出水开合机构(11)包括有第一连接板(111)、旋转孔板(112)、第三连接盒(113)、第三滑动板(114)、第二连接板(115)、第四限位杆(116)和第五复位弹簧(117),第二滑动孔板(103)一侧设有第一连接板(111),第一连接板(111)一侧转动式设有旋转孔板(112),底盒(3)底部一侧设有第三连接盒(113),第三连接盒(113)内侧滑动式设有第三滑动板(114),第三滑动板(114)一侧设有第二连接板(115),第二连接板(115)与旋转孔板(112)转动式连接,第三连接盒(113)下侧左右对称滑动式设有第四限位杆(116),第四限位杆(116)均与第三滑动板(114)连接,第四限位杆(116)均与第三连接盒(113)之间连接有第五复位弹簧(117)。
