专利号: 2022101952707
申请人: 深圳市懿准精密金属制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

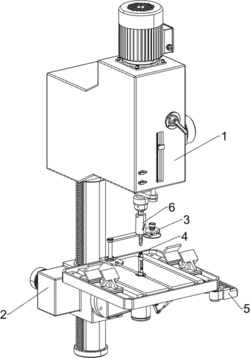

1.一种具备毛刺贴合打磨功能的金属管钻孔机,包括有钻孔机(1);其特征是,还包括有承载系统(2)、抛光系统(3)、打磨系统(4)和钻头(6);钻孔机(1)下部连接有承载系统(2);承载系统(2)用于对金属管进行夹持固定;承载系统(2)上侧后部连接有抛光系统(3);

抛光系统(3)用于对金属管的外侧面进行抛光;承载系统(2)中部连接有打磨系统(4);打磨系统(4)用于对金属管孔的毛刺进行打磨;钻孔机(1)转轴上安装有钻头(6)。

2.按照权利要求1所述的一种具备毛刺贴合打磨功能的金属管钻孔机,其特征是,承载系统(2)包括有装载箱(201)、传动箱(202)、电机(203)、直齿轮(204)、齿条(205)、电动转盘(206)、连接架(207)、承载盘(208)、电动滑轨(209)、电动滑块(2010)和固定架(2011);钻孔机(1)下部连接有装载箱(201);装载箱(201)左侧固定连接有传动箱(202);传动箱(202)后侧固定连接有电机(203);电机(203)输出轴上固定连接有直齿轮(204),并且直齿轮(204)位于传动箱(202)内部;钻孔机(1)左侧下部固定连接有齿条(205);齿条(205)与直齿轮(204)啮合;装载箱(201)前侧固定连接有电动转盘(206);电动转盘(206)前侧固定连接有连接架(207);连接架(207)上侧固定连接有承载盘(208);承载盘(208)上侧左部和上侧右部各固定连接有一个电动滑轨(209);两个电动滑轨(209)上各滑动连接有两个电动滑块(2010);四个电动滑块(2010)上侧各固定连接有一个固定架(2011);连接架(207)前部与打磨系统(4)连接;承载盘(208)后侧中部与抛光系统(3)连接;承载盘(208)中部与打磨系统(4)连接;承载盘(208)下侧前部与打磨系统(4)连接。

3.按照权利要求2所述的一种具备毛刺贴合打磨功能的金属管钻孔机,其特征是,左方两个固定架(2011)呈前后对称分布,右方两个固定架(2011)呈前后对称分布。

4.按照权利要求2所述的一种具备毛刺贴合打磨功能的金属管钻孔机,其特征是,抛光系统(3)包括有L形架(301)、第一连接轴(302)、连接柄(303)、第五弹性件(304)、卡块(305)、抛光软盘(306)、夹板(307)和连接杆(308);承载盘(208)后侧中部固定连接有L形架(301);L形架(301)上侧固定连接有第一连接轴(302);第一连接轴(302)上部转动连接有连接柄(303);连接柄(303)右部转动连接有连接杆(308);连接杆(308)外侧上部套有第五弹性件(304);第五弹性件(304)下侧与连接柄(303)接触;连接杆(308)上侧固定连接有卡块(305);卡块(305)下侧与第五弹性件(304)固定连接;连接杆(308)下侧固定连接有抛光软盘(306);连接柄(303)下侧右部通过扭力弹簧杆连接有两个夹板(307),并且两个夹板(307)呈左右对称分布。

5.按照权利要求4所述的一种具备毛刺贴合打磨功能的金属管钻孔机,其特征是,打磨系统(4)包括有套筒(401)、第一弹性件(402)、连接块(403)、第二弹性件(404)、第一连接环(405)、限位套(406)、传动杆(407)、连接盘(408)、第一联动环(409)、限位环(4010)、第二联动环(4011)、第一打磨块(4012)、第二连接环(4013)、第二打磨块(4014)、第一连接板(4015)、第三弹性件(4016)、第四弹性件(4017)和限位组件;连接架(207)前侧中部固定连接有套筒(401);套筒(401)上部与承载盘(208)固定连接;套筒(401)内下侧固定连接有第一弹性件(402);第一弹性件(402)上侧固定连接有连接块(403);连接块(403)内下侧固定连接有第二弹性件(404);连接块(403)上侧与第一连接环(405)转动连接;第一连接环(405)内侧固定连接有限位套(406);限位套(406)内侧滑动连接有传动杆(407);传动杆(407)下侧固定连接有连接盘(408);传动杆(407)外侧壁下部固定连接有第一联动环(409),并且第一联动环(409)位于限位套(406)上方;传动杆(407)外侧壁上部滑动连接有限位环(4010);传动杆(407)上侧固定连接有第二联动环(4011);第一连接环(405)上侧前部和上侧后部各固定连接有一个第三弹性件(4016);两个第三弹性件(4016)相向侧各固定连接有一个第一打磨块(4012);两个第一打磨块(4012)下侧与第一连接环(405)滑动连接;

两个第一打磨块(4012)与第一联动环(409)接触;限位环(4010)外侧壁固定连接有第二连接环(4013);第二连接环(4013)上侧前部与上侧后部各固定连接有一个第四弹性件(4017);两个第四弹性件(4017)相向侧各固定连接有一个第二打磨块(4014);两个第二打磨块(4014)与第二连接环(4013)滑动连接;两个第二打磨块(4014)与第二联动环(4011)接触;第二连接环(4013)下侧前部和下侧后部各固定连接有一个第一连接板(4015);两个第一连接板(4015)下侧与第一连接环(405)固定连接;承载盘(208)下侧前部连接有限位组件。

6.按照权利要求5所述的一种具备毛刺贴合打磨功能的金属管钻孔机,其特征是,套筒(401)前侧中部开有限位孔(401a)。

7.按照权利要求5所述的一种具备毛刺贴合打磨功能的金属管钻孔机,其特征是,两个第二打磨块(4014)的相背侧为弯弧面,用于贴合金属管的孔沿。

8.按照权利要求7所述的一种具备毛刺贴合打磨功能的金属管钻孔机,其特征是,限位组件包括有电动推杆(4018)、传动板(4019)、安装架(4020)、第二连接轴(4021)、第三连接轴(4022)、第四连接轴(4023)、第二连接板(4024)、第三连接板(4025)、第五连接轴(4026)、连接柱(4027)、限位筒(4028)和限位柱(4029);承载盘(208)下侧前部固定连接有电动推杆(4018);电动推杆(4018)伸缩端转动连接有传动板(4019);承载盘(208)下侧前部固定连接有安装架(4020),并且安装架(4020)位于电动推杆(4018)后方;安装架(4020)下侧前部固定连接有第二连接轴(4021);安装架(4020)下部固定连接有第三连接轴(4022);第三连接轴(4022)与传动板(4019)转动连接;传动板(4019)上部传动连接有第四连接轴(4023);第四连接轴(4023)左部和右部各转动连接有一个第二连接板(4024),并且两个第二连接板(4024)分别位于传动板(4019)的左方和右方;两个第二连接板(4024)前部与第二连接轴(4021)转动连接;第四连接轴(4023)左部和右部各转动连接有一个第三连接板(4025);两个第三连接板(4025)位于两个第二连接板(4024)相向侧,并且两个第三连接板(4025)分别位于传动板(4019)的左方和右方;两个第三连接板(4025)后部转动连接有第五连接轴(4026);第五连接轴(4026)上转动连接有连接柱(4027);连接柱(4027)外侧壁滑动连接有限位筒(4028);限位筒(4028)左右两侧与安装架(4020)固定连接;连接柱(4027)后侧固定连接有限位柱(4029)。

9.按照权利要求8所述的一种具备毛刺贴合打磨功能的金属管钻孔机,其特征是,还包括有存放系统(5),承载盘(208)下侧右部连接有存放系统(5);存放系统(5)包括有转动轴(501)、刀具盒(502)和限位架(503);承载盘(208)下侧右部固定连接有转动轴(501);转动轴(501)上转动连接有刀具盒(502);承载盘(208)下侧右部转动连接有限位架(503),并且限位架(503)位于转动轴(501)后方;限位架(503)与刀具盒(502)接触。
