专利号: 2022102024147
申请人: 上海东慧口腔医院有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

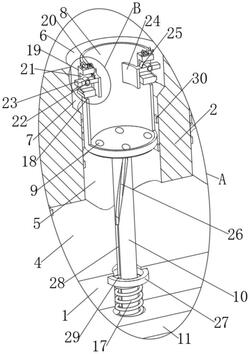

1.一种医疗口腔内科用器械放置装置,其特征在于:包括底座(1)和底座(1)上的放置台(2),所述放置台(2)的内部设置有通孔(4),所述放置台(2)的两侧均安装有水管(3),所述水管(3)与通孔(4)相连通,所述放置台(2)上还设置有竖槽(5);所述竖槽(5)的内部滑动连接有清理罐(8),所述清理罐(8)用于收纳医疗口腔内科用器械,所述清理罐(8)上设置有漏孔(9),所述竖槽(5)上还安装有支撑柱(10),所述支撑柱(10)与清理罐(8)相连接,所述支撑柱(10)用于驱动清理罐(8)旋转;所述底座(1)的内部滑动连接有滑板(11),所述支撑柱(10)贯穿通孔(4)并转动连接在滑板(11)上,所述支撑柱(10)上设置有螺旋槽(26),所述底座(1)的内部安装有圆环(27),所述圆环(27)上安装有限位块(29),所述限位块(29)用于滑动连接在螺旋槽(26)的内部;所述圆环(27)转动连接在底座(1)的内部,所述支撑柱(10)的外表面还套设有扭矩弹簧(17),所述扭矩弹簧(17)与滑板(11)相连接,所述扭矩弹簧(17)用于驱动支撑柱(10)旋转;所述支撑柱(10)上还设置有竖直槽(28),所述竖直槽(28)与螺旋槽(26)相连通,所述限位块(29)用于滑动连接在竖直槽(28)的内部;所述底座(1)上还设置有与竖槽(5)相连通的开口槽(6),所述清理罐(8)上还设置有方槽(18),所述方槽(18)的内部滑动连接有方块(19),所述方块(19)的一端滑动连接在开口槽(6)的内部,所述方块(19)上还连接有夹板(24),所述夹板(24)用于抵触医疗口腔用器械,所述开口槽(6)的尺寸大于竖槽(5)的尺寸,所述开口槽(6)与竖槽(5)之间还设置有斜面(7)。

2.根据权利要求1所述的医疗口腔内科用器械放置装置,其特征在于:所述方块(19)上设置有调节槽(21),所述调节槽(21)的内部安装有短轴(22),所述短轴(22)的外表面套设有旋转板(23),所述旋转板(23)通过短轴(22)转动连接在调节槽(21)的内部,所述旋转板(23)与夹板(24)相连接,所述放置台(2)的内部还安装有凸环(30),所述凸环(30)用于抵触旋转板(23)旋转。

3.根据权利要求1或2所述的医疗口腔内科用器械放置装置,其特征在于:所述方块(19)的内部还安装有支撑弹片(25),所述支撑弹片(25)与旋转板(23)相连接,所述支撑弹片(25)用于驱动旋转板(23)复位。

4.根据权利要求1‑3任一项所述的医疗口腔内科用器械放置装置,其特征在于:所述方块(19)上安装有第二弹簧(20),所述第二弹簧(20)与清理罐(8)相连接,所述第二弹簧(20)用于驱动方块(19)复位。

5.根据权利要求3所述的医疗口腔内科用器械放置装置,其特征在于:所述底座(1)的内部还安装有电动推杆(12),所述电动推杆(12)上安装有调节柱(15),所述滑板(11)上安装有圆套(13),所述调节柱(15)滑动连接在圆套(13)的内部,所述调节柱(15)的外表面套设有第一弹簧(16),所述第一弹簧(16)与圆套(13)相连接,所述底座(1)的内部还安装有弧形弹片(14),所述滑板(11)用于抵触弧形弹片(14)。
