专利号: 2022102059907
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

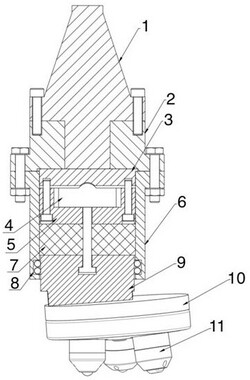

1.一种旋转换刀柔性滚压刀具,其特征在于,包括刀柄(1)、刀柄连接块(2)、刀具连接筒(6)、支撑座(9)、刀具转换器(10)以及滚压刀头(11),所述刀柄(1)与刀柄连接块(2)固定连接,刀柄连接块(2)和刀具连接筒(6)固定连接,所述刀具连接筒(6)内依次设置有承力板(3)、测力装置以及优力胶(7),承力板(3)上端与刀柄连接块(2)相互扣合固定,承力板(3)下端通过螺柱与测力装置连接,优力胶(7)设置在测力装置和支撑座(9)之间,支撑座(9)通过螺柱与优力胶(7)和测力装置相连接,刀具转换器(10)设置在支撑座(9)的下部,刀具转换器(10)的下部设置有滚压刀头(11),所述刀具转换器(10)包括上端部(14)和下端部(15),通过旋转下端部(15)进行滚压刀头(11)的实时切换;

所述刀具转换器(10)的上端部(14)和下端部(15)通过转动连接件(16)和伸缩卡紧机构(17)进行连接,上端部(14)与支撑座(9)固定连接,上端部(14)还设置有转动连接件(16)的连接通孔和伸缩卡紧机构(17)的安装槽(19),下端部(15)的上表面设置有伸缩卡紧机构(17)对应的凹面卡紧槽(20),下端部(15)的下表面设置有用于安装滚压刀头(11)的刀头安装槽(18);

所述伸缩卡紧机构(17)包括卡紧凸台(21)、伸缩平台(22)、伸缩弹簧(23)、支撑基座(24)以及导向燕尾槽(25),所述卡紧凸台(21)嵌扣在刀具转换器(10)下端部(15)的凹面卡紧槽(20)中,卡紧凸台(21)与伸缩平台(22)固定连接,伸缩弹簧(23)设置在伸缩平台(22)和支撑基座(24)之间,伸缩平台(22)与支撑基座(24)卡扣连接,支撑基座(24)设置有上下导向的导向燕尾槽(25)。

2.根据权利要求1所述的一种旋转换刀柔性滚压刀具,其特征在于,在支撑座(9)和刀具连接筒(6)之间还设置有横向负载消除机构(8),所述横向负载消除机构(8)包括直线轴承支撑架(12)和承载球(13),直线轴承支撑架(12)设置在刀具连接筒(6)内表面,承载球(13)与支撑座(9)相接触。

3.根据权利要求1所述的一种旋转换刀柔性滚压刀具,其特征在于,所述测力装置包括传感器固定座(5)以及传感器固定座(5)内部的压力传感器(4),承力板(3)下部通过螺柱与传感器固定座(5)连接,所述压力传感器(4)用于采集加工过程中刀具受力情况。

4.根据权利要求1所述的一种旋转换刀柔性滚压刀具,其特征在于,所述伸缩卡紧机构(17)的数目与安装槽(19)的数目、凹面卡紧槽(20)的数目以及刀头安装槽(18)的数目均相同。

5.根据权利要求1所述的一种旋转换刀柔性滚压刀具,其特征在于,所述刀头安装槽(18)间隔预定角度沿圆周方向均匀分布在下端部(15)的下表面上,滚压刀头(11)安装在刀头安装槽(18)上;所述滚压刀头(11)包括滚珠刀头、滚柱刀头以及滚轮刀头。

6.根据权利要求1所述的一种旋转换刀柔性滚压刀具,其特征在于,所述刀具转换器(10)呈倾斜设置,刀具转换器(10)与水平方向的夹角和滚压刀头(11)的方向与刀具转换器(10)的轴线方向夹角相等。

7.根据权利要求5所述的一种旋转换刀柔性滚压刀具,其特征在于,所述滚珠刀头包括滚珠(26)、第一刀头支撑架(27)以及第一刀头安装块(28),滚珠(26)固定在第一刀头支撑架(27)中,并通过第一刀头安装块(28)进行限位,第一刀头支撑架(27)和第一刀头安装块(28)通过螺柱进行连接,第一刀头安装块(28)与刀头安装槽(18)螺纹连接,滚柱刀头和滚轮刀头的结构与滚珠刀头相同。

8.根据权利要求7所述的一种旋转换刀柔性滚压刀具,其特征在于,所述滚柱刀头包括滚柱(29)、第二刀头支撑架(30)以及第二刀头安装块(31),滚轮刀头包括滚轮(32)、第三刀头支撑架(33)以及第三刀头安装块(34);所述滚柱(29)和滚轮(32)两侧设置支撑凸台(35),所述第二刀头支撑架(30)和第三刀头支撑架(33)设置有与支撑凸台(35)相配合的环形凹面滑槽。
