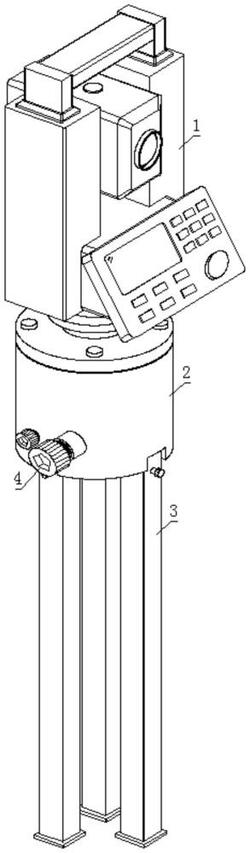

1.基于BIM技术的建筑工程造价现场测绘装置,包括测绘仪(1),其特征在于:所述测绘仪(1)的底面上固定安装有连接圆筒(2),且连接圆筒(2)的下端内腔中设置有支撑组件(3),连接圆筒(2)上活动安装有旋拧带动组件(4),连接圆筒(2)内腔的中部底面上固定安装有压气组件(5),连接圆筒(2)的内腔底面上还安装有连接传动组件(6),且连接传动组件(6)设置在压气组件(5)的一侧处,所述连接圆筒(2)的下端外壁上固定安装有限制套(21),连接圆筒(2)的中部内腔中设置有内安装圆槽(22),且内安装圆槽(22)的底面上分别均匀设置有三处底面贯穿孔(23),内安装圆槽(22)的内腔内壁上分别固定安装有六个连接限制板(24),且连接限制板(24)均分别设置在底面贯穿孔(23)的两侧处;
所述支撑组件(3)包括上端分别活动安装在连接限制板(24)之间的第一支撑杆(31)、第二支撑杆(32)和第三支撑杆(33),第一支撑杆(31)、第二支撑杆(32)和第三支撑杆(33)之间均分别通过万向节(34)相连接,第二支撑杆(32)上端的一侧端部固定安装有带动辊(35),且带动辊(35)上设置有传动带(36),传动带(36)的一端套接在连接传动组件(6)上,且第一支撑杆(31)、第二支撑杆(32)和第三支撑杆(33)中各结构组成和连接方式均相同;
所述旋拧带动组件(4)包括旋拧帽(41)和一端固定安装在旋拧帽(41)一侧中部外壁上的限制外套(42),且限制外套(42)的内腔中滑动设置有螺纹柱(43),螺纹柱(43)的一端部活动安装有防磨前抵块(44);
所述压气组件(5)包括储气外壳(51)和连通固定安装在储气外壳(51)一侧中部外壁上的螺纹套(52),且螺纹柱(43)对应螺纹套(52)设置,储气外壳(51)另一侧的中部外壁上连通固定安装有出气连接块(53),且出气连接块(53)上设置有输气管道(54),且输气管道(54)的输出端分别安装在第一支撑杆(31)、第二支撑杆(32)和第三支撑杆(33)的顶面一侧处;
所述连接传动组件(6)包括撑起安装块(61)和活动安装在撑起安装块(61)上端一侧处的传动辊(62)。
2.根据权利要求1所述的基于BIM技术的建筑工程造价现场测绘装置,其特征在于:限制套(21)包括固定外套(211)和安装在固定外套(211)内腔内壁上的连接轴承(212),且连接轴承(212)的内腔内壁上安装有卡接内套(213),且卡接内套(213)内腔的两侧内壁上分别设置有一对半圆卡槽(214),且相邻的半圆卡槽(214)之间呈相连通设置。
3.根据权利要求2所述的基于BIM技术的建筑工程造价现场测绘装置,其特征在于:第一支撑杆(31)包括支撑杆主体(311)和滑动设置在支撑杆主体(311)内腔中的伸缩站杆(312),支撑杆主体(311)上端的一端中部外壁上通过螺纹贯穿安装有封堵机构(313),支撑杆主体(311)的上端部固定安装有紧固轮(314),且紧固轮(314)的两侧分别贯穿支撑杆主体(311)且活动安装在连接限制板(24)上,第一支撑杆(31)相对于第二支撑杆(32)和第三支撑杆(33)设置有压紧机构(315),且紧固轮(314)上贯穿设置有压紧机构(315)。
4.根据权利要求3所述的基于BIM技术的建筑工程造价现场测绘装置,其特征在于:支撑杆主体(311)的顶面一侧处设置有压气内槽(3111),且压气内槽(3111)内腔上端的一端端内壁上设置有补偿凹槽(3112),支撑杆主体(311)的底面一端处设置有嵌入凹槽(3113),且嵌入凹槽(3113)内腔的一端内壁上设置有限制滑道(3114)。
5.根据权利要求4所述的基于BIM技术的建筑工程造价现场测绘装置,其特征在于:伸缩站杆(312)包括伸缩站杆主体(3121)和活动安装在伸缩站杆主体(3121)下端部的支撑底板(3122),伸缩站杆主体(3121)下端的一端外壁上固定安装有凸起安装块(3123),且凸起安装块(3123)的顶面上固定安装有活塞(3124),且活塞(3124)的上端密封滑动设置在压气内槽(3111)中,伸缩站杆主体(3121)上端的另一端外壁上固定安装有限制滑块(3125),且限制滑块(3125)滑动设置在限制滑道(3114)中。
6.根据权利要求5所述的基于BIM技术的建筑工程造价现场测绘装置,其特征在于:封堵机构(313)包括第一螺纹旋钮(3131)和活动安装在第一螺纹旋钮(3131)输出末端的封堵块(3132),且封堵块(3132)滑动设置补偿凹槽(3112)中,第一螺纹旋钮(3131)通过螺纹贯穿安装在支撑杆主体(311)的外壁上。
7.根据权利要求6所述的基于BIM技术的建筑工程造价现场测绘装置,其特征在于:紧固轮(314)的侧壁外周设置有弧形通孔(3141),压紧机构(315)包括凹形架(3151)和固定安装在凹形架(3151)开口处的圆柱压杆(3152),凹形架(3151)一侧的中部外壁上活动安装有第二螺纹旋钮(3153),且圆柱压杆(3152)贯穿滑动设置在弧形通孔(3141)中,第二螺纹旋钮(3153)通过螺纹贯穿安装在连接圆筒(2)的外壁上。
8.根据权利要求7所述的基于BIM技术的建筑工程造价现场测绘装置,其特征在于:限制外套(42)一端的两侧外壁上分别设置有收入凹槽(423),且收入凹槽(423)的内腔内壁上安装有压缩弹簧(424),且收入凹槽(423)的开口处滑动设置有半圆卡块(425),压缩弹簧(424)的一端安装在半圆卡块(425)的外壁上,且半圆卡块(425)活动卡接在半圆卡槽(214)中,限制外套(42)一端的两侧外壁上分别设置有第一防转限制块(421),且限制外套(42)一端部的外壁上设置有第一限制槽(422),螺纹柱(43)一端的两侧外壁上分别固定安装有第二防转限制块(431),且第二防转限制块(431)滑动设置在第一限制槽(422)中。
9.根据权利要求8所述的基于BIM技术的建筑工程造价现场测绘装置,其特征在于:储气外壳(51)的内腔中设置有储气内槽(511),储气内槽(511)的内腔中通过复位弹簧(513)密封滑动设置有密封板(512)。
10.根据权利要求9所述的基于BIM技术的建筑工程造价现场测绘装置,其特征在于:撑起安装块(61)的外壁上设置有连通圆孔(611),传动辊(62)一侧的中部外壁上设置有第二限制槽(621),且连通圆孔(611)与第二限制槽(621)之间相连通,第一防转限制块(421)滑动设置在第二限制槽(621)中。
