专利号: 2022102065541
申请人: 曲阜市永兴路桥有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

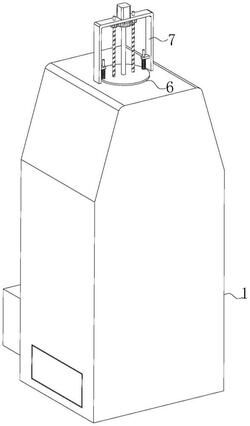

1.一种公路工程沥青铺设预处理系统,包括处理箱(1),其特征在于:所述处理箱(1)内侧壁上固定连接有隔热板(2),所述隔热板(2)顶部设有用于对沥青进行加热离心并不断将沥青中的杂质向外输送的离心除杂机构,所述隔热板(2)底部设有用于对加热处理后沥青进行快速冷却的冷却机构,所述冷却机构下方设有用于对沥青进行破碎的破碎机构;

所述离心除杂机构包括加热罐(3),所述加热罐(3)固定连接在隔热板(2)的中心位置,所述加热罐(3)底部开设有若干流出孔(4),所述加热罐(3)外侧设有固定连接在处理箱(1)内侧壁上的涡旋加热罐(5),所述加热罐与处理箱(1)顶部共同开设有进料口(6),所述处理箱(1)顶部固定连接有U型固定架(7),所述U型固定架(7)与加热罐(3)内侧底部共同转动连接有转动杆(8),所述转动杆(8)顶端固定连接有驱动电机(9),所述驱动电机(9)固定连接在U型固定架(7)的顶部,所述转动杆(8)外表面上固定连接有离心网筒(10),所述离心网筒(10)位于加热罐(3)的内侧,所述离心网筒(10)底部高于加热罐(3)的底部,所述处理箱(1)顶部设有用于密封进料口(6)的密封机构,所述离心网筒(10)内侧设有用于将离心后的物料排出离心网筒(10)的排出机构,所述排出机构在排出之前将密封机构打开;

所述密封机构包括两个第一滑杆(11),两个所述第一滑杆(11)分别滑动连接在U型固定架(7)的内部左右侧壁上,两个所述第一滑杆(11)底端共同固定连接有密封盖(12),两个所述第一滑杆(11)外表面上均套设有用于挤压密封盖(12)的第一弹簧(13),所述密封盖(12)与转动杆(8)滑动连接,所述密封盖(12)位于进料口(6)的正上方用于密封进料口(6);

所述排出机构包括排出网板(14),所述排出网板(14)位于离心网筒(10)内侧底部,所述排出网板(14)滑动连接在转动杆(8)外表面上,所述转动杆(8)外表面上固定连接有第一齿轮(15),所述U型固定架(7)底部转动连接有两个第二齿轮(16),两个所述第二齿轮(16)均与第一齿轮(15)相啮合,所述U型固定架(7)内部上下滑动连接有两个螺纹杆(17),所述第二齿轮(16)与螺纹杆(17)螺纹连接,两个所述螺纹杆(17)贯穿密封盖(12)并与其滑动连接,两个所述螺纹杆(17)与排出网板(14)相连接用于带动排出网板(14)进行上下移动,所述排出网板(14)顶部固定连接有顶动柱(18),所述顶动柱(18)用于顶起密封盖(12)。

2.根据权利要求1所述的一种公路工程沥青铺设预处理系统,其特征在于:所述转动杆(8)外表面上固定连接有销块(19),所述排出网板(14)上下滑动连接在转动杆(8)和销块(19)的外表面上,两个所述螺纹杆(17)圆周转动连接在排出网板(14)的顶部。

3.根据权利要求1所述的一种公路工程沥青铺设预处理系统,其特征在于:所述加热罐(3)的内侧壁上设有用于对其内侧壁进行刮动的环形刮板(20),所述环形刮板(20)底部固定连接有两个第一拉绳(21),所述离心网筒(10)外侧壁上固定连接有四个第一固定架(22),所述第一固定架(22)与环形刮板(20)内侧壁上下滑动连接,左右两个所述第一固定架(22)的内侧壁上均转动连接有两个第一导向轮(23),两个所述第一拉绳(21)的内端分别绕过其底部的第一导向轮(23)并贯穿离心网筒(10)与排出网板(14)固定连接,所述环形刮板(20)顶部固定连接有两个第二拉绳(24),前后两个所述第一固定架(22)顶部顶端均转动连接有第二导向轮(25),所述第二拉绳(24)的内端绕过第二导向轮(25)和加热罐(3)的顶端并与排出网板(14)顶部固定连接。
