专利号: 2022102075172
申请人: 韶关市富伟工程建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

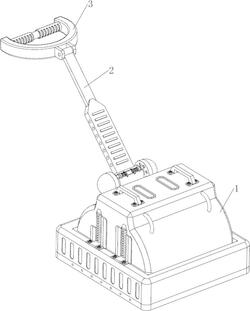

1.一种道路桥梁施工用切缝装置,包括有保护框(1)、第一转板(2)、握把(3)、第一电机(4)、后轮(5)、前轮(6)和锯齿片(7),保护框(1)后部转动式设有第一转板(2),第一转板(2)顶部转动式设有握把(3),保护框(1)底部左后侧安装有第一电机(4),第一电机(4)左右两侧的输出轴上均设有后轮(5),保护框(1)底部前侧左右对称转动式设有前轮(6),其特征是:还包括有切割机构(8)、收放机构(9)和抑尘机构(10),保护框(1)上设有用于切缝的切割机构(8),切割机构(8)左右两侧均设有锯齿片(7),保护框(1)与切割机构(8)之间连接有用于收放锯齿片(7)的收放机构(9),保护框(1)上设有防止切缝时尘土飞扬的抑尘机构(10);

第一固定杆(81)、第二电机(82)和第一弹簧(83)构成切割机构(8),保护框(1)内后部左右两侧均设有第一固定杆(81),第一固定杆(81)下部之间滑动式连接有第二电机(82),两片锯齿片(7)分别与第二电机(82)左右两侧的输出轴连接,第一固定杆(81)上均绕有第一弹簧(83),第一弹簧(83)两端分别与保护框(1)和第二电机(82)连接;

滑轨(91)、第一固定板(92)、电动推杆(93)、第二固定板(94)和第二转板(95)构成收放机构(9),保护框(1)底部后侧左右对称设有滑轨(91),滑轨(91)均与第二电机(82)滑动式连接,保护框(1)底部后侧中间设有第一固定板(92),第一固定板(92)前侧安装有电动推杆(93),第二电机(82)上设有第二固定板(94),第二固定板(94)后部中间转动式设有第二转板(95),电动推杆(93)的伸缩端与第二转板(95)连接;

电动推杆(93)的伸缩端缩短,从而通过第二转板(95)拉动第二固定板(94)向后运动,进而带动第二电机(82)沿着滑轨(91)和第一固定杆(81)向后上方滑动,第一弹簧(83)被压缩,第二电机(82)带动锯齿片(7)向后上方移动,使得锯齿片(7)与道路面或桥梁面不接触;

还包括有用于对切缝进行定位的清理机构(12),第四固定杆(121)、第三转板(122)、第五固定杆(123)和扭力弹簧(124)构成清理机构(12),保护框(1)后下部左右两侧均设有第四固定杆(121),第四固定杆(121)内侧均转动式设有第三转板(122),第三转板(122)底部均设有均与同侧的托板(112)接触的第五固定杆(123),第四固定杆(121)上均绕有扭力弹簧(124),扭力弹簧(124)两端分别与第三转板(122)和保护框(1)连接;

当锯齿片(7)切缝时,托板(112)压住第三转板(122),扭力弹簧(124)处于形变状态,第五固定杆(123)与道路面或桥梁面接触,在锯齿片(7)边移动边切缝的同时,第五固定杆(123)也能在切出的缝隙处边移动边清理产生的水泥灰尘;

还包括有控制机构(13),控制机构(13)包括有第三固定板(131)、限位杆(132)、第四转板(133)和第五弹簧(134),第一转板(2)前部左右两侧均设有第三固定板(131),第三固定板(131)上均滑动式设有限位杆(132),限位杆(132)内端均转动式设有与第一转板(2)卡合的第四转板(133),限位杆(132)上均绕有第五弹簧(134),第五弹簧(134)两端分别与同侧的第三固定板(131)和限位杆(132)连接;

保护框(1)后部左右两侧均圆周式均匀开有卡孔,限位杆(132)能够卡进卡孔内。

2.按照权利要求1所述的一种道路桥梁施工用切缝装置,其特征是:第二固定杆(101)、挡尘板(102)、第二弹簧(103)和转轮(104)构成抑尘机构(10),保护框(1)左右两侧均前后对称设有第二固定杆(101),第二固定杆(101)之间滑动式连接有挡尘板(102),第二固定杆(101)上均绕有第二弹簧(103),第二弹簧(103)两端分别与保护框(1)和挡尘板(102)连接,挡尘板(102)左右两侧均纵向均匀转动式设有转轮(104)。

3.按照权利要求2所述的一种道路桥梁施工用切缝装置,其特征是:还包括有用于升降挡尘板(102)的升降机构(11),第三固定杆(111)、托板(112)和第四弹簧(113)构成升降机构(11),保护框(1)内后部左右两侧均设有第三固定杆(111),第三固定杆(111)下部均滑动式设有均与挡尘板(102)连接的托板(112),托板(112)内侧前部均与第二电机(82)顶部连接,第三固定杆(111)上均绕有第四弹簧(113),第四弹簧(113)两端分别与第三固定杆(111)和保护框(1)连接。

4.按照权利要求3所述的一种道路桥梁施工用切缝装置,其特征是:第一电机(4)和第二电机(82)均为双轴电机。
