专利号: 2022102108388
申请人: 温州强宏建材有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 装饰艺术
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

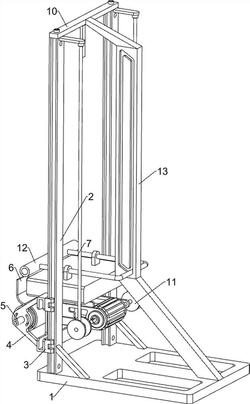

1.一种室内墙纸黏贴设备,包括有底座(1)、滑轨(2)、滑动架(3)、固定板(4)、卷绕杆(5)、墙纸(6)和保护壳(7),底座(1)左侧的前后两侧均设有滑轨(2),前后两个滑轨(2)之间滑动式设有滑动架(3),滑动架(3)左侧设有固定板(4),固定板(4)左侧中部转动式设有卷绕杆(5),卷绕杆(5)上卷绕有墙纸(6),滑动架(3)上部设有保护壳(7),其特征在于,还包括有吸附组件(8)和拔出组件(9),滑动架(3)顶部设有用于吸附墙纸(6)的吸附组件(8),吸附组件(8)上设有拔出组件(9),拔出组件(9)用于带动吸附组件(8)松开墙纸(6)。

2.如权利要求1所述的一种室内墙纸黏贴设备,其特征在于,吸附组件(8)包括有第一导向板(81)、第一滑动杆(82)、吸盘(83)、堵塞杆(84)、横板(85)和第一弹性件(86),滑动架(3)顶部设有第一导向板(81),第一导向板(81)位于保护壳(7)内,第一导向板(81)上滑动式设有第一滑动杆(82),第一滑动杆(82)左侧的前后两端均设有吸盘(83),吸盘(83)此时吸附在墙纸(6)尾端,并对墙纸(6)的尾端进行支撑,吸盘(83)相向一侧均滑动式设有堵塞杆(84),第一滑动杆(82)左侧设有横板(85),第一滑动杆(82)前后两侧与第一导向板(81)之间均绕接有第一弹性件(86)。

3.如权利要求2所述的一种室内墙纸黏贴设备,其特征在于,拔出组件(9)包括有滑动板(91)、第二弹性件(92)和圆轴(93),横板(85)前后两侧均滑动式设有滑动板(91),滑动板(91)左侧均与同侧的堵塞杆(84)连接,前后两个滑动板(91)之间连接有第二弹性件(92),第一导向板(81)前后两侧均设有圆轴(93),滑动板(91)向左移动均与同侧的圆轴(93)接触。

4.如权利要求3所述的一种室内墙纸黏贴设备,其特征在于,还包括有用于拉动第一滑动杆(82)向左移动的拉动组件(10),拉动组件(10)包括有导轨(101)、滑动块(102)、连接架(103)和T形板(104),滑动架(3)右侧中部设有导轨(101),导轨(101)内滑动式设有滑动块(102),滑动块(102)上转动式设有连接架(103),连接架(103)上部与第一滑动杆(82)右侧转动式连接,前后两个滑轨(2)顶部之间设有T形板(104),滑动块(102)向上移动与T形板(104)接触。

5.如权利要求4所述的一种室内墙纸黏贴设备,其特征在于,还包括有用于驱动滑动架(3)上下滑动的升降组件(11),升降组件(11)包括有安装板(111)、双轴电机(112)、转轴(113)、定位板(114)、绕线筒(115)、拉线(116)和连接板(117),滑动架(3)右侧的前后两侧均设有安装板(111),前后两个安装板(111)右侧之间设有双轴电机(112),双轴电机(112)前后两侧的输出轴上均通过联轴器连接有转轴(113),滑动架(3)右侧的前后两侧均设有定位板(114),定位板(114)位于安装板(111)外侧,定位板(114)均与同侧的转轴(113)转动式连接,转轴(113)外端均设有绕线筒(115),绕线筒(115)上均卷绕有拉线(116),滑轨(2)上部右侧均设有连接板(117),拉线(116)的尾端均与同侧的连接板(117)连接。

6.如权利要求5所述的一种室内墙纸黏贴设备,其特征在于,还包括有用于将墙纸(6)推平的推平组件(12),推平组件(12)包括有固定块(121)、第二滑动杆(122)和圆筒(123),保护壳(7)顶部前后两侧均设有固定块(121),固定块(121)内均滑动式设有第二滑动杆(122),前后两个第二滑动杆(122)左侧之间设有圆筒(123),圆筒(123)用于刮平墙纸(6)。

7.如权利要求6所述的一种室内墙纸黏贴设备,其特征在于,还包括有用于带动圆筒(123)与墙纸(6)接触的接触组件(13),接触组件(13)包括有支撑块(131)、第二导向板(132)和连接块(133),底座(1)右侧设有支撑块(131),支撑块(131)顶部设有第二导向板(132),第二滑动杆(122)右侧均位于第二导向板(132)内,第二导向板(132)顶部设有连接块(133),连接块(133)上部与T形板(104)上部连接。

8.如权利要求3所述的一种室内墙纸黏贴设备,其特征在于,滑动板(91)右侧均有凸出的三角块。
